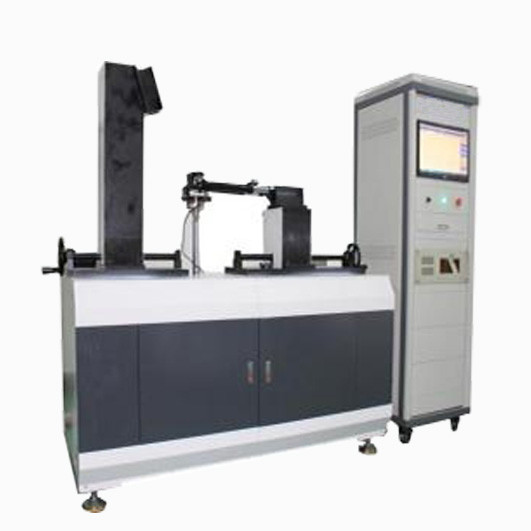

Verificador de dobra da fadiga da forquilha da bicicleta
, Verificador de dobra da fadiga da forquilha da bicicleta
Peso: |
160 kg |
Fornecimento de energia: |
AC220V, 15A |
Dimensão: |
Banco do teste: 1950*450*900mm |
Dispositivo elétrico da fadiga do quadro: |
1 conjunto |
Frequência máxima da máquina: |
controlo automático do computador, com deslocamento, força, tempo e outros métodos de controle |
Capacidade do sensor: |
Tipo sensor 5000N*1pcs do disco |
Definição do elemento da carga: |
1/10000 |
Cilindro elétrico: |
Servocontrol elétrico do cilindro |
Curso do deslocamento: |
150mm (±75mm) |
Número de ensaios: |
0-999999 grupo arbitrariamente |
Método de controlo: |
da força controle de circuito fechado inteiramente |
Software de controlo: |
software especial Auto-em desenvolvimento |
Método de exibição: |
Controle e monitor de computador |
Aquisição de dados: |
Cartão de alta velocidade da aquisição |
Frequência da aquisição da força: |
>200KHz |
Forma de onda da força: |
Onda senoidal |
Parada automática: |
Parada automática quando a força não alcançar o ajuste, parada automática quando a parte de teste fo |
Formato da impressão do relatório: |
resultados da análise da Auto-economia para fazer relatórios |
Teste de fadiga de flexão de bicicletas/forquilhas e teste de impacto para trás

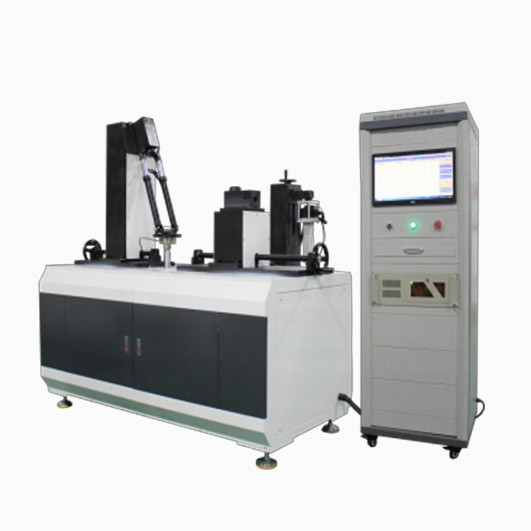

EN Testador de fadiga de flexão de bicicletas/forquilhas de bicicletas e testador de impacto para trás
Princípios de ensaio
Uma carga dinâmica cíclica completa e alternada Fo, no plano da roda e perpendicular ao eixo do elevador de garfo,foi aplicado a um dispositivo de carga que girava no pivô da articulação do garfoO ciclo de ensaio é de 100 000 ciclos e os valores da força de ensaio são indicados no quadro 9.2014, 4.5.
Se o deslocamento máximo no ponto de aplicação exceder 20% para garfos rígidos (40% para garfos de choque), o ensaio é encerrado (ver ISO 4210-3:2014, 4.6)
Após 100000 corridas, interromper o ensaio e inspecionar cuidadosamente a amostra para detectar rachaduras.
Se, após 100000 voltas, a amostra não for deslocada como acima descrito e, além disso, não houver rachaduras na amostra, prosseguir o ensaio de impacto conforme descrito no ponto 5.4.1 (ver quadro 7 para a altura de aterragem) Após o martelo de impacto ter repousado no rolo, medir a deformação do deslocamento e examinar cuidadosamente a amostra para detectar rachaduras.
1Dispositivo de força montado no eixo
2. Suporte rígido com montagem de garfo
Valor da força aplicada
| Tipo de bicicleta |
Bicicletas da cidade |
Bicicletas para crianças |
Bicicletas de montanha |
Corridas |
| Valor da força F/N |
± 450 |
± 450 |
±650 |
± 620 |
Parâmetros técnicos
| Frequência máxima da máquina |
0-5 Hz |
| Capacidade do sensor |
Sensor de tipo disco 5000N*1pcs |
| Resolução do elemento de carga |
1/10000 |
| cilindro elétrico |
Controle por servo do cilindro elétrico |
| Corrida de deslocamento |
150 mm ((± 75 mm) |
| Número de ensaios |
0-999999 definido arbitrariamente |
| Método de controlo |
Controle de força em circuito totalmente fechado |
| Frequência máxima da máquina |
Computação automática, com deslocamento, força, tempo e outros métodos de controlo |
| Software de controlo |
Software especial desenvolvido por conta própria |
| Método de exibição |
Computador de controlo e monitor |
| Aquisição de dados |
Cartão de aquisição de alta velocidade |
| Frequência de aquisição de força |
> 200 kHz |
| Forma de onda de força |
Onda senoidal |
| Paragem automática |
Paragem automática quando a força não atinge a definição, paragem automática quando a peça de ensaio estiver danificada |
| Formato de impressão do relatório |
Resultados dos ensaios de auto-salvagem para elaboração de relatórios |
| Fixação de estrutura de fadiga |
1 conjunto |
| Peso |
160 kg |
| Fornecimento de energia |
AC220V,15A |
| Dimensão |
Banco de ensaio:1950*450*900 mm Gabinete de controlo: 600*600*1830 mm (L*W*H) |
