ISO 8124-4 Cabeça de impacto de elementos de balanço sem acelerômetro

ISO 8124-4 Cabeça de impacto de elementos de balanço (sem acelerômetro)

Informações sobre o produto

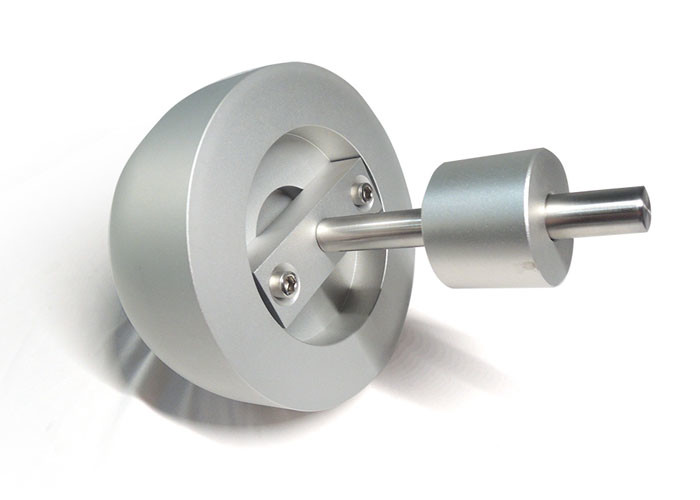

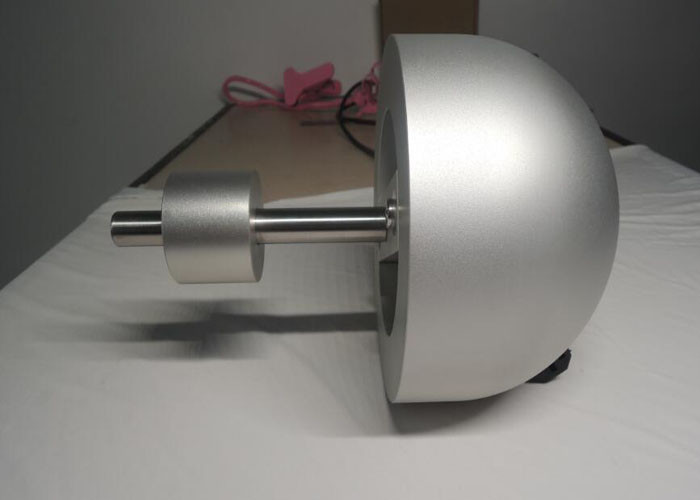

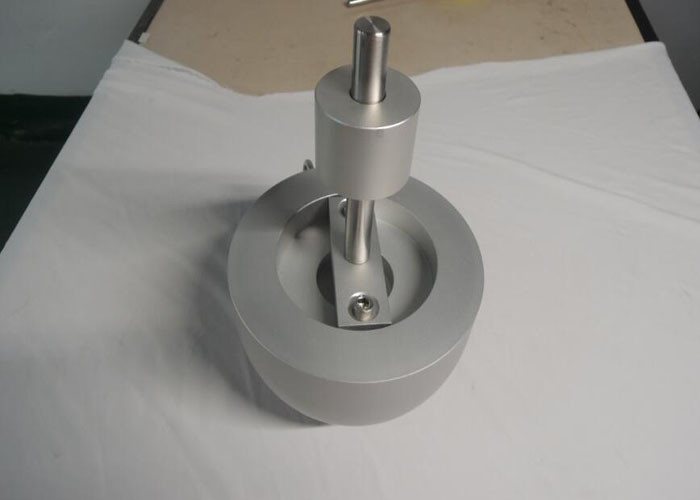

Massa de ensaio, constituída por uma esfera ou semiesfera de alumínio de raio 80 mm ± 3 mm e uma massa total
(incluindo o acelerômetro) de 4,6 kg ± 0,05 kg. A parte de impacto entre a superfície atingida e o
Os cabos ligados ao acelerômetro devem ser homogéneos e livres de vazios.
ser colocado de modo a minimizar o efeito sobre a massa da massa de ensaio

Norma de ensaio
ISO 8124-4 6.4.1

Procedimento

Montar e instalar o elemento de balanço a ensaiar em conformidade com as instruções do fabricante.
Suspender o balanço com os meios de suspensão que foram fornecidos com o balanço e no máximo
Se as cordas ou os cabos forem os meios de suspensão, poderão ter de ser esticados em
Se necessário, aplicar uma carga de, por exemplo,
5 kg para a extremidade de cada corda ou cabo e deixá-lo durante 6 horas ou até que as cordas ou cabos tenham sido endireitados.
Ajustar todas as partes do dispositivo de modo a que as correntes de suspensão da massa de ensaio estejam paralelas aos meios de
Suspensão para o elemento de balanço.
Suspender e ajustar a massa de ensaio de modo a que o ponto de contacto do elemento de balanço e o centro do ensaio
As cadeias de ensaio devem ser colocadas no mesmo plano horizontal que o centro de gravidade da massa de ensaio.
Massas não torcidas e a massa de ensaio pendurada numa linha vertical.
Colocar uma marca de índice no lado dos elementos de balanço que são suportados por correntes, cordas, cabos ou outros
elementos de suspensão não rígidos.
imediatamente abaixo do ponto de pivô na posição de repouso em suspensão livre.
Os elementos de balanço suportados por correntes, cordas, cabos ou outros elementos de suspensão não rígidos devem ser:
levantado ao longo de seu arco de viagem até a projeção de vista lateral de uma linha reta através do ponto de pivô e índice
A marca forma um ângulo de 60° ± 1° com a vertical.
Ajustar a posição do membro suspenso para
Determine a curvatura que fornece uma trajetória estável.
