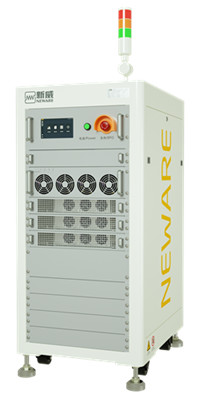

Modulo de bateria de 100 V 50 A e sistema de inspecção PACK Equipamento de ensaio de laboratório
Modulo de bateria de 100 V, 50 A e sistema de inspecção PACK
Descrição do produto do equipamento de ensaio de laboratório:
1. ensaio de simulação de bateria de potência, ensaio de multiplicador.
2. testes de vida do ciclo.
3Testes de potência, capacidade e energia.
4, Agrupamento virtual de baterias de potência: fixação de curvas de carga e descarga, ensaio e avaliação da consistência da bateria.
5, Teste de capacidade de carga e descarga com elevado multiplicador.
6Testes de módulos da série de baterias de energia e de baterias de armazenamento de energia: monitorização da tensão da célula única e da temperatura da célula única (equipamento de alta tensão).
Características funcionais (algumas funções requerem personalização):
1, Plataforma de ensaio de carga/descarga de alto desempenho desenvolvida especificamente para módulos de bateria de alta densidade de potência (packs).
2, Utilizando um projeto modular de isolamento de alta frequência de dois estágios AC/DC e DC/DC, combinado com um chip de conversão analógica-digital multicanal de 24 bits de alto desempenho, com baixa deriva de temperatura,A precisão no estado estacionário é superior ao equipamento tradicional.
3, Alta densidade de potência do sistema, com integração multicanal e função de recuperação de energia.
4, operação HMI, calibração automática inteligente de uma chave.
5, Adaptabilidade de BMS múltipla, suporte de carga/descarga na mesma/diferente porta, suporte de relay/MOS BMS; suporte à extensão de comunicação CAN e RS485 independente; suporte à função de configuração DBC.
6, Controle remoto do computador superior via Ethernet, ligação paralela de canais, suporte à simulação de pulso e condições de trabalho.
7, design de interface homem-máquina, as funções do sistema são simples e fáceis de operar; suportar um número de configurações personalizadas; equipado com serviço de lembrete automático de calibração regular.
Descrição do sistema do equipamento de ensaio de laboratório
O sistema de ensaio CE-6000 Module&PACK é um equipamento de carga/descarga de alta precisão desenvolvido para ensaios de baterias de alta potência, com alta velocidade de resposta dinâmica, alta precisão estável,Configuração flexível de vários canais, etc. Suporta testes de pulso, testes de vida do ciclo e testes de simulação de condições de trabalho.que pode poupar uma grande quantidade de energia elétrica consumida durante o processo de carga e descarga; adota uma topologia bidirecional de conversão de CC de alta frequência, combinada com um chip de conversão AD multi-canal de 24 bits de alto desempenho,com uma resolução de amostragem superior à dos equipamentos tradicionais de gama única.
Módulo AC-DC de três fases
- Projeto sem zero de três fases: é adotado um projeto avançado sem zero de três fases,e a tensão do autocarro é estável através de um circuito PFC de ponte de três fases maduro e confiável para atender à demanda de resposta rápida;
- Alta potência e baixa harmonia: fator de potência bidirecional> 0.99, baixo nível harmônico de corrente < 5%, adaptar-se a várias redes eléctricas adversas e o inversor estar de forma fiável ligado à rede;
- Design de interruptor suave: combinado com design de interruptor suave maduro e excelente, realize isolamento de alta frequência bidirecional, fluxo de energia bidirecional, alta eficiência e conservação de energia,e alta densidade energética;
- Forte compatibilidade: excelente compatibilidade eletromagnética, módulos mais fiáveis e eficientes.
Módulo DC-DC bidirecional
- Adotar um circuito BUCK-BOOST: adotar um circuito BUCK-BOOST eficiente e fiável para realizar uma resposta rápida de carga e descarga;
- Projeto de filtro LCL de alto desempenho: combinado com circuito de filtro LCL de alto desempenho, baixo ondulação, alta precisão, controlo independente de cada canal, ligação paralela canal/módulo de suporte;
- Cumprir diferentes requisitos de ensaio: a topologia suporta transformação flexível,e pode ser expandido para ser compatível com diferentes portas de carregamento e descarga e descarga de pressão negativa zero para atender a vários requisitos de teste da bateria.
Lista de acessórios do equipamento
| Lista de acessórios do equipamento |
| S/N |
Nome |
Observação |
| 1 |
Linha de saída de corrente do canal principal |
3 m de comprimento |
| 2 |
Lista de amostragem da tensão do canal principal |
3 m de comprimento |
| 3 |
Linha de corrente ligada ao terminal da bateria |
Linha de ruído |
| 4 |
Linha de amostragem de temperatura do canal auxiliar |
3 m |
| 5 |
Cordão de alimentação AC |
comprimento do cabo3m |
| 6 |
Linha de comunicação de rede |
Configuração do campo |
Gestão e análise de dados
| Função de registo de segmentos de dados |
| |
Cada etapa de trabalho tem condições de registo independentes, que podem ser definidas em três secções de acordo com a tensão |
| Base de dados |
| |
Gerenciamento centralizado de dados de teste usando o banco de dados MySQL |
| Modo de saída de dados |
| |
Excel, TXT, Gráfico |
| Estilo de linha de curva |
| |
Desenho personalizável |
| Modo de comunicação do computador superior |
| |
Baseado no protocolo TCP/IP |
| Expansão da Internet |
| |
Baseado em rede local, segmento de rede independente, IP pool é definido de acordo com o número de dispositivos |
| Calibração |
Incluindo software de calibração de corrente e de tensão |
Requisitos de configuração do sistema de computador superior
| Separar |
| |
Processador de I5 ou superior, frequência superior a 2,4 G, memória superior a 8 G
Windows 10 Profissional
Disco rígido do sistema superior a 500G
Uma fonte de alimentação UPS (recomendada)
Mudança
|
| Sistema de Software NEWARE |
| |
BTS 8.0.X Software de controlo de ensaios do cliente
Software de análise de dados BTSDA8.X
|
| Porta de interface |
| |
Porta de Internet |
Manutenção dos equipamentosdo equipamento de ensaio de laboratório
Antes de utilizar os produtos da Newway, por favor, preste atenção aos seguintes aspectos:
A utilização e a manutenção corretas do equipamento ajudarão a melhorar o desempenho do produto.falhas de equipamento causadas por funcionamento inadequado ou métodos de manutenção descuidadosSe o equipamento não puder funcionar normalmente, sugerimos que leia o manual do utilizador deste produto cuidadosamente ou contacte o serviço ao cliente da Xinwei para consulta.
