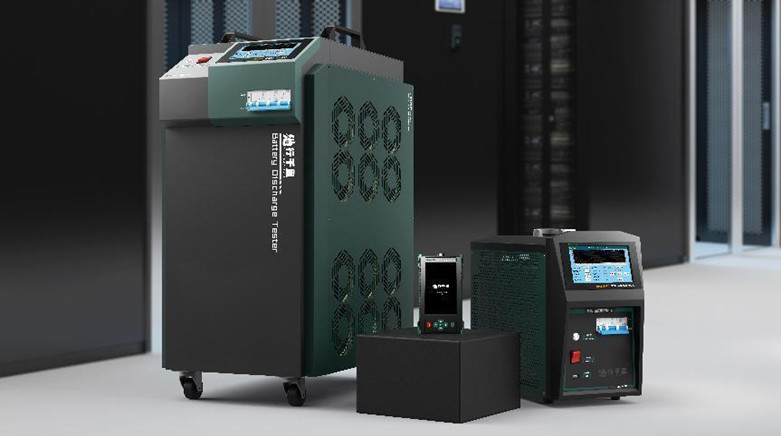

Equipamento de ensaio de laboratório de 100 V/50 A-Testador de carga e descarga de baterias

Descrição do produto do equipamento de ensaio de laboratório

O testador de carga/descarga da bateria é um instrumento de ensaio de alta eficiência recentemente desenvolvido pela nossa empresa para resolver rapidamente o experimento de descarga de verificação da bateria,ensaio da capacidade residual da bateria, inspecção de uma única unidade e manutenção diária da bateria. O instrumento adota tecnologia avançada de controlo de carregamento e descarga no país e no estrangeiro e é especialmente concebido para carregamento de bateria,descarregamento, testes cíclicos de carga e descarga de acordo com as características de carga e descarga das baterias de chumbo-ácido e de lítio.Duração da descarga, capacidade de descarga e outros parâmetros durante o processo de descarga em tempo real;O instrumento adota um sistema operacional integrado inteligente e suporta transmissão de dados sem fio para realizar a rede de testes de bateria, o que torna a manutenção e a gestão do pacote de baterias mais fáceis e mais científicas, prolongando assim a vida útil do pacote de baterias.Pode ser amplamente utilizado em várias indústrias, tais como comunicação, energia elétrica, torre, fabricantes de baterias, empresas de veículos de nova energia, ferrovias, metrôs, petroquímicos, etc. Com as vantagens da operação fácil e de carregamento e descarga seguros,É a ferramenta de ensaio ideal para a operação e manutenção de sistemas de CC.

Características do produto do equipamento de ensaio de laboratório

• Descarga do produto utilizando uma resistência polimérica com coeficiente de temperatura positiva (Polymeric Positive Temperature Coefficient) denominada PTC,o dispositivo pode desempenhar um papel de proteção no circuito quando o aumento de corrente é muito grande, temperatura demasiado elevada, com função de auto-proteção por sobrecorrência (como curto-circuito), o valor da resistência por sobrecorrência aumenta acentuadamente,para limitar a corrente para evitar danos aos componentes do circuitoQuando a falha é removida, a temperatura do dispositivo PTC cai automaticamente e retorna a um estado de baixa resistência, com um fator de segurança elevado,Evitar o fenômeno do calor vermelho e uma maior adaptabilidade ambiental, tornando todo o processo de ensaio de descarga mais seguro e estável.
• A placa de controlo principal adota a CPU ARM de alto desempenho da STMicroelectronics importada: desempenho estável, alta frequência, potente, dupla CPU redundante no processo de descarga,A CPU principal é responsável pela operação e processamento de instruções, a CPU secundária é responsável pela monitorização do alarme e pelo controlo do processo, em caso de emergência,A CPU principal é responsável pelo cálculo e processamento de instruções.Em caso de emergência, as CPUs principal e secundária bloquearão a saída ao mesmo tempo

Fig.1 Processador de painel de controlo desenho físico

• Ecrã sensível ao toque em cores verdadeiras de 7 polegadas: LCD de alta definição de 7 polegadas com uma resolução de 1024x800 pode ser usado para exibir visualmente histogramas, tabelas, gráficos, relatórios de dados, documentos de ajuda, etc.O painel de toque é um painel de toque com resistência de filme composto de camada múltipla de grau militar com forte capacidade anti-interferência, especialmente adequado para interferências eletromagnéticas e interferências de pulso transitório geradas por centrais eléctricas, salas de baterias e carregadores de alta frequência.A operação do menu e mudança de página pode ser realizada diretamente através da tela sensível ao toque, e toda a operação é simples e clara.
• Possui a função de predefinir o modelo de parâmetros de carga e descarga: seis modelos de parâmetros de ensaio comumente utilizados são incorporados e os dados do modelo podem ser salvos após falha de energia.Após fixação, desde que os seus parâmetros não são alterados, é sempre eficaz, poupando o incômodo de definir muitos parâmetros cada vez que você começar..O teste pode ser iniciado diretamente após a ligação. Não há necessidade de definir os parâmetros com frequência. O teste é realmente iniciado com uma tecla, tornando o teste simples e eficiente.
• O módulo de monitorização da unidade adota transmissão com fio LORO sem fio + RS485, compatível com 2V / 4V / 6V / 12V monitoramento de nível de voltagem de quatro unidades..Cada módulo sem fio pode monitorar 12 baterias ao mesmo tempo, o que é mais simples do que o modo de conexão tradicional, onde cada módulo monitora apenas 4/6 voltagens individuais.Há dois modos de comunicação., sem fios e com fios, que podem ser alternados de acordo com a situação actual (Nota: o módulo único de monitorização é opcional)
• É equipado com um software profissional de análise e gestão de dados de terminais de PC: pode realizar uma exploração profunda dos dados de ensaio gerados pelo equipamento, incluindo curva de tensão única,todo o grupo de curvas de tensão, grupo completo de curvas de corrente, gráfico de barras único, tabela de dados em tempo real, proteção por senha do software de computador superior, conclusão experimental e outras funções,e pode gerar automaticamente relatórios de formato de documento Excel / Word de acordo com os requisitos e imprimi-los e arquivá-los.
• Função de armazenamento e backup de dados poderosa e conveniente: 8 GB de espaço de armazenamento de dados são incorporados, que podem armazenar mais de 1000 grupos de dados de carregamento e descarga,e suporta funções como visualizaçãoA máquina está equipada com um disco flash USB de 16 GB,que pode transferir os dados do processo de ensaio para o disco flash USB após a sua inserção na porta USB do dispositivo, e, em seguida, levar o disco flash USB para o PC para análise de dados e gerenciamento de backup de dados através do software superior do computador.
• Visualização da curva de dados históricos: através da função de curva de dados históricos da interface de gestão de dados, é possível visualizar e consultar os ficheiros de dados incorporados sob a forma de gráficos e oscilogramas,assim como zoom em, ampliar, mover para a esquerda e para a direita dos oscilogramas a partir de vários ângulos

• Pode ser definida uma variedade de condições de terminação da descarga de ensaio, incluindo a capacidade de descarga, a duração da descarga, a baixa tensão única, a baixa tensão de todo o grupo.A descarga será automaticamente interrompida., bem como sobre-voltagem, sobre-corrente, sobre-temperatura, armazenamento anormal de dados, ligação inversa dos terminais de ensaio de tensão e outros monitores de alarme de falha de ensaio.
• Podem ser definidas várias condições de terminação da carga de ensaio, incluindo a capacidade de descarga, a duração da carga, o limite superior de baixa tensão individual e o limite superior de tensão de grupo inteiro.A carga será interrompida automaticamente quando qualquer das condições de ensaio estiver preenchida.
• Tem a função de activação e reparação: o pacote pode activar a substância activa da vulcanização do elétrodo negativo através da função de activação, ciclo de carga e descarga,Reduzir o declínio da capacidade, e melhorar a duração da bateria.
• Função de auto-calibração: o instrumento está equipado com função de correção de tensão e corrente, que permite calibrar os resultados das medições no local.O erro de medição pode ser repetidamente calibrado e corrigido para garantir a precisão da mediçãoEsta função é especialmente adequada para utilização quando se requer uma coerência entre as leituras dos instrumentos e os instrumentos de campo.
• A interface de monitorização única do instrumento permite visualizar os dados de tensão única de várias maneiras: a tensão da bateria única é recolhida em tempo real e exibida de duas maneiras, a saber:Histograma/tabela, para facilitar a avaliação e a análise, e para facilitar a exibição intuitiva do estado da tensão da bateria.

Parâmetros técnicos do equipamento de ensaio de laboratório
