Verificador dinâmico da fadiga do vertical do quadro da bicicleta do ISO 4210
Verificador dinâmico da fadiga do vertical do quadro da bicicleta
Aplicação do verificador dinâmico da fadiga do vertical do quadro da bicicleta
Esta máquina para que os quadros da bicicleta façam testes de fadiga. Podem testar a bicicleta elétrica pedaling do EN 15194 do teste de fadiga do quadro da bicicleta, ISO4210-6.4.4 denominam toda do quadro desta especificação de teste.
Princípios do teste
De acordo com o padrão: Bicicleta elétrica do EN 15194, ISO4210, EN14781 barata, EN14766 Mountain bike, carro da cidade EN14764. projetado pelo CNS, JIS, RUÍDO, N-F, ISO, CPSC, CSA, as, padrões de testes dos países das BS nove.
Método do teste
1 reparo o quadro na máquina do teste de acordo com o método padrão, e a posição da forquilha podem ser ajustados manualmente para caber o tamanho do quadro.
Reparo 2 o motorista e a forquilha no eixo do rolo, e para fixar o gancho traseiro no eixo traseiro, e para travar o bloco de fixação do eixo traseiro.
O anexo 3 o conjunto do dispositivo elétrico da carga da força vertical do quadro à máquina do teste de acordo com o método padrão, a altura do feixe de carregamento pode ser ajustado manualmente para serir a altura do quadro.
4.Set o valor da força do teste e o número de épocas exigidas para o teste no computador.
5.Adjust a deformação máxima do quadro permitido, a máquina parará automaticamente o teste após ter excedido alguma deformação.
6.Start o programa de teste para começar o teste, o teste alcança o número ajustado de épocas ou de dano da parte de teste, para parar automaticamente o teste e para reter os resultados da análise.
Ciclo do teste de fadiga do quadro e valor horizontais da força
| Tipo de bicicleta |
Bicicletas da cidade |
As bicicletas das crianças |
Mountain bike |
Competência |
|
Valor dianteiro da força
F/N
|
450 |
450 |
1200 |
600 |
| Valor inverso F/N da força |
450 |
450 |
600 |
600 |
| Ciclo do período do teste |
100000 |
100000 |
50000 |
100000 |
Parâmetros técnicos
| Frequência máxima da máquina |
5Hz |
| Capacidade do sensor |
Tipo sensor 5000N*1pcs do disco |
| Definição do elemento da carga |
1/10000 |
| Cilindro elétrico |
Servocontrol elétrico do cilindro |
| Curso do deslocamento |
150mm (±75mm) |
| Número de testes |
0-999999 grupo arbitrariamente |
| Método de controle |
da força controle de circuito fechado inteiramente |
| Frequência máxima da máquina |
controlo automático do computador, com deslocamento, força, tempo e outros métodos de controle |
| Software de controle |
software especial Auto-em desenvolvimento |
| Método da exposição |
Controle e monitor de computador |
| Por aquisição de dados |
Cartão de alta velocidade da aquisição |
| Frequência da aquisição da força |
>200KHz |
| Forma de onda da força |
Onda de seno |
| Parada automática |
Parada automática quando a força não alcançar o ajuste, parada automática quando a parte de teste for danificada |
| Formato da impressão do relatório |
resultados da análise da Auto-economia para fazer relatórios |

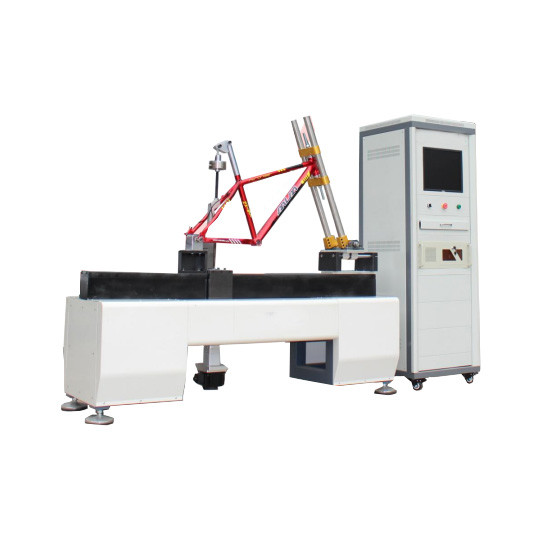

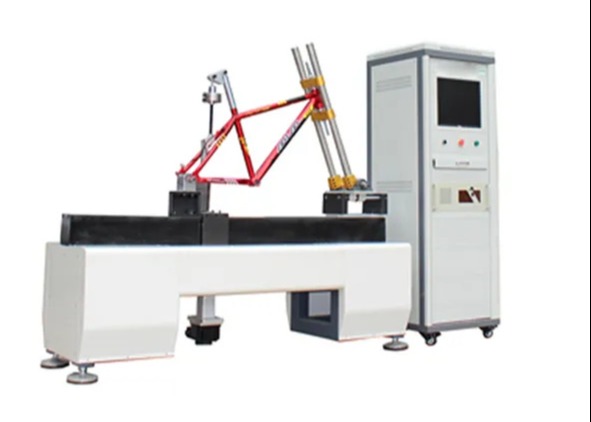

Diagramas e imagens do equipamento
