Verificador de três pontos da rigidez
Uso do produto:

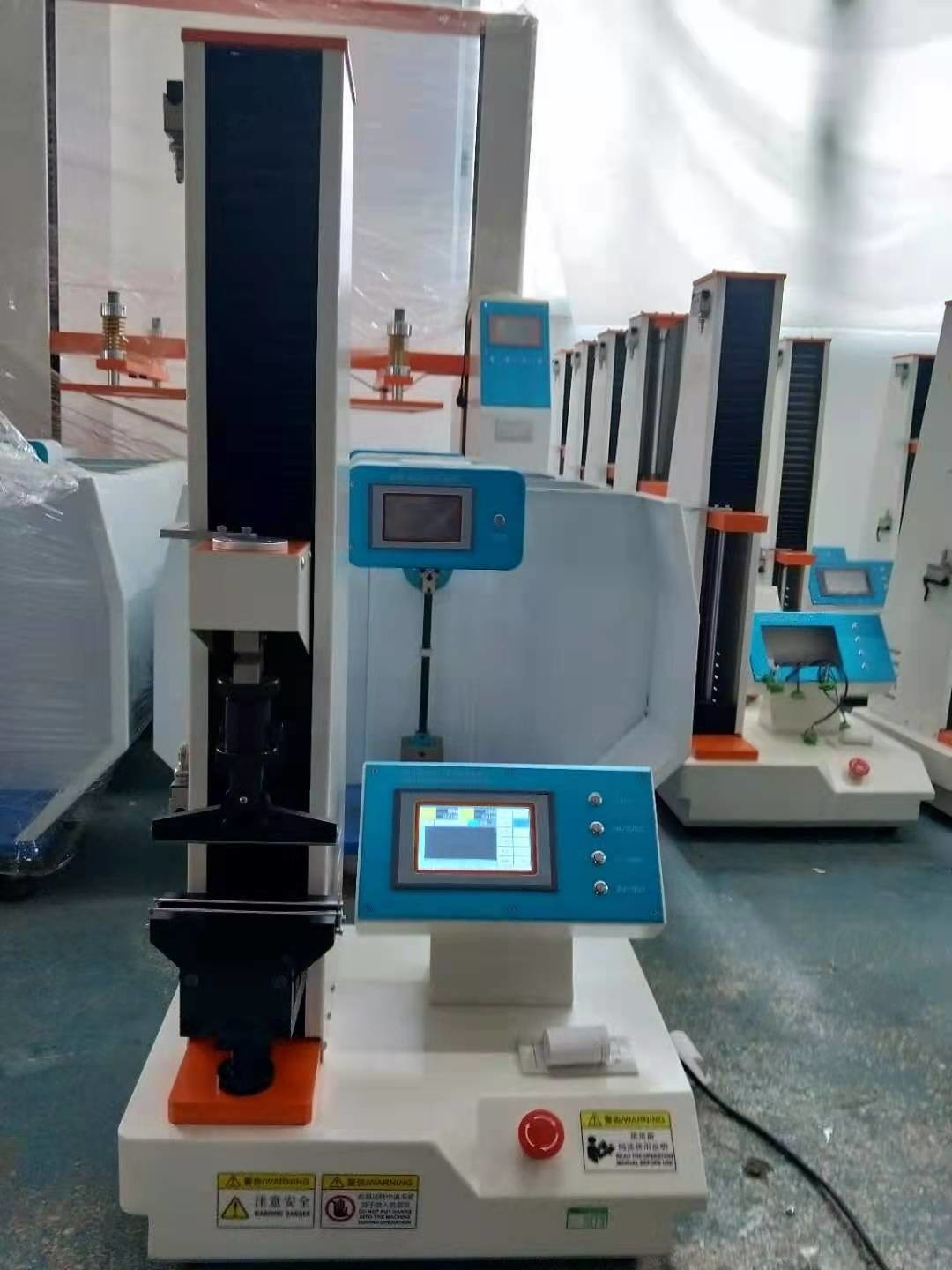

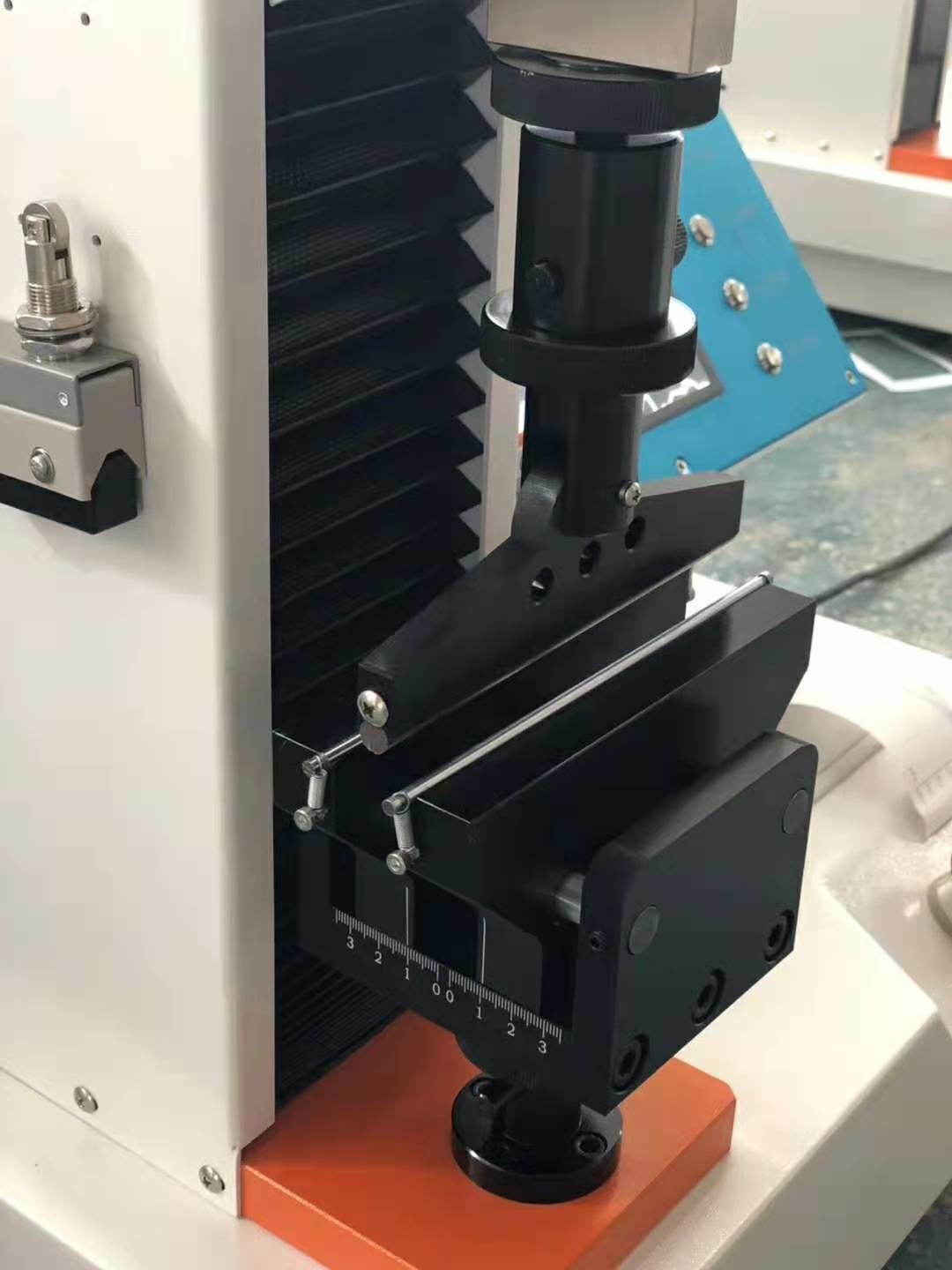

O verificador de três pontos da rigidez é o instrumento básico para testar o desempenho de três pontos da rigidez do cartão. Adota uma estrutura vertical e com várias colunas, e o afastamento do mandril pode arbitrariamente ser ajustado dentro de alguma escala. Tem as vantagens do curso de esticão longo, boas correndo a estabilidade para cima e para baixo, e a precisão de teste alta. A máquina de teste elástica, a rigidez de três pontos, é amplamente utilizada em ocasiões de teste para medir o comprimento de quebra, alongamento e dobrar a absorção de energia do papel, do cartão, do filme plástico e de outros materiais não metálicos.
Padrão:
GB/T 12914-1991 GB 13022-91 GB/T1040-92
GB2792-81 GB/T 14344-9 GB/T 2191-95 QUARTERBACK/T 2171-95
Parâmetro técnico:
| Capacidade |
0-100 QUILOGRAMA |
| Categoria da precisão |
0,5 categorias |
| Carga máxima |
100 quilogramas |
| Escala de medição eficaz da força |
0.02/100-100% |
|
Definição da força do teste
|
Carga máxima de 250.000 jardas. A classificação interna e externo não é executada, e a definição inteira do processo é inalterada. |
| Largura eficaz do teste |
100mm |
| Espaço de esticão eficaz |
650mm (com exclusão do dispositivo elétrico) |
| Velocidade do teste |
5~500mm/min |
| Precisão da velocidade |
Dentro de 0,5% do valor indicado |
| Precisão da medida do deslocamento |
Dentro de 0,5% do valor indicado |
| Modo da aquisição e da indução |
Sensor americano da elevada precisão |
| Sistema de controlo |
Motor servo de driver+servo |
|
Medida e sistema de controlo de software
|
Sistema de controlo totalmente digital do circuito fechado, que pode realizar as funções do esforço constante, da tensão constante, do deslocamento constante e do teste |
| Dispositivo de levantamento do banco do teste |
Controle numérico de computador/manual que avança o controle |
| Dispositivo de proteção da segurança do banco do teste |
Diagnóstico automático do software e limite eletrônico |
|
Regressão do teste
|
Você pode manualmente retornar à posição inicial do teste na velocidade a mais alta, e automaticamente retornar após o teste |
| Proteção da sobrecarga |
O valor da carga máxima pode ser ajustado e a proteção automática pode ser executada |
| Configuração do dispositivo elétrico |
Personalizado de acordo com exigências da amostra do produto do usuário |
| Motor |
400W |
| Fonte de alimentação |
C.A. 220 10%, 50Hz, 2A |
| Peso principal do motor |
Sobre 55kg. |
Características:
operação inteligente do Um-botão
1. O motor importado é adotado, com controle de baixo nível de ruído e exato.
2. Exposição do caderno, chinês/menu inglês. Teste, exposição de tempo real de esticar o tempo, tensão da carga, etc. E pode indicar e imprimir a curva esticar.
3. Obtenha os resultados da medida diretamente: Após ter terminado um grupo de testes, é conveniente indicar diretamente os resultados da medida e imprimir o relatório estatístico, incluindo o valor médio, o desvio padrão e o coeficiente de variação.
4. Tamanho da amostra e velocidade variáveis do esticão: Para amostras de uso geral do tamanho padrão, o teste de esticão pode diretamente ser realizado na velocidade especificada, ou a velocidade de esticão apropriada pode ser ajustada para mudar o comprimento do teste e a largura das amostras de acordo com as necessidades da situação.
5. Alto nível da automatização: os dispositivos avançados são usados no país e no estrangeiro no projeto do instrumento, e o microcomputador da único-microplaqueta é usado para o controle da detecção, do processo de dados e de ação da informação, com restauração, memória dos dados e proteção automáticas da sobrecarga.
6. De transmissão de dados: O instrumento é equipado com a relação RS232 de série padrão, que pode fornecer de transmissão de dados para o sistema detalhado do relatório do computador superior.
7. Escala de medição larga: a escala de medição do instrumento pode ser mudada com os dinamômetros diferentes de acordo com as necessidades de usuários, e pode ser amplamente utilizada no teste e na medida elásticos de vários papéis e materiais.
