| Nome do Produto |
Caixa de teste de chuva oscilante IPX34 |
| Modelo do produto |
SL-IPX34B-R400 |
|
Visão geral do equipamento
|
Histórico da aplicação: a destruição de água natural (água da chuva, água do mar, água e assim por diante) para produtos e materiais, resultando em perdas econômicas inestimáveis a cada ano. O dano é causado principalmente por corrosão, desbotamento, deformação, queda de resistência, expansão e mofo. Especialmente, produtos elétricos causam incêndio facilmente devido ao curto-circuito da chuva. Portanto, o teste de água protetora para o invólucro de um produto ou material específico é um procedimento essencial necessário. |
| Aplicações gerais: lâmpadas externas, eletrodomésticos, peças automotivas e outros produtos eletrônicos e elétricos. |
| Função do equipamento: a função principal do dispositivo é para produtos eletrônicos e elétricos, lâmpadas e lanternas, armários elétricos, componentes elétricos, automóveis, motocicletas e seus componentes. As propriedades físicas e outras propriedades relacionadas dos produtos são testadas sob chuva simulada. Após o teste, o teste é usado para determinar se o desempenho do produto atende aos requisitos, de modo a facilitar o projeto, melhoria, verificação e inspeção da fábrica. |
|
Padrão de execução
|
De acordo com IEC60529:1989 +A1:1999 +A2:2013 <Graus de proteção fornecidos por invólucros (Código IP)>, <grau de proteção do invólucro (código IP)>, cláusula 14.2.3 14.2.4 e Figura 4, GB7000.1 <iluminação parte 1: Requisitos gerais e testes para>9.2.4, termos 9.2.5 e figura 9.4 |
|
Ponto de equipamento
|
a. Para teste de classificação de resistência à água IPX3, IPX4 do produto.

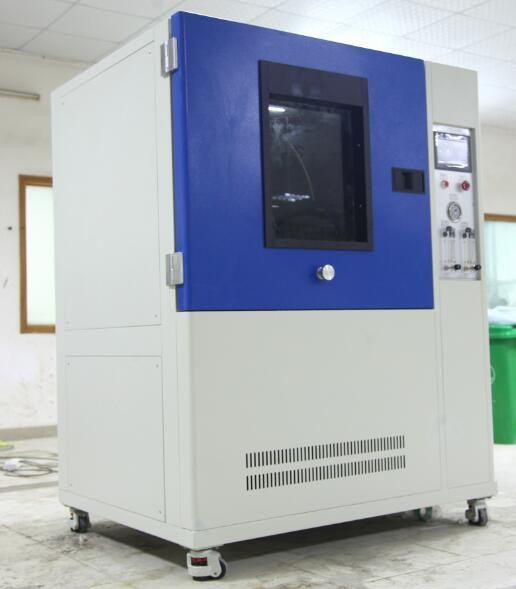

b. A concha é feita de chapa de aço nacional de alta qualidade e a superfície é pulverizada com tinta. É bonita e durável.
c. Dentro da caixa e da mesa giratória, são utilizadas todas as placas de aço inoxidável SUS304# para garantir que o uso prolongado não enferruje.
d. Estrutura da caixa: tanque de água independente, circulação de água, válvula de esfera flutuante de nível de água no tanque de armazenamento, controle automático de entrada de água e detecção de alarme em nível baixo de água, evitando efetivamente que a bomba de água seque e seja danificada.

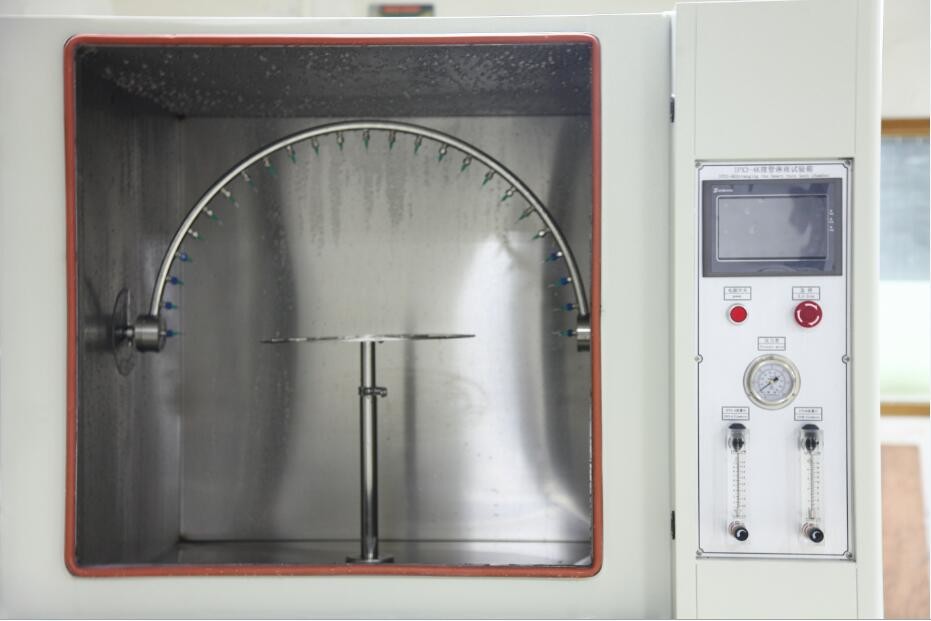

e. Há uma janela de observação transparente (material de vidro temperado) na porta e uma lâmpada LED é instalada na caixa para facilitar a observação do teste interno.

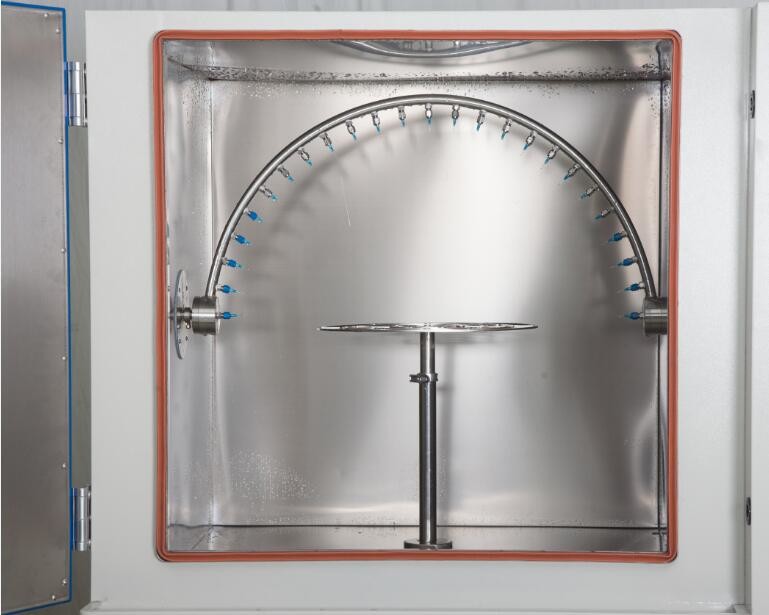

f. O acionamento do tubo de balanço adota o servo motor de passo doméstico de alta qualidade, a velocidade do tubo de balanço é precisa e ajustável, e não há problema de descompasso (descompasso: causará uma aberração do movimento de balanço e para o meio do eixo da plataforma giratória, causando danos ao equipamento)
g. Acionamento da plataforma giratória: o uso de motor de passo doméstico de alta qualidade, a velocidade e o ângulo podem ser definidos na tela sensível ao toque (ajustável), na faixa padrão de precisão ajustável continuamente e pode controlar automaticamente a rotação para frente e para trás (positiva e negativa: adequado para teste de potência de amostra para evitar enrolamento).
h. A caixa de teste é equipada com uma tomada de energia de amostra (AC220,10A), e a fonte de alimentação de amostra pode ser controlada por programa. A queda de energia (0-999min) - 0-999min (energia) - falha de energia (0-999min) é aplicada à amostra.
i. O tempo de teste pode ser definido na tela de toque. O intervalo de configuração é: 0-999min (ajustável)

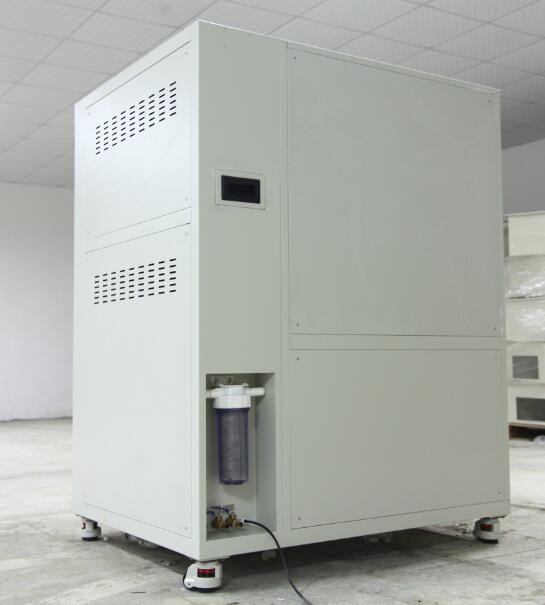

j. Medidas de filtragem: filtro de alta precisão, que pode filtrar efetivamente as impurezas na água da torneira e o cartucho do filtro pode ser substituído regularmente.
k. O sistema de controle central adota tela sensível ao toque de 7 polegadas Taiwan weinview + PLC Panasonic, componentes elétricos usados como LG, OMRON e outras marcas importadas, a fiação elétrica atende aos requisitos dos padrões nacionais, tendo layout razoável, fiação firme e claramente marcada.
l. Função de controle de toque: o teste "teste IPX3" é realizado de acordo com os termos padrão nas condições IPX3;
O teste "IPX4" é realizado de acordo com os termos padrão nas condições IPX4;
"teste personalizado: o teste foi conduzido de acordo com as necessidades dos usuários, você pode definir o tempo de teste, ângulo de inclinação, velocidade de giro, velocidade isoparamétrica da plataforma giratória do tubo.
m. O chassi é instalado com caixa de peças de reposição embutida e as peças de reposição comuns (como chave de fenda de seis pontas, núcleo de filtro, agulha e assim por diante) são colocadas para facilitar o armazenamento e o uso pelos usuários.
|
|
Parâmetro técnico
|
Parâmetros estruturais |
| Tamanho do pêndulo |
R400mm (pode ser adicionado com R200mm) |
| Tamanho da caixa interna |
900* 900* 900mm |
| Tamanho externo |
1400*1120*1750mm |
| Tamanho do orifício de sopro |
diâmetro 0,4 mm |
| Diâmetro interno do tubo oscilante |
15mm |
| Diâmetro da plataforma giratória da amostra |
400 mm (pode ser adicionado para mesa 200) |
| Parâmetros funcionais |
| Fluxo |
0-2L/min |
| Suporte de carga da plataforma giratória |
20 kg |
| Faixa de altura da plataforma giratória |
350-600 mm |
| Velocidade de rotação da plataforma giratória |
1-5r/min (ajustável com precisão) |
| A rotação do prato giratório |
Sempre positivo e invertido substituir |
| Ângulo do tubo de balanço |
120º (IPX3), 350º (IPX4) ou configurações personalizadas |
| Velocidade de balanço do tubo oscilante |
240 graus para frente e para trás 4S, 720 graus para frente e para trás 12S (controle de precisão) ou personalizado |
| Parâmetros elétricos |
| Potência do equipamento |
220v |
| Fonte de alimentação de amostra de teste |
220v |
| Capacidade da planta |
1,0 kW |
| Função de proteção de segurança: |
proteção contra vazamento, proteção contra escassez de água, proteção contra curto-circuito |
|
Tabela de configuração principal
|
Nome |
Especificações |
quantidade |
marca / observação |
| Chassis |
A caixa interna 304#, a caixa externa tinta spray |
1 |
Yuexin |
| Tanque de armazenamento de água |
Aço inoxidável 304# feito em casa |
1 |
Yuexin |
| toca discos |
Aço inoxidável 304# feito em casa |
1 |
Yuexin |
| Tubo de balanço |
Aço inoxidável 304# feito em casa |
1 |
Yuexin |
| Agulha de balanço |
Aço inoxidável de 0,4 mm |
1 |
100 sobressalentes |
| Arquivo de agulha de balanço |
M5-6 |
1 |
20 sobressalentes |
| Bomba de água |
Bomba de água de aço inoxidável |
1 |
Lingxiao |
| Medidor de vazão |
Ajuste da correia do painel de vidro |
1 |
Yuanda |
| Medidor de pressão |
Aço inoxidável assísmico /Y-60BFZ |
1 |
Hongqi |
| Válvula de esfera flutuante mecânica |
ND15 |
1 |
|
| Filtro |
Purificador de água de estágio único de 10 polegadas |
1 |
Filtro de backup core1 |
| Tela sensível ao toque |
Tela colorida de 7 polegadas |
1 |
Visão geral de Taiwan |
| Controlador PLC |
FR-XO L30R |
1 |
Panasonic |
| Motor de passo oscilante |
|
1 |
Cidade de Zhichuang |
| Redutor de tubo de balanço |
|
1 |
Dabang |
| Motor de passo para plataforma giratória |
57# |
1 |
Jiemeikangue |
| Redutor de toca-discos |
|
1 |
Dabang |
| Aparelhos elétricos de baixa tensão |
|
1 |
LG |
| Retransmissão |
|
1 |
OMRON |
| Fonte de alimentação de modo de comutação |
|
1 |
OMRON |
|
Apêndice aleatório
|
1. Uma cópia das instruções de operação;
2. certificado de qualificação da fábrica;
3. cartão de garantia do equipamento;
4. cartuchos de filtro 1;
5. agulhas de teste 100
6. teste cabeça de alfinete 20
7. cabo de três núcleos, 1 (cerca de 3M)
|
| Condições de Uso |
As seguintes condições são garantidas pelo usuário e a conexão correspondente é concluída. |
|
Usar site
|
O solo e a drenagem são lisos, o solo e a parede são impermeáveis e o ralo do piso ou vala de drenagem está instalado.
A capacidade de suporte do solo não é inferior a 200 kg/m2
Local bem ventilado
Nenhuma vibração forte ao redor do equipamento
A influência de nenhum campo eletromagnético forte ao redor do equipamento
Nenhuma substância inflamável, explosiva, corrosiva e poeira ao redor do equipamento
Existe um espaço adequado para uso e manutenção ao redor do equipamento:
Lado traseiro, lado esquerdo e direito, parte superior do equipamento: 800 mm
Parte frontal do equipamento: 1200mm
|
| Condição ambiental |
Temperatura: 5℃～35℃
Humidade relativa: ≤85%
Pressão de ar: 86kPa～106kPa
|
|
Condição de fornecimento de energia
|
Tensão e frequência |
AC220V±10% ；50Hz±10% Linha de fogo + linha zero + linha de aterramento protegida |
| Poder instalado |
1,0 kW |
| Resistência de aterramento do fio terra de proteção |
Menos de 4Ω |
|
Interruptor de energia
|
1. Exija que o usuário instale o interruptor de ar de proteção contra vazamento elétrico no local de instalação do equipamento com a capacidade correspondente e o interruptor deve ser usado de forma independente para o uso do equipamento.
2.proibir o uso de interruptor de faca ou tomada
3. O interruptor de proteção contra vazamento de ar não está a mais de 2 metros de distância do equipamento
|
|
Condição da fonte de água
|
1. exige que o usuário instale a fonte de água para o equipamento no local de instalação, a pressão da água não seja inferior a 0,2 MPa e a instalação da torneira de 4 pontos.
2. A posição da torneira não deve estar a mais de 2 metros de distância do equipamento
|
