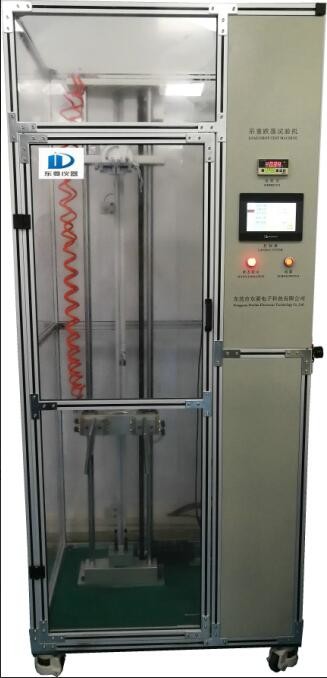

Equipamento de ensaio de laboratório de tela sensível ao toque + PLC Computadores portáteis Máquina de ensaio de queda

1Aplicação do produto

O dispositivo é utilizado para avaliar o impacto do produto no desempenho do produto quando é inesperadamente deixado cair durante a utilização real do produto.É adequado para produtos eletrônicos de pequeno porte, como telefones celulares, PADs, e-books e dicionários eletrónicos para serem testados para queda numa direção ou posição especificadas.

2Estrutura e princípio do sistema

Descrição do princípio: o sistema utiliza o ecrã táctil para comunicar com o PLC, controla o servomotor para conduzir a pinça da cápsula de sucção no mecanismo de queda para levantar,e colabora com a ação do dispositivo de desenganche e do vaso de sucção para realizar o teste de queda. 3 ventosas de aspiração em direcções diferentes para satisfazer o teste de queda do utilizador das bordas, cantos e faces do produto.

3Características do produto

3.1 Orientação linear do rolamento de coluna dupla, servomotor + elevação do comando da correia de regulação, pode ajustar a altura de ensaio arbitrariamente, o codificador externo detecta directamente a posição real de elevação,O posicionamento é mais preciso.

3.2 Três ângulos diferentes de ventosas para obter um ensaio de amostras em múltiplos ângulos, função de adsorção indutiva automática, dois ventosas em cada ângulo,evitando a inversão do ângulo ao cair verticalmente

3.3 Ecrã táctil + controlo PLC de alta resposta, e todas as partes de controlo eléctrico utilizam conjuntos completos de produtos importados, a velocidade de resposta é mais rápida, o funcionamento é mais estável,e os dados como aceleração, a velocidade máxima de aterragem e o tempo de ensaio podem ser medidos.

3.4 O quadro periférico totalmente fechado e a porta blindada com fechadura eletromagnética proporcionam uma protecção mais fiável para a segurança do operador.

3.5 Seleccionar um gerador de vácuo de alto caudal para uma maior sucção e testar amostras maiores.

3.6 Função de compensação rápida do vácuo para reduzir a adesão das amostras de ensaio e dos ventosas e a queda é mais precisa.

3.7 A placa de precipitação é colocada directamente no solo para evitar outros factores, tornando o ensaio mais próximo da realidade.

4Função principal

4.1 Ensaio de queda direcional

4.2 Ensaio de queda livre

4.3 Funções automáticas e manuais

4.4 Função de compensação de altura de referência

4.5 A altura de queda, a velocidade final e o número de ensaios podem ser definidos

4.6 Compensação rápida do vácuo

4.7 Função de medição de dados, calculação automática da aceleração, velocidade de aterragem, tempo de ensaio, etc.;

4.8 Função de protecção da porta de segurança totalmente fechada (porta de segurança aberta, não arranque o equipamento, proteger a segurança do operador)

5Parâmetros técnicos

5.1 Altura da queda: pode ser definida no intervalo de 400-1800 mm, a precisão do deslocamento é de ±1 mm e a aceleração total durante a queda: o erro é de 0,2 g.A amostra foi controlada para cair de uma altura de 1 m através do dispositivo e a velocidade instantânea ao entrar em contacto com o chão foi > 4.2 m/s. Desvio da superfície de queda: a orientação do produto e a deflexão inicial não são superiores a 5° no momento do pouso. Se for superior a 5°, trata-se de um ensaio de queda falhado;a taxa de êxito da queda controlada é > 99%..

5.2 Ângulo de queda: 0°, 45°, 90°, 2 faces grandes, 4 faces, 8 bordas e 4 cantos da amostra retangular que pode ser deixada cair

5.3 Normas aplicáveis: O produto cumpre a norma IEC68-2-32.

5.4 Especificações e quantidade da vaso de sucção: Ф16mm vaso de sucção, 6

5.5 Dados de ensaio: altura de queda, aceleração, velocidade final, tempo de ensaio, número de ensaios, etc.

5.6 Peso da amostra de ensaio: 1000 g máximo admissível

5.7 Tamanho da superfície de queda: 350*350*50 mm

5.8 Material da superfície da gota: (pode ser personalizado)

Granito granítico branco, a superfície é polida, sem arranhões, buracos e abolhos óbvios; espessura é de 49 ~ 51 mm; planura < 1 mm. Depois de ser fixamente colocado na máquina de queda,A bola de aço de massa 32 g é livre para cair de uma altura de 50 cm, e a altura do salto é de 30-40cm; a altura é livremente caída a partir da altura de 100cm, e a altura do salto varia de 70 a 80cm.

Método de inspecção: usar um aspirador de pó e um pano para remover a superfície, e depois tocar a superfície com a palma da mão para sentir visualmente se há um solavanco; se você pode sentir os espinhos intuitivamente,a superfície não está qualificada.

A bola de aço de qualidade 130g cai de uma altura de 50cm, a altura de salto é de 10-15cm; a altura cai de 70cm e a altura de salto é de 15cm-20cm.

5.9 Escuridão da superfície da gota: os valores de escuridão das placas de mármore e de cimento são 0,59 μm e 1,29 μm, respectivamente (dados de referência).

6.Requisitos relativos ao ambiente de trabalho e ao ambiente de armazenagem

6.1 Temperatura e umidade de trabalho: temperatura 18 °C ~ 30 °C, umidade 40% ~ 60% (não condensante)

6.2 Temperatura e umidade de armazenamento: temperatura -10 °C ~ 60 °C, umidade 40% ~ 60% (não condensante)
