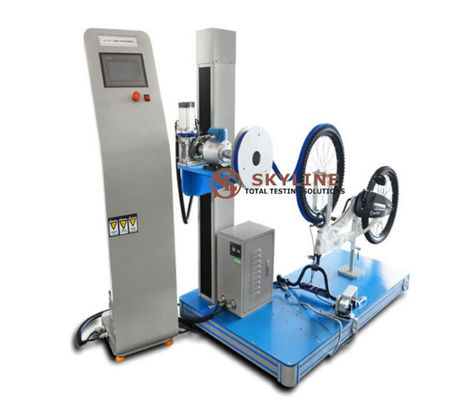

Teste de fadiga do travão do pé infantil Teste de desempenho do travão da bicicleta infantil

Teste de fadiga do travão do pé infantil Teste de desempenho do travão da bicicleta infantil

Parâmetros técnicos

Estrutura especial, velocidade de ensaio definida arbitrariamente: 0-10M/S, velocidade dupla em circuito fechado, e visualização em tempo real da velocidade atual e da distância de travagem.

Requisitos
Freio de mão:
O ensaio de carga deve ser efectuado no veículo acabado e o sistema de travagem deve ser adequadamente ajustado.a uma distância de 25 mm da extremidade da alavanca do travão, é aplicada uma força perpendicular à manga do tubo transversal à alavanca do travão. Esta força deve cumprir uma das seguintes condições:
1) 300N;
2) Embora inferior a 300 N, a alavanca de travagem do portão de arame foi tocada pela alça do tubo horizontal; ou é igual à superfície superior da tampa do tubo horizontal.
3) Devem ser efectuados dez ensaios para cada alavanca de travagem.
Freio de pé:
O ensaio deve ser efectuado num veículo acabado, verificando-se que o sistema de travagem está corretamente ajustado e colocando a manivela do tornozelo direito na posição horizontal.Uma força vertical de 600 N é aplicada ao centro do eixo do tornozelo direito durante 15 sO teste foi feito dez vezes.

Ensaio de desempenho do travão de mão:
O ensaio de desempenho do travão de mão deve ser realizado no veículo acabado para remover a sela e o tubo da sela, mas os outros componentes devem ser totalmente montados e os travões ajustados correctamente.Fixar a bicicleta da criança e instalar o dispositivo de medição da força de travagem na roda a ensaiarNo plano de acção do travão de ensaio, 25 mm da extremidade da alavanca de travão é perpendicular à direcção da manga do tubo horizontal.Uma força de tração estável é aplicada à roda na direção tangencial da circunferência do pneu e na direção em que a roda se desloca.. Após puxar a roda durante um ano e meio, quando a superfície do pneu da roda estiver a uma velocidade linear estável de 0,5 m/s a 2 m/s, puxar mais uma volta e registar a força média de travagem.Para cada força aplicada à alavanca do travãoRepetir o ensaio, aplicando-se ao menos cinco forças diferentes às pastilhas de travão.

Ensaio de desempenho do travão:
O ensaio de desempenho do travão de pé deve ser realizado no veículo acabado e o travão deve ser ajustado corretamente.A bicicleta de uma criança está fixa e um dispositivo de medição de força está ligado à roda traseiraAplicar uma força de 20 N a 100 N no tornozelo que é perpendicular à manivela e aplicada na direção da travagem.Uma força de tração estável é aplicada à roda na direção tangencial da circunferência do pneu e na direção em que a roda se desloca.. Após puxar a roda durante um ano e meio, quando a superfície do pneu da roda estiver a uma velocidade linear estável de 0,5 m/s a 2 m/s, puxar mais uma volta e registar a força média de travagem.Para cada força aplicada ao tornozeloRepetir o teste, pelo menos cinco forças diferentes são aplicadas ao tornozelo

Conformidade com as normas
ISO 8098:2002 "Requisitos de segurança das bicicletas para crianças"
