Verificador de Front Fork Frequent Vibration Durability do quadro da bicicleta da bicicleta multifuncional
| MOQ: | 1 unidade |
| preço: | negotiated |
| standard packaging: | Caixa de compensado |
| payment method: | L/C, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 10 unidades/meses |
Verificador frequente da durabilidade da vibração
,Verificador do impacto da combinação
,Verificador do impacto da combinação da forquilha
Teste de Combinação de Impacto de Forquilhas de Quadros de Bicicletas Testeiros de Bicicletas Teste de Durabilidade de Vibrações Frequentes
Teste de impacto multifuncional para bicicletas SL-BT87
Aplicação do Teste de Impacto Multifuncional para Bicicletas
Esta máquina é utilizada para simular o impacto no quadro e no garfo quando a roda da frente deixa o solo, quando é atingida ou quando é submetida a vibrações.
Princípios de ensaio
Todos os tipos de molduras em conformidade com a norma ISO 4210-6.4.2, GB3565 e GB17761.
Método de ensaio
1Seleccionar o eixo adequado para fixar o rolamento leve com um peso igual ou inferior a 1 kg no garfo dianteiro e no garfo traseiro do quadro no banco de ensaio. 2.Ajustar a posição dianteira e traseira da broca de aço de modo que o centro do rolo está localizado diretamente acima dele quando é deixado cair3. Fixar os pesos normalizados nas várias posições do quadro de acordo com o padrão.
4. Ligue o interruptor de potência de queda para energizar o solenoide de queda e conecte o rolo leve ao solenoide. 5.Ajustar a roda manual acima da broca de aço de modo que o centro do rolo se mova para a posição de queda (a altura da queda é indicada por uma escala). 6. Pressione o botão de queda e o conjunto do quadro faz um movimento de queda livre para o impacto, completando o primeiro ensaio (o ensaio é repetido 2 vezes).
7Após a conclusão do ensaio, verificar se há rachaduras e deformações no conjunto e julgar se está qualificado de acordo com a norma.
Distribuição do peso e altura de aterragem no tubo de sela, no tubo dianteiro e no eixo central
| Tipo de bicicleta | Bicicletas da cidade | Bicicletas para crianças | Bicicletas de montanha | Corridas |
| Objeto pesado 1 Tubos de sela M1 KG | 50 | 40 | 30 | 30 |
| Objeto pesado 2 Tubos dianteiros M2 KG | 10 | 10 | 10 | 10 |
| Objeto pesado 3 Eixo central M3 KG | 30 | 20 | 50 | 50 |
| Altura de aterragem MM | 200 | 200 | 300 | 200 |
Parâmetros técnicos
| Carga do tubo do banco | adulto, carrinho de bebé 70 kg, carrinho de bebé 30 kg |
| Altura de queda do quadro | 200-300 mm |
| Modo de controlo | Controle elétrico |
| Escala de marcação de altura | pode ser ajustado de acordo com a altura da combinação de amostras de zero. |
| Dispositivo móvel de limite superior e inferior | Interruptor e posicionamento de proteção de limite superior e inferior |
| Caída do gatilho | Dispositivo de embreagem eletromagnética |
| Dimensão | 2000*700*1750 mm (W*D*H) |
| Peso | cerca de 160 kg. |
| Fornecimento de energia | AC220V,15A |

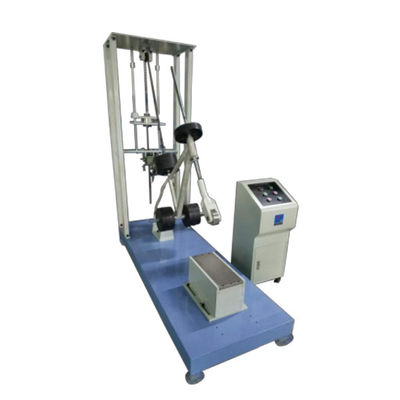

Diagrama e imagens do equipamento
