Teste de Combinação de Impacto de Forquilhas de Quadros de Bicicletas Testeiros de Bicicletas Teste de Durabilidade de Vibrações Frequentes

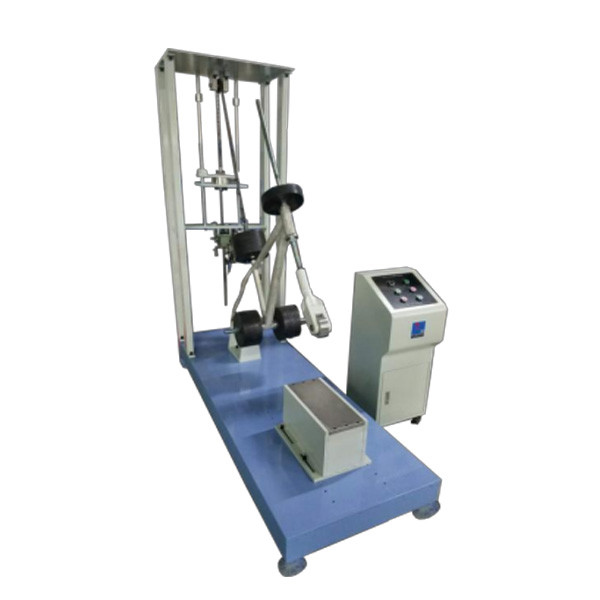

Teste de impacto multifuncional para bicicletas SL-BT87

Aplicação do Teste de Impacto Multifuncional para Bicicletas

Esta máquina é utilizada para simular o impacto no quadro e no garfo quando a roda da frente deixa o solo, quando é atingida ou quando é submetida a vibrações.

Princípios de ensaio

Todos os tipos de molduras em conformidade com a norma ISO 4210-6.4.2, GB3565 e GB17761.

Método de ensaio

1Seleccionar o eixo adequado para fixar o rolamento leve com um peso igual ou inferior a 1 kg no garfo dianteiro e no garfo traseiro do quadro no banco de ensaio. 2.Ajustar a posição dianteira e traseira da broca de aço de modo que o centro do rolo está localizado diretamente acima dele quando é deixado cair3. Fixar os pesos normalizados nas várias posições do quadro de acordo com o padrão.

4. Ligue o interruptor de potência de queda para energizar o solenoide de queda e conecte o rolo leve ao solenoide. 5.Ajustar a roda manual acima da broca de aço de modo que o centro do rolo se mova para a posição de queda (a altura da queda é indicada por uma escala). 6. Pressione o botão de queda e o conjunto do quadro faz um movimento de queda livre para o impacto, completando o primeiro ensaio (o ensaio é repetido 2 vezes).

7Após a conclusão do ensaio, verificar se há rachaduras e deformações no conjunto e julgar se está qualificado de acordo com a norma.

Distribuição do peso e altura de aterragem no tubo de sela, no tubo dianteiro e no eixo central

Parâmetros técnicos

Diagrama e imagens do equipamento
