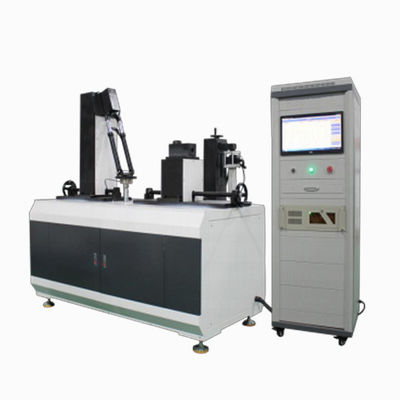

Padrão inverso de dobra do EN do verificador do impacto da fadiga da forquilha da bicicleta/bicicleta
| MOQ: | 1 unidade |
| preço: | negotiated |
| standard packaging: | Caixa de compensado |
| payment method: | L/C, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 10 unidades/meses |
Verificador de dobra da fadiga da forquilha da bicicleta
,Verificador de dobra da fadiga da forquilha da bicicleta
Teste de fadiga de flexão de bicicletas/forquilhas e teste de impacto para trás
EN Testador de fadiga de flexão de bicicletas/forquilhas de bicicletas e testador de impacto para trás
Princípios de ensaio
Uma carga dinâmica cíclica completa e alternada Fo, no plano da roda e perpendicular ao eixo do elevador de garfo,foi aplicado a um dispositivo de carga que girava no pivô da articulação do garfoO ciclo de ensaio é de 100 000 ciclos e os valores da força de ensaio são indicados no quadro 9.2014, 4.5.
Se o deslocamento máximo no ponto de aplicação exceder 20% para garfos rígidos (40% para garfos de choque), o ensaio é encerrado (ver ISO 4210-3:2014, 4.6)
Após 100000 corridas, interromper o ensaio e inspecionar cuidadosamente a amostra para detectar rachaduras.
Se, após 100000 voltas, a amostra não for deslocada como acima descrito e, além disso, não houver rachaduras na amostra, prosseguir o ensaio de impacto conforme descrito no ponto 5.4.1 (ver quadro 7 para a altura de aterragem) Após o martelo de impacto ter repousado no rolo, medir a deformação do deslocamento e examinar cuidadosamente a amostra para detectar rachaduras.
1Dispositivo de força montado no eixo
2. Suporte rígido com montagem de garfo
Valor da força aplicada
| Tipo de bicicleta | Bicicletas da cidade | Bicicletas para crianças | Bicicletas de montanha | Corridas |
| Valor da força F/N | ± 450 | ± 450 | ±650 | ± 620 |
Parâmetros técnicos
| Frequência máxima da máquina | 0-5 Hz |
| Capacidade do sensor | Sensor de tipo disco 5000N*1pcs |
| Resolução do elemento de carga | 1/10000 |
| cilindro elétrico | Controle por servo do cilindro elétrico |
| Corrida de deslocamento | 150 mm ((± 75 mm) |
| Número de ensaios | 0-999999 definido arbitrariamente |
| Método de controlo | Controle de força em circuito totalmente fechado |
| Frequência máxima da máquina | Computação automática, com deslocamento, força, tempo e outros métodos de controlo |
| Software de controlo | Software especial desenvolvido por conta própria |
| Método de exibição | Computador de controlo e monitor |
| Aquisição de dados | Cartão de aquisição de alta velocidade |
| Frequência de aquisição de força | > 200 kHz |
| Forma de onda de força | Onda senoidal |
| Paragem automática | Paragem automática quando a força não atinge a definição, paragem automática quando a peça de ensaio estiver danificada |
| Formato de impressão do relatório | Resultados dos ensaios de auto-salvagem para elaboração de relatórios |
| Fixação de estrutura de fadiga | 1 conjunto |
| Peso | 160 kg |
| Fornecimento de energia | AC220V,15A |
| Dimensão | Banco de ensaio:1950*450*900 mm Gabinete de controlo: 600*600*1830 mm (L*W*H) |
