Calorímetro de medida de cone ISO 5660
Calorímetro de cone.pdf

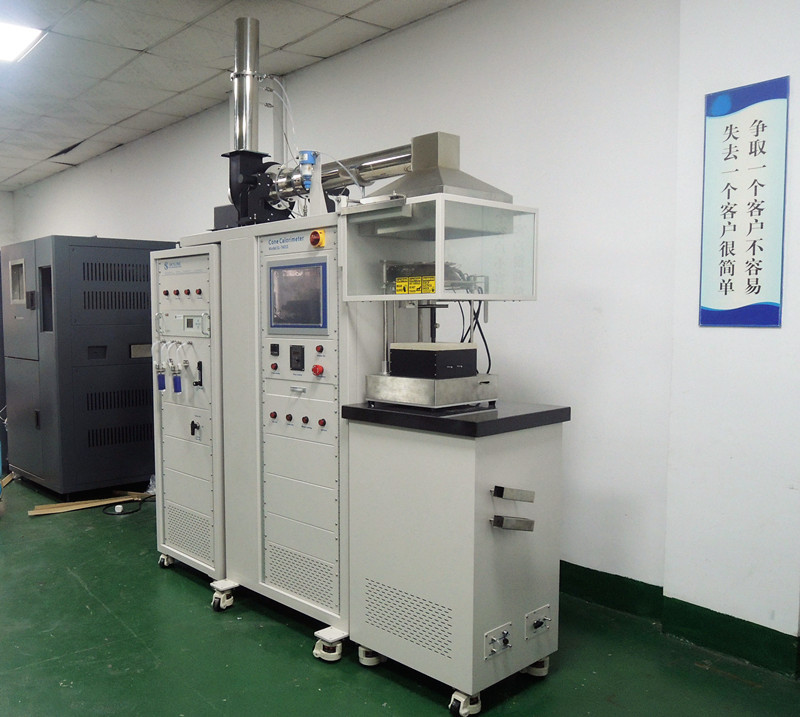

Introdução do instrumento
O calorímetro cônico é derivado do consumo de oxigénio de uma amostra retangular (100 mm × 10 mm) testada pelo Dr. Vytenis Babrauskas a um valor de radiação térmica de 100 kW / m2.
O calorímetro de cone baseia-se no princípio do consumo de oxigénio da combustão do material. O calor liberado por 1 kg de oxigénio é de cerca de 13,1MJ. Ele mede a liberação de calor do material,Tempo de ignição, consumo de oxigénio, produção de CO e CO2 e fluxo de gás de combustão.
O calorímetro cônico está estritamente em conformidade com o tamanho do laboratório e a unidade de controlo automático concebida pelo software de ensaio é conveniente para o utilizador.Ele usa um computador com tela sensível ao toque de 17 polegadas, que é totalmente conforme com as normas internacionais.
Conformidade com as normas
- ensaio ISO 5660 de reacção ao fogo, taxa de liberação de calor, taxa de fumo e taxa de perda de massa;
- ASTM E1354 Determinação da taxa de liberação de calor e de fumo visível de materiais e produtos utilizando um calorímetro de consumo de oxigénio;
- BS 476 Pt.15 Ensaio de combustão e estrutura de materiais de construção, determinação da taxa de liberação de calor do produto;
Parâmetros técnicos
| Tensão de alimentação |
AC220V AC 50Hz |
| Potência máxima de funcionamento |
≥ 5 kW |
| Potência do aquecedor cônico |
≤ 5 kW |
| Calor de saída |
0~120KW/m2 |
| A posição máxima da caixa de amostragem |
100 mm × 100 mm × 50 mm |
| Fluxo dos gases de escape |
0.012 m3/s~0.035 m3/s (ajustável) |
| Resolução do valor de tempo |
Erro de 1s < 1s/n |
| Análise de oxigénio |
Analisador de oxigénio paramagnético, faixa de concentração 0-25% |
| Análise da densidade de fumaça |
(facultativo) |
| Analisador infravermelho |
CO: 0-1% CO2: 0-10% (facultativo) |

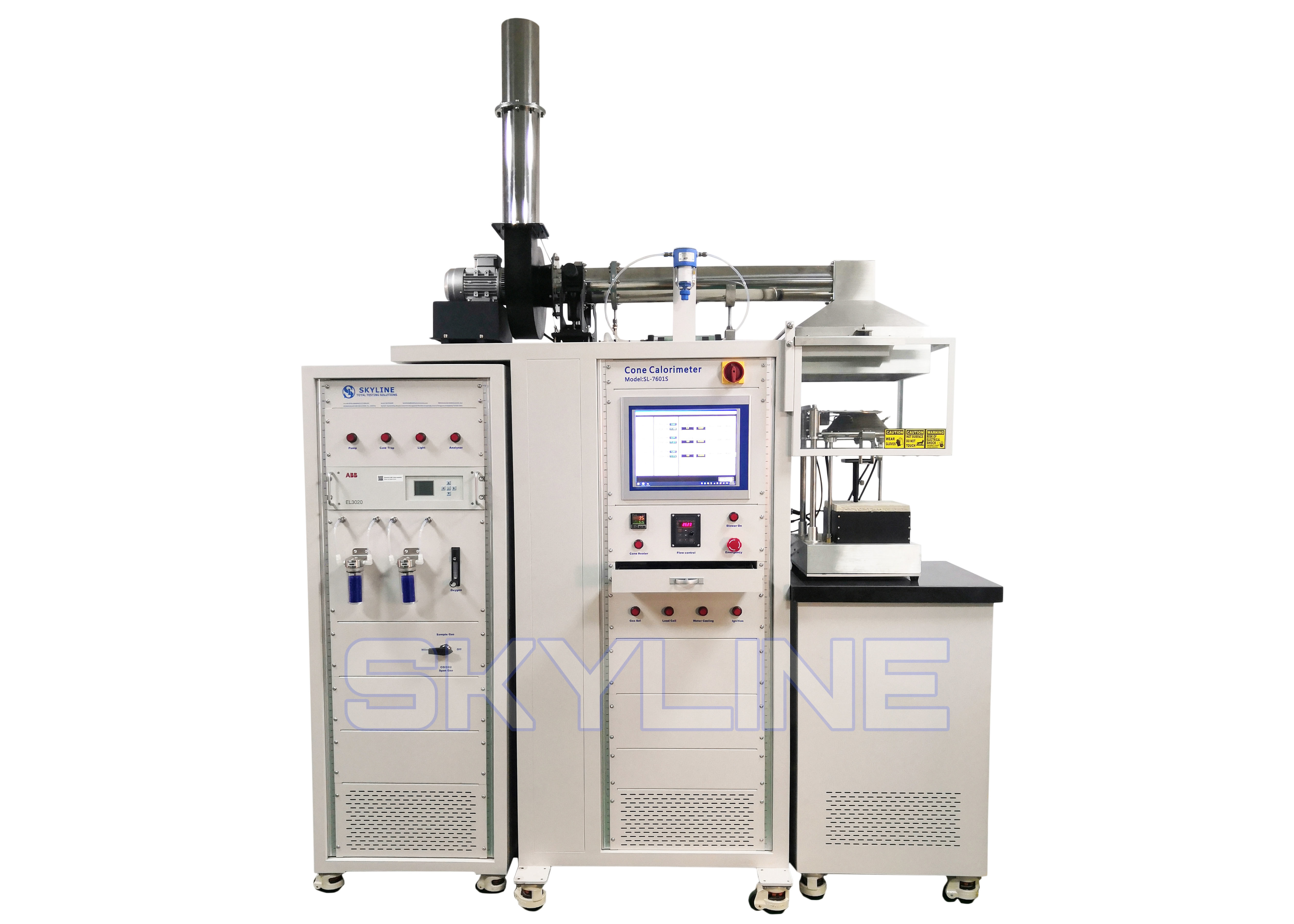

Características do produto e aplicação
1Calorímetro cônico com gabinete de análise móvel, pode ser ligado a um sistema de ensaio de taxa de liberação de calor de grande dimensão, tal como ISO 9705, EN 13823 etc., conforme com a norma ISO 5660, ASTM E1354, BS 476 Parte 15 etc.padrões de ensaio.
2.Corpo de ensaio integrado e gabinete de análise de 19 polegadas, computador com ecrã táctil de 15 polegadas, para todo o controlo e teste automático.

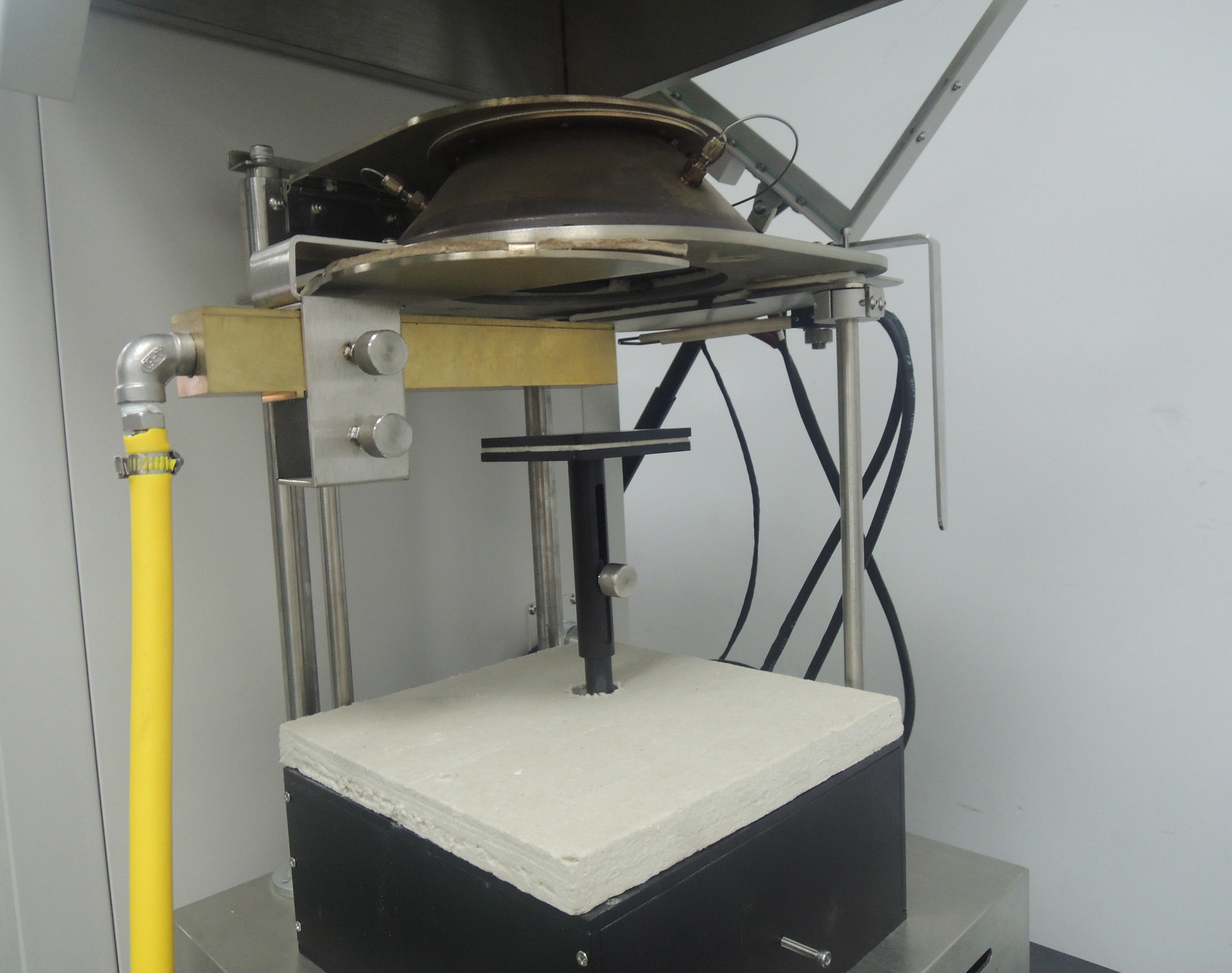

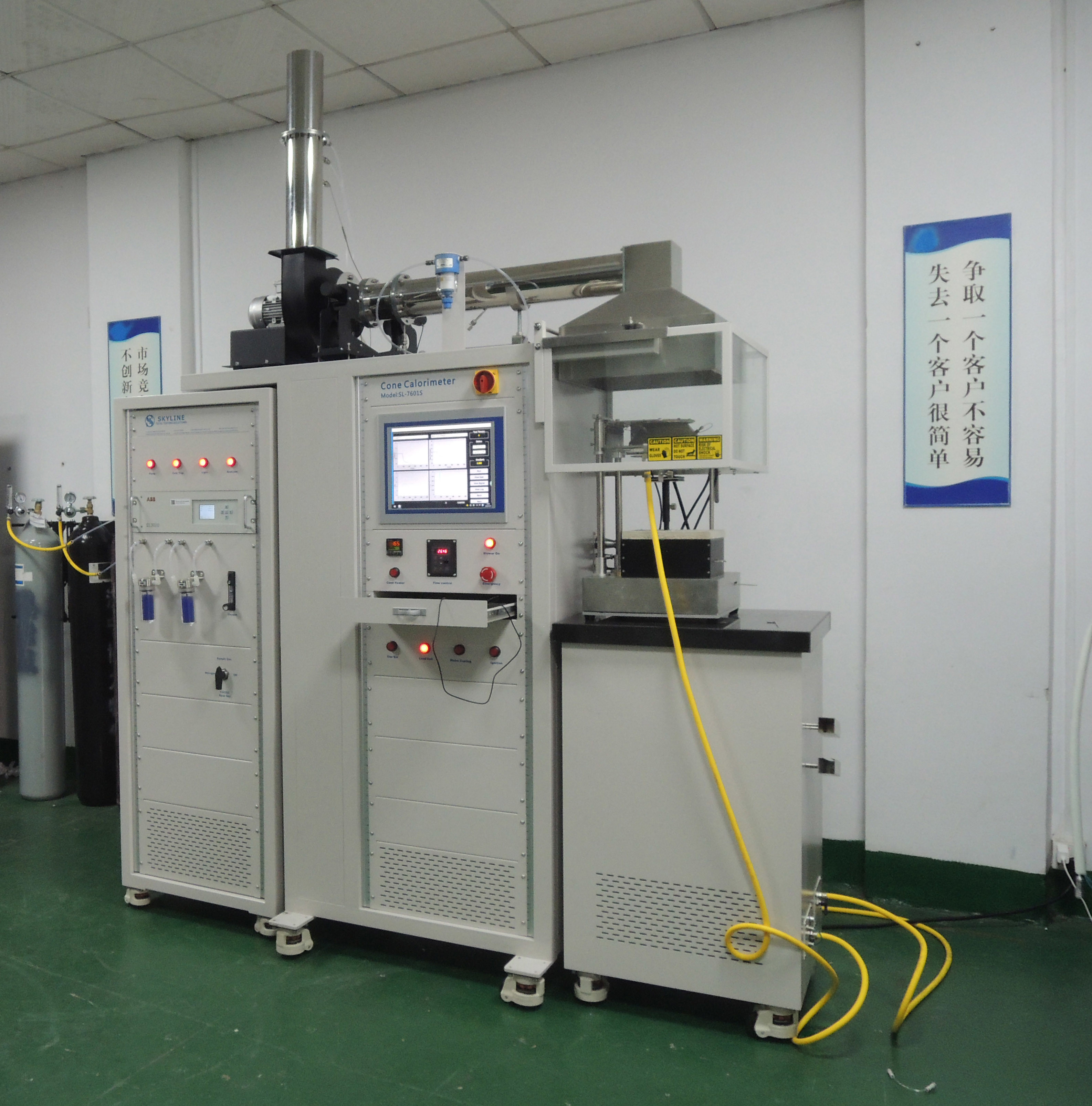

3.O aquecedor cônico tem potência nominal de 5000W, a saída de calor de 0 ~ 100kW/m2, utilizando um controlador de temperatura PID, enquanto o cone de radiação pode ser horizontal ou vertical.
4Exposto à parte central da superfície da amostra no intervalo de 50 x 50 mm, a radiação no centro do desvio não é superior a 2%.
5. A gama de pesagem da amostra 0 ~ 3000 g; precisão: 0,1 g.
6.Automatic Split Shutter aberta automaticamente para transmitir radiação para a amostra.
7.ABB EL3020 Analisador de oxigénio paramagnético, utilizando o método da alteração paramagnética para medir a concentração de oxigénio no gás.
8Análise da densidade de fumaça com sistema a laser, o sistema consiste num laser He Ne de 0,5 mW, o detector principal e o detector auxiliar.

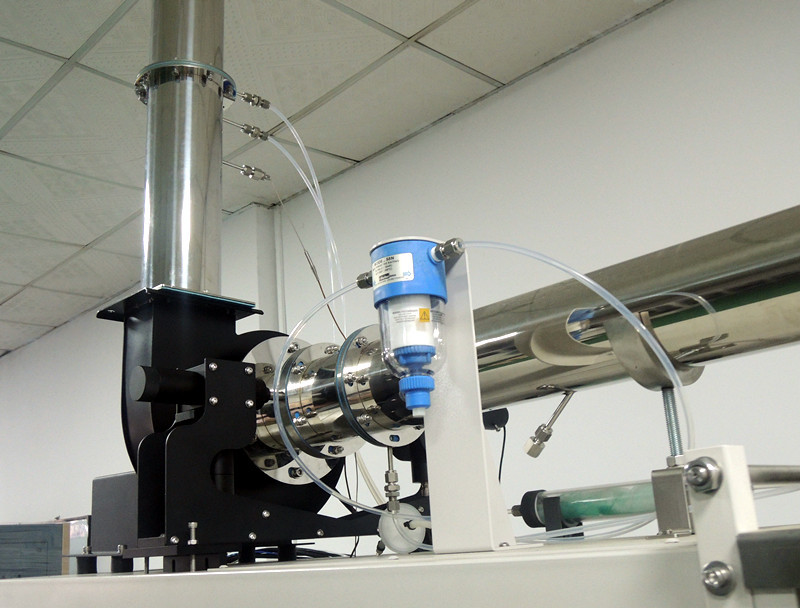

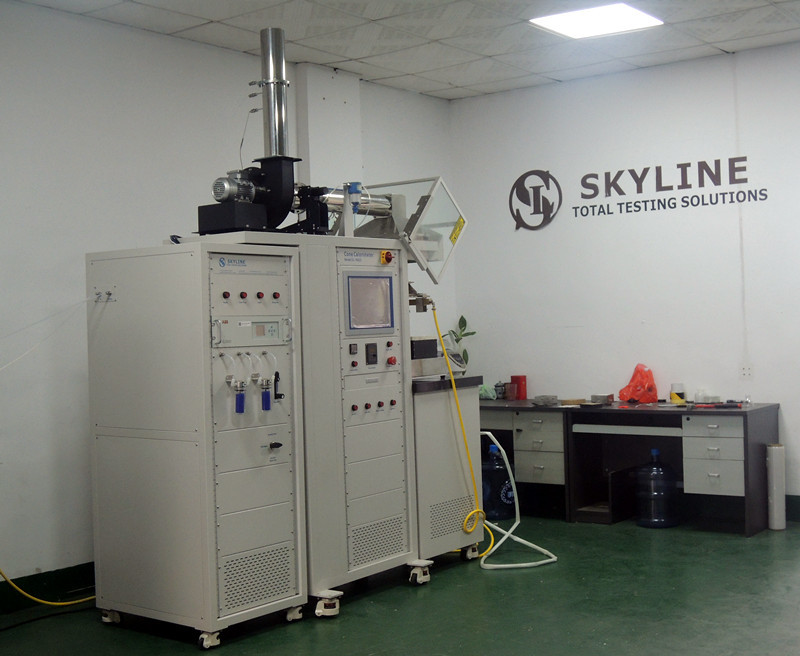

O sistema de escape consiste no ventilador, a tampa de coleta de fumaça, o tubo de escape e o medidor de fluxo da placa do orifício e assim por diante.
9O anel de amostragem foi instalado a partir do capô de recolha de fumaça a 685 mm, com 12 furos.
10.O caudal de escape deve ser determinado medindo a diferença de pressão em ambos os lados do orificio da borda afiada 350 mm acima do ventilador, o diâmetro interno do orificio da borda afiada
A placa de orifício de borda é de 57 mm + 1 mm.
11.O sistema de amostragem de gás ABB SCC-S compreende bomba de amostragem, filtro, armadilha de frio, descarga de águas residuais, filtros de água e filtros de CO2;
Sistema de refrigeração por água portátil sem necessidade de instalações hidráulicas e de canalização quando se utiliza o medidor de fluxo de calor (para a norma ISO 5660).
12Para calibrar a resposta de todo o sistema de ensaio, utilizar um queimador de calibração de latão de abertura quadrada, utilizado para medir o valor do coeficiente C.
13O sistema de aquisição de dados pode registar a saída do analisador de oxigénio, do medidor de orifícios, do termocouple e de outros instrumentos.
Aplicações
O calorímetro de cone é adequado para avaliar o comportamento de combustão e fogo de uma ampla gama de materiais, incluindo:
• Materiais de construção e produtos de construção
• Materiais ferroviários
• Materiais para fios e cabos
• Materiais poliméricos
• Materiais compostos
• Materiais utilizados para investigação de incêndio e ensaios laboratoriais
Pode ser utilizado por fabricantes de materiais, laboratórios de ensaio de incêndio, instituições de investigação e outras organizações envolvidas no ensaio de desempenho contra incêndio.

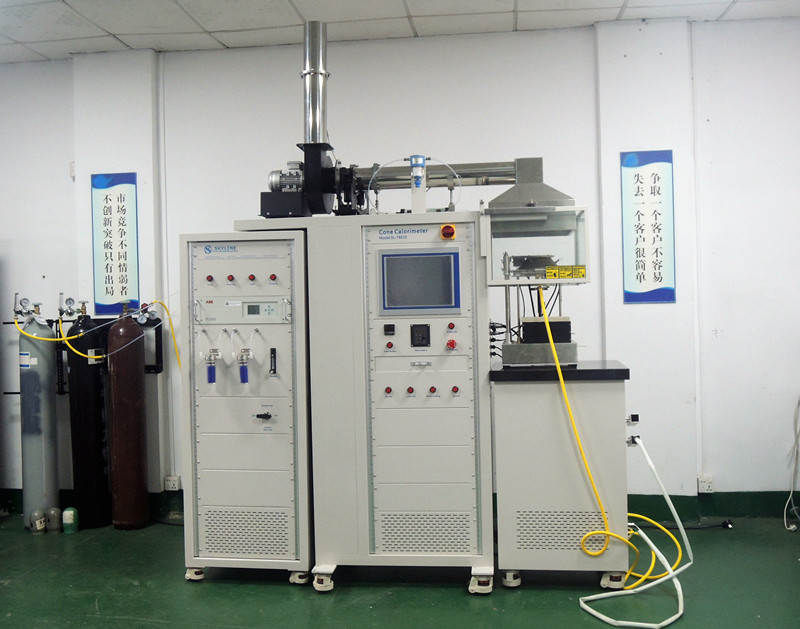

Detalhes do produto do calorímetro cônico
O nome do calorímetro de cone é derivado do aquecedor cônico como usado pelo Dr.Vytenis Babrauskas para inspecionar amostra de teste (100mm x 100mm com fluxo de até 100kW/m2 para a escala de banco de oxigênio de esgotamento de seu desenvolvimentoO teste do calorímetro de cone baseia-se na teoria de que as calorias de combustão pura são proporcionais a uma quantidade necessária de oxigénio para a combustão e 13.1 MJ/kg é gerado sempre que 1 kg de oxigénio é consumido, e são medidas a emissão de calor, o tempo de ignição, o consumo de oxigénio, a geração de CO e CO2 e o fluxo de gases inflamados gerados a partir dos materiais de ensaio.
Normas
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007
Requisitos de instalação
Elétrico: 230 volts 50 Amp nominal
Temperatura ambiente: 10°C a 35°C
Dimensões: Aparelho: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
Fornecimentos de gás: metano, nitrogénio, ar comprimido
Por favor, veja o vídeo da operação do Calorímetro Cone como abaixo link:
https://youtu.be/-U20AJEfArg
Perfil da empresa.pdf
Perguntas Frequentes
Q1: Para que é utilizado um calorímetro de cone?
A1:Cone Calorimeter é usado para avaliar o comportamento de incêndio e desempenho de combustão de materiais.produção de fumaça, geração de CO e CO2 e perda de massa durante a combustão.
Q2:Como funciona um calorímetro de cone?
O calorímetro cone funciona com base no princípio do consumo de oxigénio.A quantidade de oxigénio consumida pela amostra de ensaio é medida e utilizada para avaliar o calor liberado pelo material.- Não.
Q3: Que padrões podem ser utilizados com este calorímetro de cone?
A3:A lista das especificações do produto ISO 5660, ASTM E1354, BS 476 Parte 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 e GB/T 16172:2007A norma aplicável depende da aplicação de ensaio específica.
Q4:Que materiais podem ser testados com um calorímetro de cone?
A4:O Calorímetro Cone pode ser utilizado para testes de materiais de construção, materiais ferroviários, materiais de fios e cabos, polímeros,compósitos e outros materiais combustíveis, de acordo com o método de ensaio aplicável- Não.
Q5: Que parâmetros pode medir o calorímetro de cone?
A5:Dependendo da configuração do sistema, o equipamento pode medir a taxa de libertação de calor, o tempo de ignição, o consumo de oxigénio, a produção de fumaça, a geração de CO e CO2, a perda de massa e o fluxo de gases de combustão.
P6:Está disponível uma análise da fumaça?
R6:Sim. A análise da densidade de fumaça é indicada como uma configuração opcional. O sistema pode também ser equipado com um analisador infravermelho para análise de CO e CO2.
P7:O calorímetro de cone pode ser ligado a outros sistemas de ensaio de incêndio?
A7:De acordo com as especificações do produto, o calorímetro cônico pode ser ligado a sistemas de ensaio de taxa de liberação de calor maiores, como a norma ISO 9705 e a norma EN 13823.
