EN 702 Teste de transmissão de calor
, Teste de transmissão de calor ISO 12127
, Testador de transmissão de calor de 650 mm
Introdução ao produto
Este Tester de Transferência de Calor de Contato foi concebido de acordo com a norma EN702, podendo satisfazer os requisitos da norma chinesa AQ6103-2007 Luvas de Proteção para Soldadores.Os resultados do ensaio incluem a temperatura de contacto, hora de início do ensaio, hora limite, etc.
Método de ensaio
sob temperatura de contacto definida,o tecido de protecção de medição entra em contacto com a coluna de aquecimento sob pressão de 49 N,o tempo de elevação da temperatura a 10oC da temperatura inicial é o tempo de limiar,que é utilizado para avaliar as propriedades de protecção térmica.
Características
1O Tester de Transferência de Calor de Contato adota um elemento de aquecimento metálico resistente a altas temperaturas, com um diâmetro de contato de ¢ 25,2 ± 0,05 mm.
2A gama de temperaturas de aquecimento é ambiente ~ 500oC, o HMI pode mostrá-lo directamente.
3A área de contacto do calorímetro é de ¢25±0,05×D5±0,02 mm, o intervalo de medição não é inferior a 500oC.
4Força de contacto: 49 N, velocidade de contacto: 5 mm/s, o calorímetro é controlado por servomotor, que é automaticamente para cima e para baixo.
5A plataforma do elemento de aquecimento pode ser movida horizontalmente, o que é fácil para colocar a amostra e garantir a segurança do operador.
6Display LCD, PLC regista automaticamente tempo de início, tempo limite, temperatura final do tempo limite, temperatura em tempo real.
Principais componentes do Teste de transferência de calor por contacto
|
Método de operação
|
Função do ecrã táctil
|
|
Software
|
Projetado pela AIC
|
|
PLC
|
Delta DVP 16EC00T3
|
|
Ecrã de Toque
|
Weinview SK-043AE
|
|
Motor
|
Velocidade ajustável 5GU-90W/uma única fase reforçada
|
|
Parafusos
|
Taiwan HIWIN
|
|
Controlador de temperatura
|
Omron
|
Requisito de instalação
Elétrico: 230 volts 10 Amp nominal
Temperatura ambiente: 25±5°C de funcionamento
Fornecimento de gás: Propano e ar comprimido
Aparelho de ensaio de transmissão térmica por contacto.pdf
O que é o Tester de Transmissão de Calor de Contato?

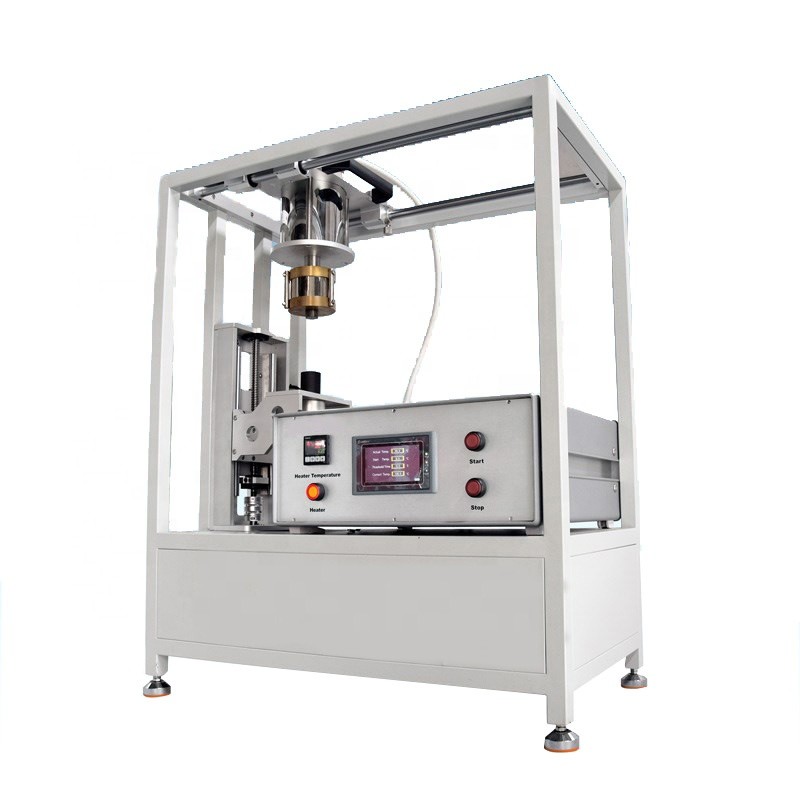

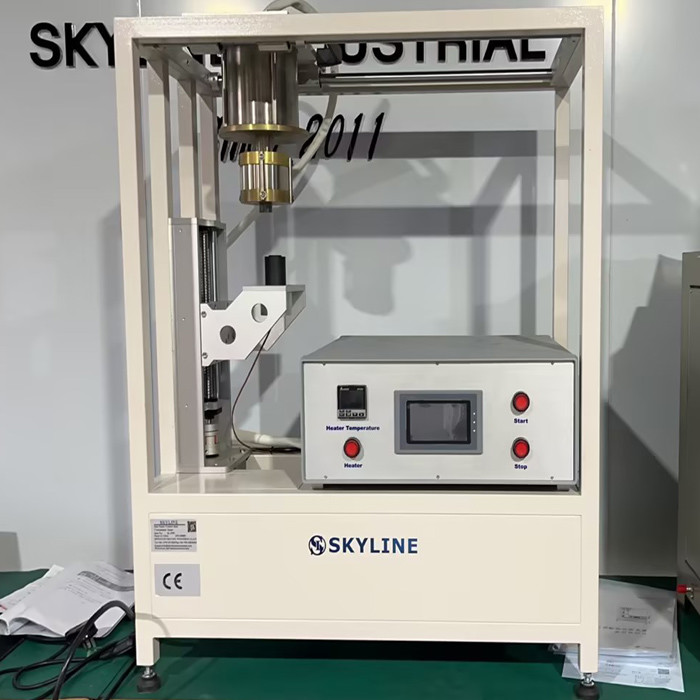

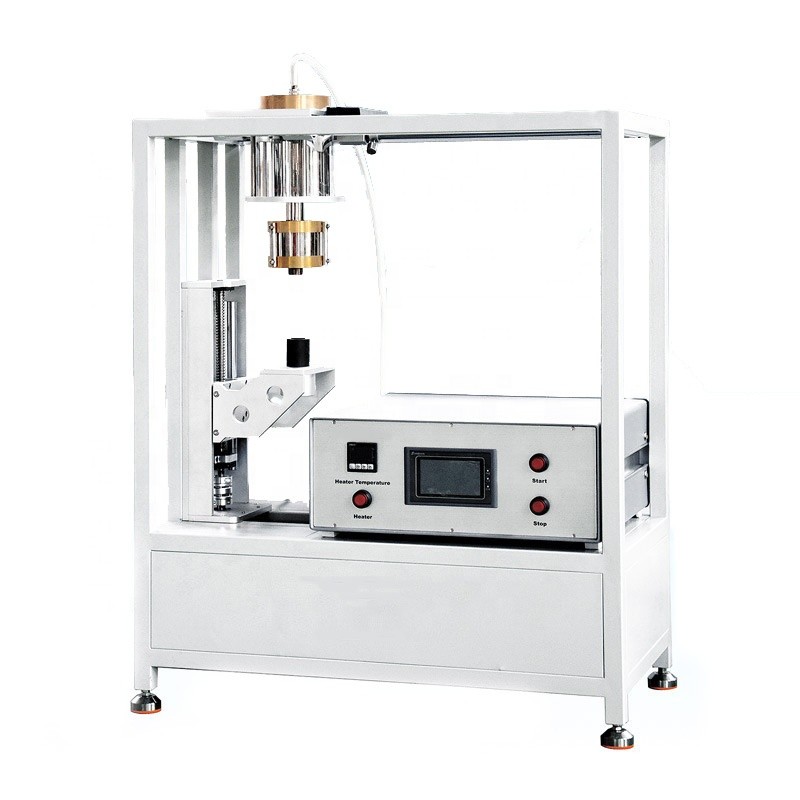

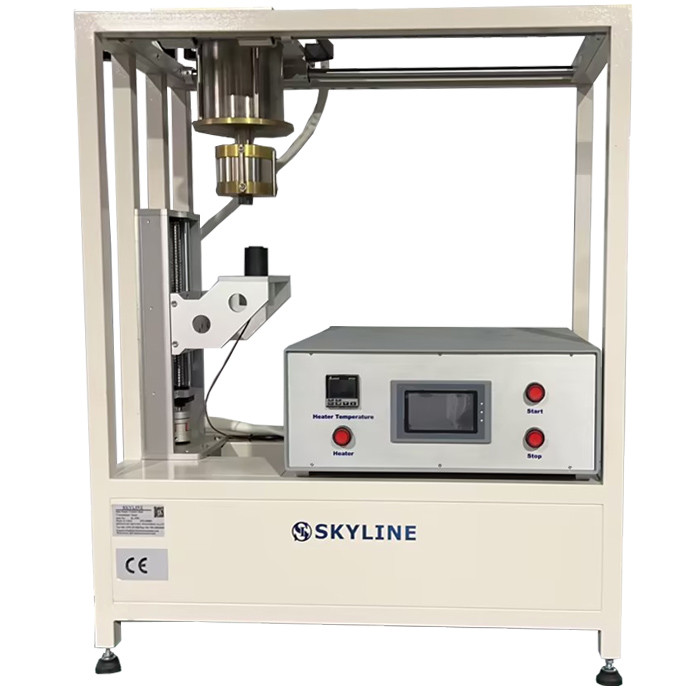

O teste de transmissão térmica por contacto é projetado para determinar a transmissão térmica por contacto dos vestuários de protecção,Protectores de mão e materiais constituintes destinados a proteger contra altas temperaturas de contactoO testador é constituído por cilindro de aquecimento, quadro de armazenamento da amostra e calorímetro.
