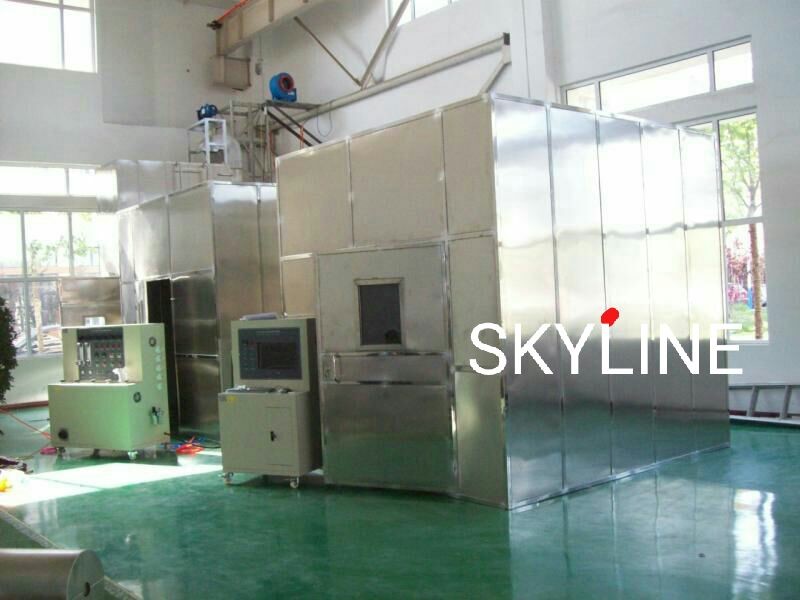

IEC 61034 Teste de densidade de fumaça de fios e cabos com câmara de combustão de estrutura de aço

Descrição

De acordo com a norma IEC61034-1~2,As primeiras partes do "dispositivo de ensaio" e a segunda parte das "passoas e requisitos de ensaio" para a determinação da densidade de fumaça de cabos ou cabos ópticos em condições específicasA determinação da densidade de fumaça é um aspecto importante da avaliação das características de combustão de um cabo ou cabo,que se relacione com a evacuação do pessoal e com a determinação da proximidade do sistema de extinção de incêndioEste instrumento é utilizado principalmente para determinar a concentração de fumaça de cabos e cabos ópticos em condições específicas e para verificar a densidade de fumaça.Em condições de combustão com chama ou sem chama, a transmitância é utilizada como forma de comparar cabos ou cabos diferentes em condições específicas.

Características

Este instrumento refere-se a três aspectos da especialização mecânica, óptica e electrónica.desempenho estável e operação fácilInterface de operação Windows XP, estilo Lab VIEW e mecanismo de segurança perfeito.Durante o teste de resultados de medição de exibição em tempo real e desenhar dinamicamente uma curva perfeita (através da taxa de exibição e curva de tempo), os dados podem ser armazenados permanentemente, leitura e impressão de saída, pode imprimir diretamente o relatório.

Software de medição: os seus principais dados de densidade de fumaça e luz, densidade óptica específica, taxa de fumo, taxa máxima de fumo e densidade média de fumaça podem ser testados no WINDOWS XP+VB6.0 Interface de operação. Ele também tem a interface operacional de calibração, edição, teste, ajuste de parâmetros e assim por diante.Ver figura 1, Figura 2

Figura 1: gráfico da curva de transmissão luminosa

Figura 2: Formulários de relatório dos resultados dos ensaios

Princípio

O sistema de medição da luz para a densidade de fumaça de um cabo ou cabo óptico em condições específicas é composto por uma fonte de luz, uma fotocélula de silício, um receptor de fonte de luz e um sistema informático.A luz gerada pela fonte de luz passa através da densidade de fumaça Laboratório de 3M * 3M * 3M, formando um feixe uniforme com um diâmetro de 1,5 m + 0,1 m na parede oposta à fonte luminosa.A fotocélula instalada no centro do feixe detecta a intensidade do feixe da fonte de luzQuando a câmara de combustão devido à combustão de cabos para produzir uma grande quantidade de fumaça, a fumaça de absorção fotoelétrica,A intensidade do feixe de célula fotovoltaica de silício é enfraquecida pelo sistema de computador para processamento de dados., podemos calcular o relativo ao 100% inicial com a transmissão de luz de resposta linear.

O projeto da câmara de combustão, duas maneiras para os clientes para escolher: o primeiro usa a parede de tijolos, nossa empresa fornecer o esquema de projeto,Enviar engenheiros profissionais para guiar o local da construçãoO segundo, com material adequado, é fixado no suporte de ferro de ângulo e na câmara de combustão de cubo inteiro.

Composição do equipamento

Todo o instrumento é composto por uma caixa de ensaio fechada, um sistema de medição fotométrico, um disco de álcool, um sistema de combustão, um ignicionador, uma caixa de ensaio, um suporte de cabo,Instrumento de medição da temperatura e software de ensaio da densidade de fumaçaO circuito é desenvolvido por um microcomputador de chip único com alto teor de tecnologia e desempenho estável.É amplamente utilizado por plantas de produção da indústria de fios e cabos e unidades de pesquisa e testeA caixa de ensaio é um cubo de ensaio com um volume de 27 m3.

Parâmetros técnicos pormenorizados

5Outros parâmetros e introdução

a. A porta da frente está equipada com janelas e vidros opacos que podem bloquear as actividades de inspecção.

b. A parte inferior da caixa quadrada está equipada com um dispositivo de ignição automática e a parte superior está instalada com o dispositivo de regulação da pressão interna da caixa.

c. Fonte luminosa: lâmpada incandescente de 12 V, com comprimento de onda luminoso de 400 a 750 nm.

d. Aceitador: para as fotocélulas de silício, a transmissão de 0% é transmitida sem luz e a taxa de transmissão é 100% de luz sem oclusão.

e.Sistema de combustão: composto por válvula reguladora de pressão, filtro, caudalímetro reguladora de válvula e queimador.

f.Quentador: composto por um ignição e um disco de álcool e colocado no centro da amostra.

6Configuração principal
