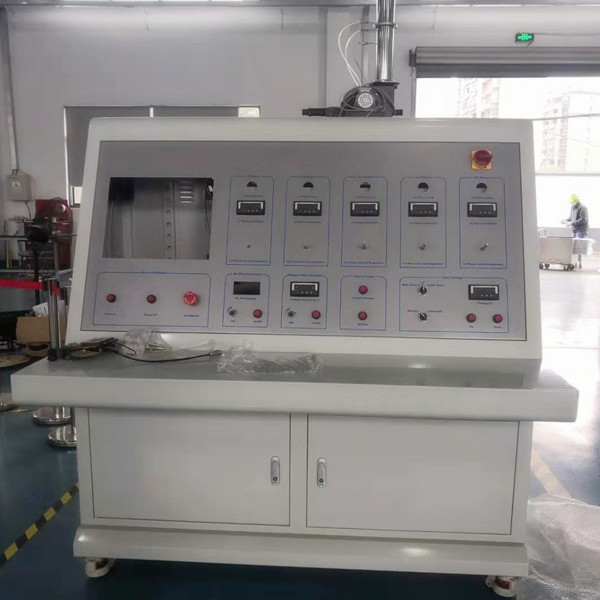

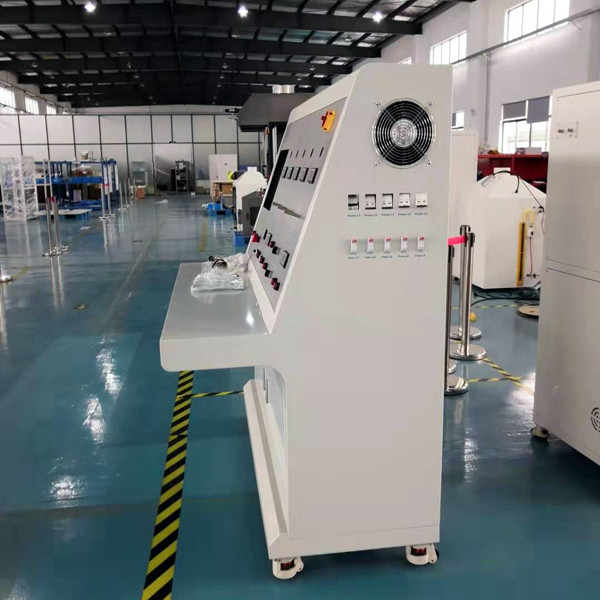

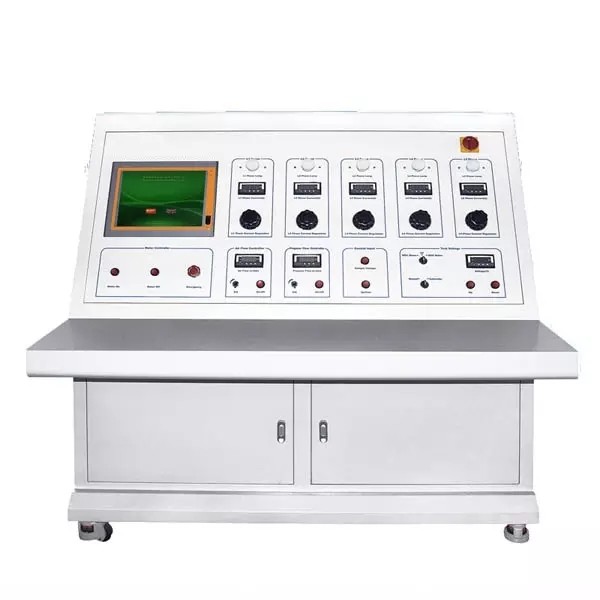

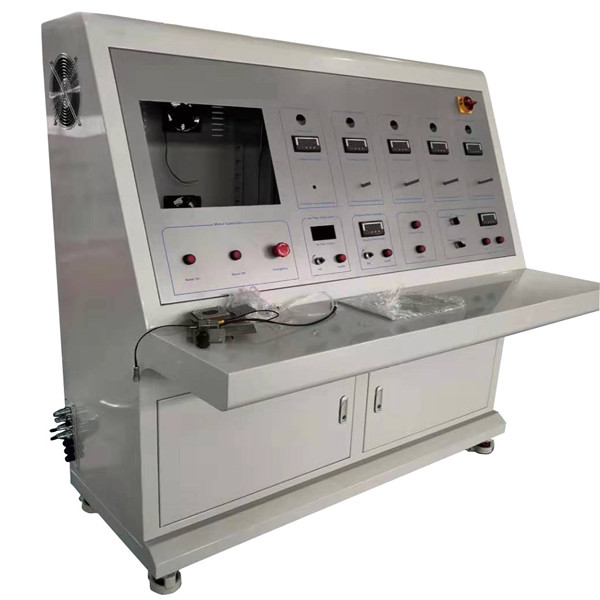

Teste de resistência ao fogo de fios e cabos

Introdução do produto

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

Parâmetros técnicos

1.Fonte de calor: queimador de gás de propano tipo fita AGF
2.Construído com 3 fileiras de furos transversais, largura frontal média do queimador: 15 mm, diâmetro do buraco: 1,32 mm, distância entre o centro: 3,2 mm.
3. Uma linha de buracos polidos no buraco piloto para preservação da chama em ambas as faces da placa do queimador.
4Dois termopares são instalados horizontalmente separados 45 mm à esquerda e à direita da linha central do queimador para verificar a temperatura.
5- Controladores de fluxo de massa para regular o fluxo de gás e ar, com uma precisão não inferior a 1,5%.
6O software pode mostrar a temperatura de calibração do queimador, a taxa de fluxo de propano e ar, etc.
7A corrente é fornecida por um transformador estelar trifásico com capacidade suficiente para manter a tensão de ensaio necessária quando a integridade do circuito não pode ser mantida.
8Indicador de ligação do condutor (indicador LED) para formar uma corrente.
9O valor da tensão é automaticamente definido por software e ajustado por um controlador de painel.
10.Exposição digital dos dados de corrente e tensão, precisão da corrente é de 0,001A.
11.Proteção de corrente utilizando fusível com 2A.
12Os dados de medição em tempo real de toda a corrente e tensão são recolhidos por computador e as curvas de corrente e tensão são geradas.
13Quando a integridade do circuito não pode ser mantida, a lâmpada indicadora correspondente é apagada, o computador determina automaticamente o estado e registra o tempo,E envia o alarme de som e luz.

Características do produto

1O dispositivo de suporte da amostra deve ser tal que a bainha ou a extremidade protegida do cabo ou da amostra de cabo esteja apoiada horizontalmente.Uma extremidade da amostra é presa por uma pinça fixa para evitar o movimento, e a outra extremidade suporta a amostra, o cabo ou A parte central do cabo é suportada por dois anéis metálicos separados por 300 mm.O anel de metal e outras partes metálicas do dispositivo de suporte estão bem em terraO diâmetro interno do anel metálico é de cerca de 150 mm, sendo utilizada uma barra redonda com um diâmetro de 10 ± 2 mm.
2A fonte de ignição é um queimador de fita de propano americano AGF com comprimento de bocal de 500 mm e largura nominal de bocal de 15 mm. O bocal tem três linhas de diâmetros nominais escalonados de 1.32 mm e uma distância do centro de 3.2 mm. Há um em cada lado do bico. Os pequenos furos servem como furos de guia para manter a combustão da chama, e a tolerância dimensional é de ± 5%;
3O controlador de fluxo de massa importado regula o fluxo de gás e ar, e a precisão de leitura não é inferior a 1,5%;
4A válvula de redução de pressão importada pode fornecer uma pressão de saída de 0,1 MPa ± 3 Pa;
5. Pressômetro importado, pode fornecer 0-200kpa gama de pressão;
6. Termocouple Omega importado com um diâmetro de 1,5 mm para calibragem da temperatura do queimador;
7. Pode definir o tempo de ensaio de queima, e automaticamente cortar o gás;
8. Software de ensaio padrão, pode exibir temperatura de calibração do queimador, fluxo de propano, fluxo de ar;
9O ensaio é aplicável a cabos com tensão nominal igual ou inferior a 0,6/1,0 KV;
10Durante o ensaio, a corrente utilizada para a inspecção da continuidade deve passar por todos os condutores do cabo. Esta corrente é fornecida por um transformador estelar de três fases.O transformador tem capacidade suficiente para manter a tensão de ensaio exigida quando a corrente de fuga é permitidaNo outro extremo da amostra,Cada condutor ou cada conjunto de condutores é ligado a um dispositivo de apontamento (indicador LED) para formar uma corrente através da qual os dados podem ser obtidos em software de computador;
11. A configuração de tensão pode ser inserida pelo computador, automaticamente definir o valor de tensão. A tensão também pode ser ajustado através dos botões do painel;
12O circuito de ensaio de protecção da corrente adota um fusível e está em conformidade com o tipo D II especificado na norma GB 13539.5. Fusão padrão 2A. Fácil de substituir. E usar cortadores de circuito miniatura importados para proteger cada circuito de teste;
13Os dados de corrente e tensão do cabo de ensaio são todos passados através do instrumento secundário, exibido digitalmente, a precisão da corrente de ensaio é de 0,001A e a corrente real é de 0.25A é a melhor corrente de ensaio;
14Os dados de medição em tempo real de todas as correntes e tensões são recolhidos por computador e geram curvas de corrente e tensão, mostrando as curvas de corrente e tensão de cada cabo em condições de incêndio,A análise adicional do cabo em função do tempo de incêndio pode ser feita.Os dados finais são armazenados numa base de dados informática e um relatório padrão é gerado para facilitar o acesso;
15. Calibração da temperatura da chama antes do ensaio, é calibrado o termocouple blindado importado, a temperatura de calibração é recolhida pelo computador durante pelo menos 10 minutos,e o modo de fogo é selecionado no computadorDe acordo com o modo de alimentação de fogo, o computador realiza a amostragem em estado estacionário e o cálculo da diferença de acordo com a temperatura recolhida, e dá um relatório de verificação.Salvar o relatório e armazená-lo na base de dados para garantir a fiabilidade e autoridade da verificação;
16Durante o ensaio, o gás e o ar auxiliar são ambos controladores de fluxo de massa, e o venturi é misturado, o computador controla automaticamente a válvula de fluxo,e os dados são registados em tempo real na base de dadosO computador controla automaticamente a proporção entre o gás e o ar auxiliar para fazer a combustão completa, produzindo uma chama estável e estabilizando a temperatura da chama;
17Quando o circuito está normalmente energizado, cada circuito adota a luz indicadora importada.O computador determina automaticamente o estado atual e controla o alarme de som e luz.

Aplicação:O testador de incêndio de fios e cabos é utilizado para testar a resistência ao fogo do cabo para cablagem ou rede,e queima numa chama de pelo menos 750 °C e 950 °C para testar a integridade do cabo para manter o circuito.

Normas

IEC:IEC 60331-11&12:2002,IEC 60331-21~23:1999
IEC 60331 Ensaio de cabos elétricos em condições de ignição
IEC 60331 Parte 11 Fogo sozinho a uma temperatura de chama de pelo menos 750 ̊C
IEC 60331 Parte 21 Cabos de tensão nominal até e incluindo 0,6/1kV
IEC 60331 Parte 12 Incêndio com choque a uma temperatura de chama de pelo menos 830 ̊C
IEC 60331 Parte 31 Incêndio com choque Cabos de tensão nominal até e incluindo 0,6/1kV
Dimensão: 750 mm (W) x 680 mm (D) x 1400 mm (H)
Peso: 160 kg

Requisitos de instalação

Eletricidade: AC 380V 3 fases, 50/60Hz, 30A
Temperatura ambiente: 10°C a 35°C
Sala de ensaio: 3 000 mm (W) x 3 000 mm (D) x 3 000 mm (H)
Gás: ar e propano
