BS 8491 0 - Teste de resistência ao fogo de fios e cabos de 200 kPa

Parâmetros técnicos

1- conceção separada do banco de ensaio de gás e do banco de ensaio, do circuito e da consola, segura e fiável;
2O quadro de suporte da amostra padrão, o anel metálico e o quadro de suporte estão todos bem aterrados;
3O sistema de gás é composto por uma válvula redutora de pressão, um manômetro de pressão, um medidor de caudal de massa, um misturador Venturi e um queimador;
4A válvula de redução de pressão de gás importada proporciona uma pressão de saída estável de 0,1 MPa±3 Pa;
5. Pressômetro importado, que fornece um visor de pressão de 0-200 kPa;
6- Mass flow meter importado, precisão de ± 1%, repetibilidade < 0,2%Rd;
7. misturador de venturi importado, a proporção de mistura é ajustável;
8O padrão recomenda o queimador americano AGF, modelo: 1857B;
9. Equipado com dispositivo de calibração de chama, utilizando o termocouple americano OMEGA 1,5 mm K, o resultado da calibração é exibido diretamente no software;
10. O tempo de chama pode ser ajustado e automaticamente cortado, sem controlo humano, com dispositivo de ignição;
11A tensão do transformador é ajustável, pode adaptar-se à tensão de trabalho de diferentes produtos e pode fornecer uma tensão de ensaio suficiente quando a corrente de ensaio vaza;
12. Fornecer 5 voltagens de ensaio, transformadores e fusíveis em série e fornecer disjuntores para proteger cada circuito de ensaio;
13O circuito de ensaio é ligado em série à lâmpada e o alarme sonoro e luminoso são fornecidos para fornecer instruções de julgamento intuitivas;
14A norma exige um dispositivo de pulverização e um dispositivo de impacto mecânico, e o procedimento de ensaio é controlado automaticamente;
15A norma exige um dispositivo de pulverização e um dispositivo de impacto mecânico, e o procedimento de ensaio é controlado automaticamente;
16Computador de controlo táctil industrial de 15 polegadas, fácil de operar e utilizar;
17Software operacional padrão, com funções como controlo de ensaios, registo de dados, processamento de dados e produção de relatórios.

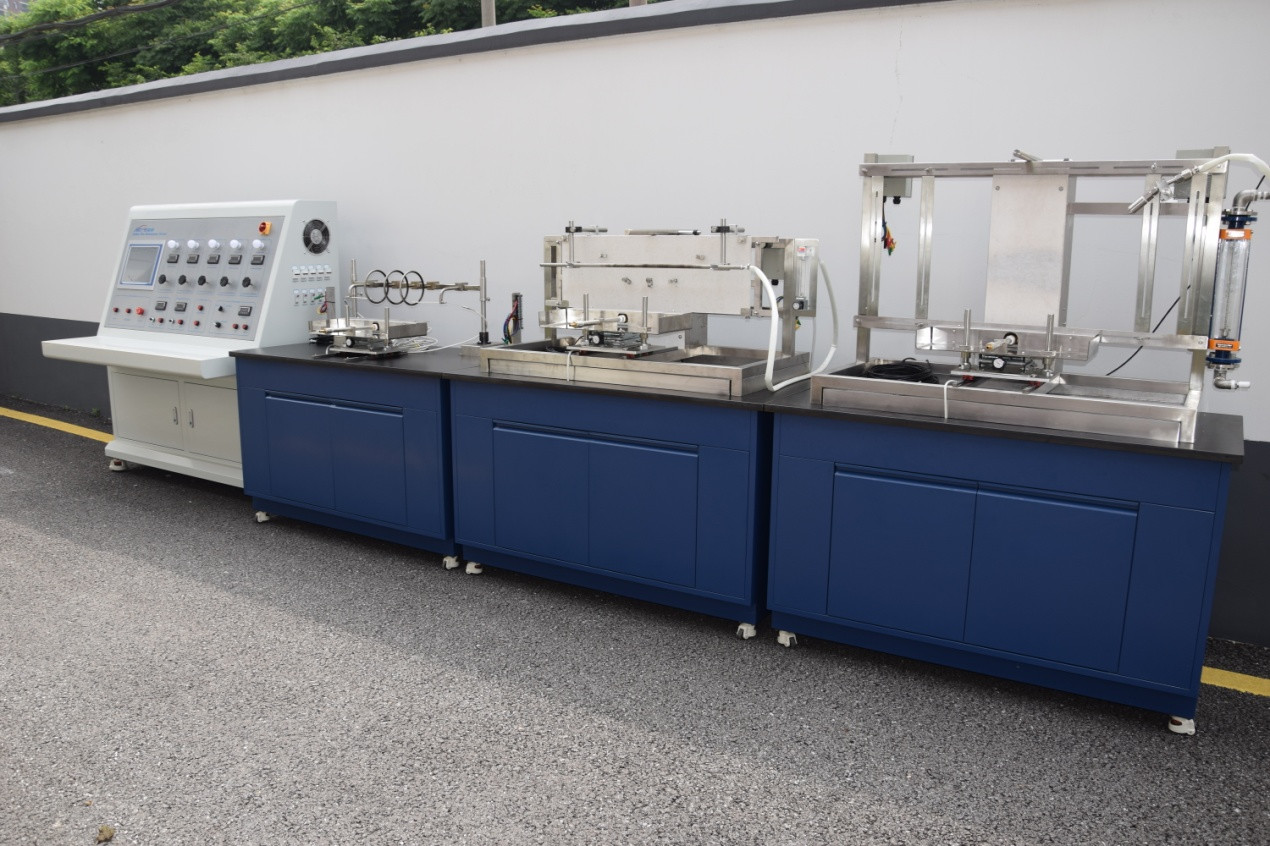

Módulo de equipamento principal

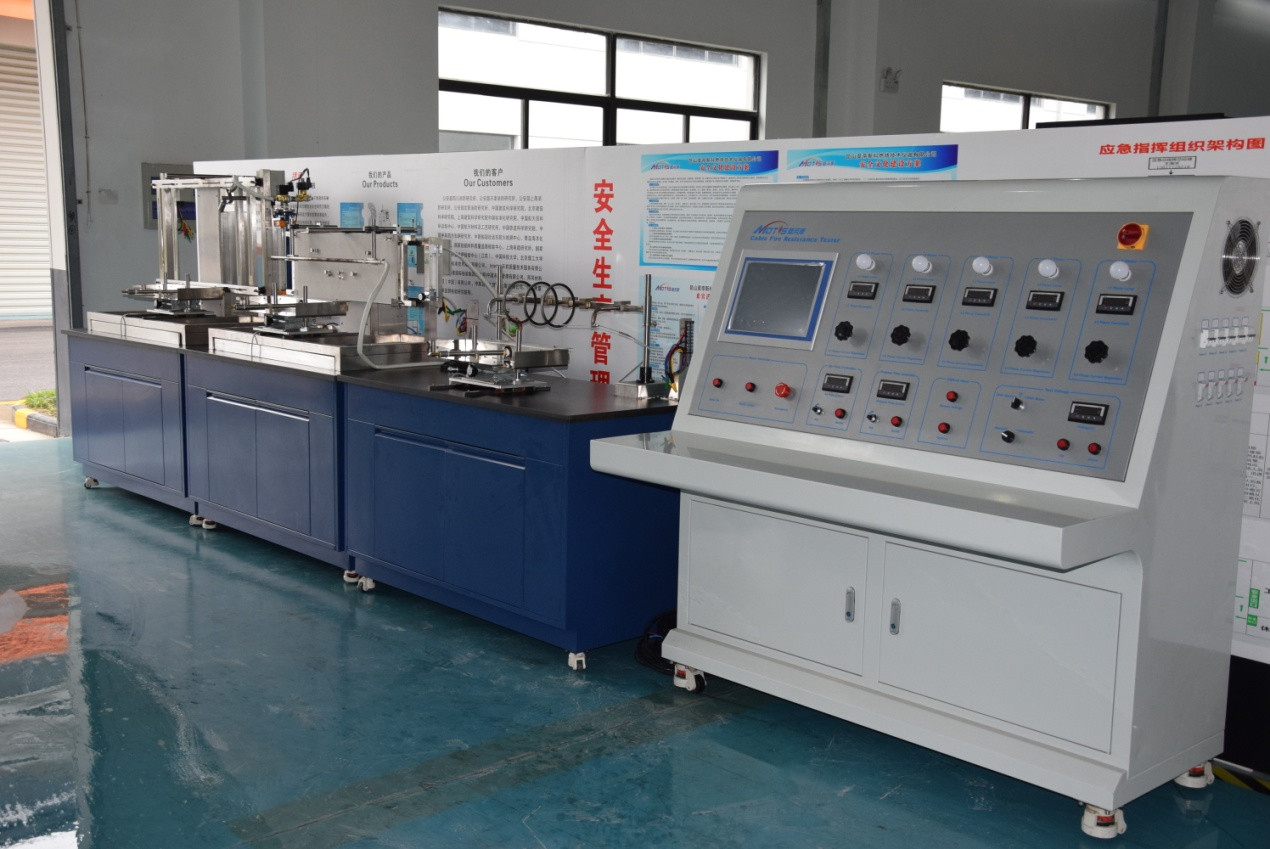

1O console principal, o controlo elétrico e o gabinete de controlo integrado de aquisição de software;
2. A caixa de controlo montada na parede é utilizada para diferentes métodos de ensaio para escolher diferentes modos;

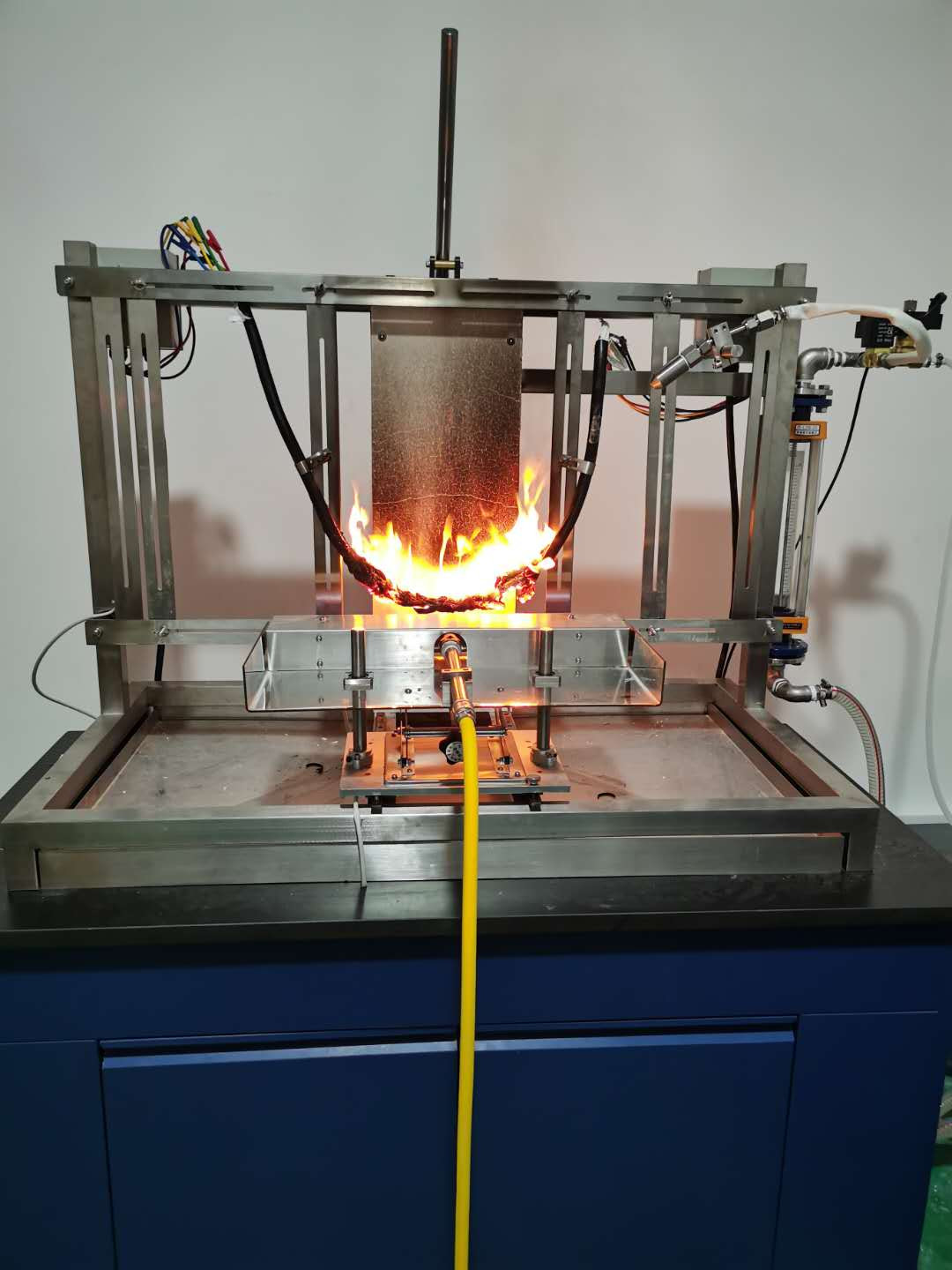

3. Plataforma de ensaio de resistência ao fogo para ensaios de cabos do tipo N;

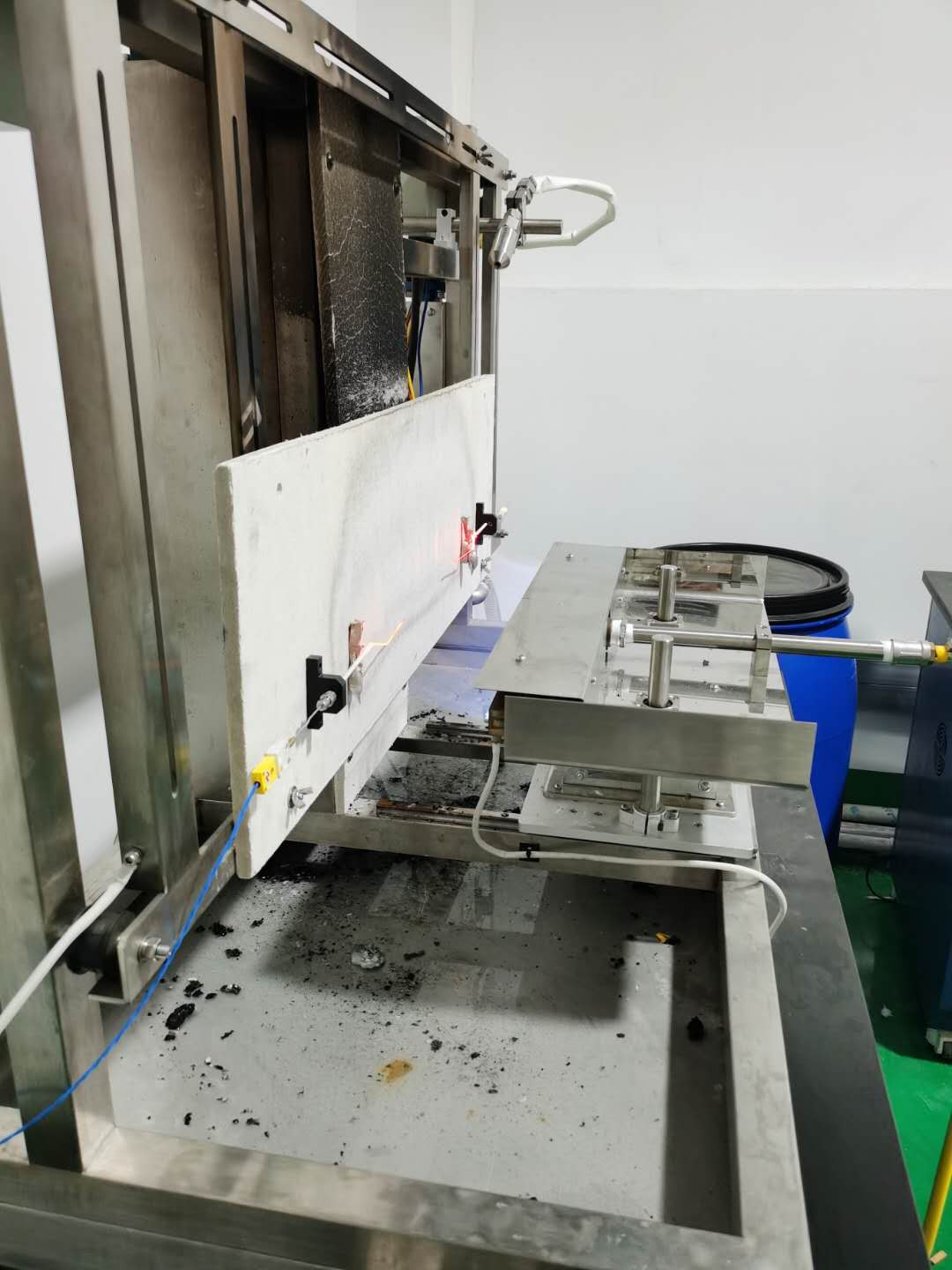

4Plataforma de ensaio integrada de pulverização de percussão resistente ao fogo para ensaios de cabos NJ;
5Plataforma de ensaio integrada de jato de percussão resistente ao fogo para ensaios de cabos do tipo NS.

O que é um cabo de resistência ao fogo?
A definição de um cabo resistente ao fogo ou classificado como resistente ao fogo é um cabo que continuará a funcionar na presença de um incêndio.Este é comumente conhecido como um cabo de integridade do circuito (CI) e é classificado como fogo de 2 horas. ... Este cabo resistente a incêndio de 2 horas foi concebido para circuitos de energia de emergência para bombas de incêndio e geradores de emergência.

O que é um teste de fogo?

Um ensaio de incêndio pode também significar um ensaio ad hoc realizado para recolher informações sobre um perigo específico, como uma configuração de construção ou armazenamento.
