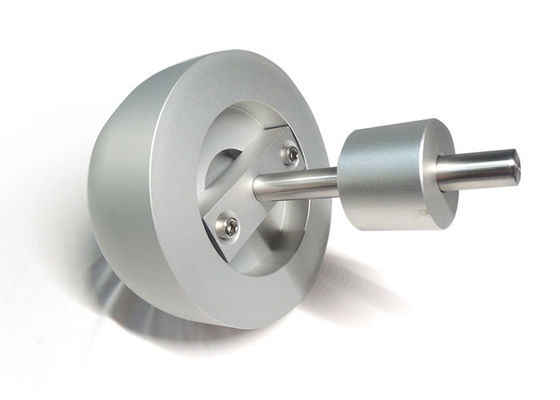

Cabeça do impacto do ISO 8124-4 dos elementos do balanço (sem acelerômetro)
Informações sobre o produto
Teste maciço, consistindo em uma esfera ou uma semi-esfera de alumínio do raio 80 milímetros de ± 3 milímetros, e uma massa total
(incluindo o acelerômetro) de 4,6 quilogramas de ± 0,05 quilogramas. A parte de impacto entre a superfície golpeou e
o acelerômetro estará homogêneo e livre dos vácuos. Os cabos conectados ao acelerômetro vão faz4e-lo
seja colocado de tal maneira que o efeito na massa da massa do teste é minimizado
Padrão do teste
ISO8124-4 6.4.1
Procedimento
Monte e instale o elemento do balanço a ser testado de acordo com as instruções do fabricante.
Suspenda o balanço com os meios da suspensão que foi fornecida com o balanço e no máximo
altura que esta licença. Se as cordas ou os cabos são os meios da suspensão, podem precisar de ser esticado dentro
ordem para permitir o curso liso quando o balanço for liberado durante o teste. Se necessário, aplique uma carga de, por exemplo,
5 quilogramas à extremidade de cada corda ou cabo e para deixá-la para 6 h ou até as cordas ou os cabos foram endireitados.
Ajuste todas as partes da instalação de modo que as correntes de suspensão para a massa do teste estejam paralelas aos meios de
suspensão para o elemento do balanço.
Suspenda e ajuste a massa do teste de modo que o ponto de contato do elemento do balanço e o centro do teste
maciço esteja no mesmo plano horizontal que o centro de gravidade do teste maciço. Assegure-se de que as correntes para o teste
maciço não são torcidos e que a massa do teste pendura em uma linha vertical.
Afixe uma marca de índice ao lado dos elementos do balanço que são apoiados por correntes, cordas, cabos ou outro
elementos de suspensão não-rígidos. A marca de índice pode estar em qualquer parte do membro suspendido que é
imediatamente abaixo do ponto de pivô na posição de resto desuspensão.
Os elementos do balanço que são apoiados por correntes, por cordas, por cabos ou por outros elementos de suspensão não-rígidos serão
aumentado ao longo de seu arco do curso até a projeção da lado-vista de uma linha reta com o ponto e o índice de pivô
formulários da marca um ângulo 60° do ± 1° com o vertical. Uma vez que o membro suspendido é levantado para a posição do teste,
alguma curvatura será produzida nos elementos de suspensão. Ajuste a posição suspendida do membro a
determine essa curvatura que fornece uma trajetória estável.
