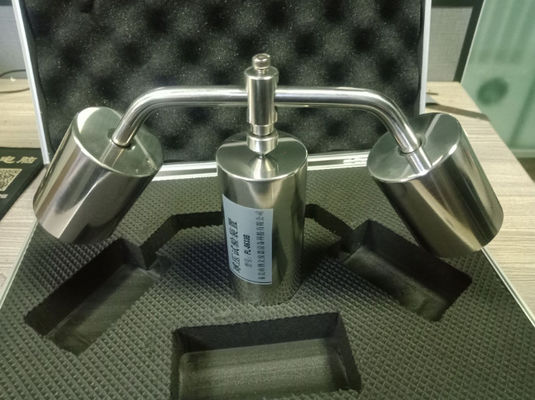

CEI60695-10-2:2014Teste de pressão da bola
OVerview:
O dispositivo é um instrumento especial concebido e fabricado em conformidade com os requisitos das disposições normalizadas pertinentes do ensaio de pressão de esferas,que é utilizado para testar a resistência ao calor de materiais não metálicos. Adequado para ensaios de resistência térmica de equipamentos eléctricos e dos seus componentes e peças, materiais sólidos de isolamento eléctrico não cerâmicos e outros materiais não metálicos.
TParâmetros técnicos:
1, carga da cabeça esférica: 20N±0,2N
2, Esfera de aço de entrada: aço de rolamento R2,5 mm (diâmetro: 5 mm)
3Material: aço inoxidável 304
4, temperatura de ensaio: 60°C±2°C
5, tamanho global: 420mm × 150mm × 60mm
6Peso líquido: 4,2 kg
STandard:
GB4706, GB2099, JG/T3050 "Isolamento de condutos elétricos e acessórios para construção", etc.
Norma IEC60695-10-2:2003 "Teste de pressão térmica anormal com bola" especifica a resistência dos materiais termoplásticos à deformação térmica causada por um projecto de ensaio de simulação de calor anormal
Balançoc- O quê?
A bola de pressão é colocada sobre o suporte e a posição do corpo de carga é ajustada adequadamente de acordo com o seu balanço e, em seguida, o corpo de carga é apertado,a bola de pressão é colocada no suporte novamente, e a situação de balanço é observada para determinar o efeito de ajustamento.
Somente no caso de equilíbrio, a bola de pressão pode ser colocada suavemente, caso contrário, a bola de pressão oscilará significativamente, se detectada por equipamentos ópticos,afectará seriamente a precisão dos resultados dos ensaios.
Método de ensaio:
O revestimento duro e os acessórios tomam três revestimentos de 80 mm de comprimento, cortam-nos em dois pedaços ao longo do eixo do revestimento e tomam uma peça de cada um como amostra.Os acessórios podem ser fabricados a partir de acessórios, conforme adequado..
Colocar a amostra e o provador de resistência térmica juntos no forno a uma temperatura de 60°C±2°C, colocar a amostra na placa do provador de resistência térmica,Colocar o objeto cônico com um diâmetro de 5 mm na extremidade inferior da amostra, e mantê-lo durante 1 hora sob a acção de uma pressão de 20 N (para a manga, deve ser pressionada sobre a sua superfície côncava), e retirar a amostra após atingir o tempo especificado.Após arrefecimento a temperatura ambienteDetermine o diâmetro da margem com uma pinça de vernier, cujo valor não deve ser superior a 2 mm, para avaliar a capacidade de deformação térmica do produto de ensaio à temperatura especificada.
Manutenção
1. R2.5 bola de aço é o rolamento de aço, prestar atenção à prevenção de ferrugem.
2Manter a face final do suporte lisa e suave.
3Impedir que a matéria estranha bloqueie o buraco do termopar 2.5.
4, para evitar o afrouxamento do parafuso de peso.
