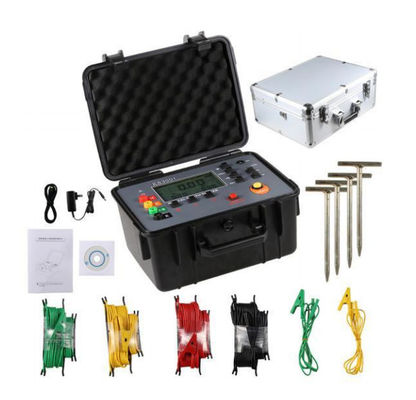

ES3001 Teste de resistividade do solo
| MOQ: | 1 |
| preço: | negoitable |
| standard packaging: | Caixa de compensado |
| Delivery period: | 25 dias úteis |
| payment method: | T/T |
| Supply Capacity: | 1 UNIT/MONTH |
Informações sobre o produto
Teste de resistividade do solo também conhecido como resistência de aterramento-teste de resistividade do solo aterramento de precisão
Teste de resistência, etc. é um instrumento comum para inspeção e medição de aterragem
Resistência instrumentos comumente utilizados, o uso de um grande ecrã LCD cinza e branco retroiluminado
tecnologia de exibição e microprocessador para atender à resistência de teste de dois, três, quatro fios e solo Shi
Requisitos de resistividade Aplicável às telecomunicações, energia elétrica, meteorologia, motores
sala, linhas de distribuição de energia de campos petrolíferos, linhas de transmissão de torre, postos de gasolina, fábricas, aterramento
Teste de precisão do instrumento, rápido, simples, estável e confiável
características.
Parâmetro técnico
| Função | Dois três quatro fios medir a resistência de aterragem, resistência do solo;Voltância do solo, medição de tensão AC |
| Temperatura e umidade ambiente | 23°C±5°C, abaixo de 75% de pH |
| Potência | 8Bateria de lítio de 4 V (integrada) |
| Voltagem de interferência | < 20V (deverão ser evitados) |
| Corrente de interferência | < 2A (deve ser evitado) |
| Medir o espaçamento dos elétrodos R | a> 5d |
| Espaçamento dos eletrodos medido | a> 20h |
| Resistência auxiliar do solo | Condição de referência < 100Ω, condição de funcionamento < 5kΩ |
| Distância | Resistência de aterragem: 0,00Ω ≈ 30,00kΩ Resistividade do solo: 0,00Ωm ≈ 9999kΩm Tensão de aterragem: 0,00V ≈ 100,0V |
| modo de medição | Medida precisa de quatro fios, três fios, simples de dois fios |
| Métodos de medição |
Resistência à ligação à terra: método de pole de mudança de corrente nominal Resistividade do solo: método de quatro polos Tensão de terra: Rectificação média ((entre interface S-ES) |
| Frequência do ensaio | 128 Hz |
| Corrente de ensaio de curto-circuito | > 20 mA (ondas senoidais) |
| Tensão de ensaio em circuito aberto | AC 28V máximo |
| Intervalo de espaçamento dos eléctrodos | Pode ser definido 1m 100m |
| Troca de engrenagem | Mudança totalmente automática 0,00Ω 30.00kΩ;mudança totalmente automática 0,00Ωm 9000kΩm |
| Iluminação de fundo | Iluminação de fundo de ecrã cinza controlada, adequada para utilização em locais escuros |
| Modo de exibição | Display LCD grande de 4 bits, iluminação de fundo de tela cinza |
| Instruções de medição | Indicador LED piscando durante a medição |
| Tamanho do LCD | 111 mm × 68 mm |
| Campo de exibição LCD | 108 mm × 65 mm |
| Tamanho do instrumento | 277.2 mm × 227,5 mm × 153 mm |
| Comprimento padrão da linha de ensaio | 4 faixas: vermelha 15m, preta 15m, amarela 10m, verde 10m cada uma |
| Linha de ensaio simples | 2 faixas: amarelo 1,6m, verde 1,6m cada |
| Rodas de aterramento auxiliares | 4PCS:φ10mm×200mm |
| Tempo de medição | Voltagem da terra:cerca de 3 vezes/segundo Resistência à terra,resistividade do solo:cerca de 7 segundos/tempo |
| Tensão da linha | Medição inferior a 100 V AC (a função de medição da tensão de solo não pode ser utilizada para medir a potência comercial) |
| Interface USB | Com interface USB, monitoramento de software, dados de armazenamento podem ser carregados para o computador, salvar e imprimir |
| Linha de comunicação | Uma linha de comunicação USB, 1,5 m de comprimento |
| Armazenamento de dados | 500 grupos, "MEM" indica armazenamento, piscando símbolo "FULL" indica que a memória está cheia |
| Revisão dos dados | Função de revisão dos dados: exibição do símbolo "MR" |
| Exibição de sobrefluxo | Função de transbordamento superior à gama: exibição do símbolo "OL" |
| Teste de interferência | Identificação automática dos sinais de interferência, indicação do símbolo "ROIDO" quando a tensão de interferência for superior a 5V |
| Ensaio de aterragem auxiliar | Com função auxiliar de ensaio de resistência ao solo, 0,00KΩ ~ 30kΩ (Rh max = 3kΩ + 100R < 50kΩ; Rs max = 3kΩ + 100R < 50kΩ) |
| Função de alarme | Alarme quando o valor medido exceder o valor de definição do alarme |
| Voltagem da bateria | Impressão em tempo real da potência da bateria, lembrando a carga oportuna quando a tensão da bateria estiver baixa |
| Desligamento automático | Indica desligamento automático após 15 minutos |
| Consumo de energia | Standby: 40mA Max ((Luz traseira desligada) Ligue a luz traseira: cerca de 43mA medição: 75mA Max ((Luz traseira desligada) |
| Peso | Instrumento: 2450 g ((incluindo bateria) Linhas de ensaio:1300 g Bastão auxiliar de ligação à terra: 850 g ((4 PCS) |
| Temperatura e umidade de trabalho | -10°C-40°C; inferior a 80% de pH |
| Temperatura e umidade de armazenamento | -20°C-60°C; abaixo de 70% de pH |
| Protecção contra sobrecarga | Resistência à ligação à terra:AC 280V/3 segundos entre as portas H-E e S-ES |
| Resistência ao isolamento | > 20MΩ ((500V entre o circuito e a caixa) |
| Resistência à pressão | AC 3700V/rms ((entre o circuito e a caixa) |
| Propriedades eletromagnéticas | IEC 61326 (EMC) |
| Adequado para os regulamentos de segurança |
IEC61010-1 ((CAT III 300V,CAT IV 150V,nível de poluição 2); IEC 61010-031; IEC61557-1 (resistência ao aterramento); IEC61557-5 ((resistividade do solo); JJG 366-2004. |
