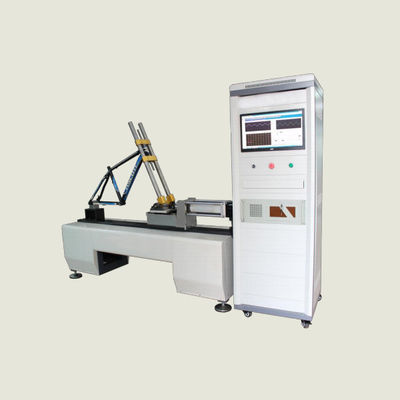

Verificador dinâmico da fadiga do quadro da bicicleta vertical e horizontal
| MOQ: | 1 unidade |
| preço: | negotiated |
| standard packaging: | Caixa de compensado |
| payment method: | L/C, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 10 unidades/meses |
Verificador dinâmico da fadiga da onda de seno
,Verificador dinâmico horizontal da fadiga
Bicicleta Máquina de ensaio de fadiga vertical e horizontal
Teste de fadiga dinâmica horizontal do quadro da bicicleta
Aplicação do Teste de Fadiga Dinâmica Horizontal do Quadro da Bicicleta
Esta máquina para testes de fadiga de quadros de bicicletas pode testar o teste de fadiga de pedalar do quadro de bicicletas EN 15194 bicicleta elétrica, ISO4210-6.4.4 todos os estilos de armação da presente especificação de ensaio.
Princípios de ensaio
De acordo com a norma: EN 15194 bicicleta elétrica, ISO4210, EN14781 roadster, EN14766 mountain bike, EN14764 carro urbano. concebido pela CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS,BS Normas de ensaio de nove países.
Método de ensaio
1 Fixar o quadro na máquina de ensaio de acordo com o método padrão, podendo a posição do garfo ser ajustada manualmente para se adequar ao tamanho do quadro.
2 Fixar o condutor e o garfo no eixo do rolo, fixar o gancho traseiro no eixo traseiro e bloquear o bloco de fixação do eixo traseiro.
3 Fixar o conjunto do dispositivo de carga vertical do quadro na máquina de ensaio de acordo com o método padrão;a altura da viga de carga pode ser ajustada manualmente para se adequar à altura do quadro.
4.Estabelecer no computador o valor da força de ensaio e o número de vezes necessárias para o ensaio.
5.Ajustar a deformação máxima do quadro permitida, a máquina irá parar automaticamente o ensaio após exceder alguma deformação.
6.Iniciar o programa de teste para iniciar o teste, o teste atinge o número de vezes definido ou danificação da peça de ensaio, parar automaticamente o teste e reter os resultados do teste.
Ciclo de ensaio de fadiga horizontal do quadro e valor da força
| Tipo de bicicleta | Bicicletas da cidade | Bicicletas para crianças | Bicicletas de montanha | Corridas |
|
Valor da força para a frente F/N |
450 | 450 | 1200 | 600 |
| Valor da força para trás F/N | 450 | 450 | 600 | 600 |
| Período de ensaio Ciclo | 100000 | 100000 | 50000 | 100000 |
Parâmetros técnicos
| Frequência máxima da máquina | 5 Hz |
| Capacidade do sensor | Sensor de tipo disco 5000N*1pcs |
| Resolução do elemento de carga | 1/10000 |
| cilindro elétrico | Controle por servo do cilindro elétrico |
| Corrida de deslocamento | 150 mm ((± 75 mm) |
| Número de ensaios | 0-999999 definido arbitrariamente |
| Método de controlo | Controle de força em circuito totalmente fechado |
| Frequência máxima da máquina | Computação automática, com deslocamento, força, tempo e outros métodos de controlo |
| Software de controlo | Software especial desenvolvido por conta própria |
| Método de exibição | Computador de controlo e monitor |
| Aquisição de dados | Cartão de aquisição de alta velocidade |
| Frequência de aquisição de força | > 200 kHz |
| Forma de onda de força | Onda senoidal |
| Paragem automática | Paragem automática quando a força não atinge a definição, paragem automática quando a peça de ensaio estiver danificada |
| Formato de impressão do relatório | Resultados dos ensaios de auto-salvagem para elaboração de relatórios |
|
Instalação de ensaio |
1 conjunto |
|
Peso |
400 kg |
|
Fornecimento de energia |
AC220V,15A |
|
Dimensão |
Banco de ensaio: 2400*820*900 mm Cabine de controlo: 600*600*1830mm (L*W*H) |
Descrição da função do computador em linha.
1Controlador de conversão de sinal.
(1) Sensor de carga
(2) Receptor de conversão de sinal
A função básica executa o programa de ensaio do tubo de sela para obter as seguintes informações.
(1) Força em tempo real versus curva de tempo
(2) Frequência em tempo real versus curva de tempo
(3) Valor máximo da força de tração
(4) Valores de fractura em tempo real
(5) Comparação de gráficos
(6) Desvio-padrão
