Analisador de Calor de Liberação de Cone ISO5660
Forneça suporte de dados preciso e confiável para o teste das propriedades de combustão de seus materiais.
Visão Geral do Produto

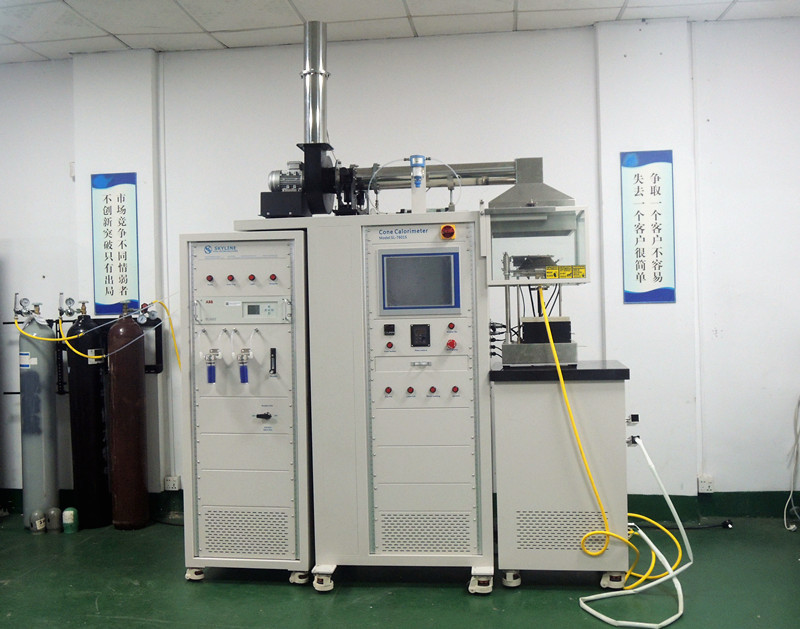

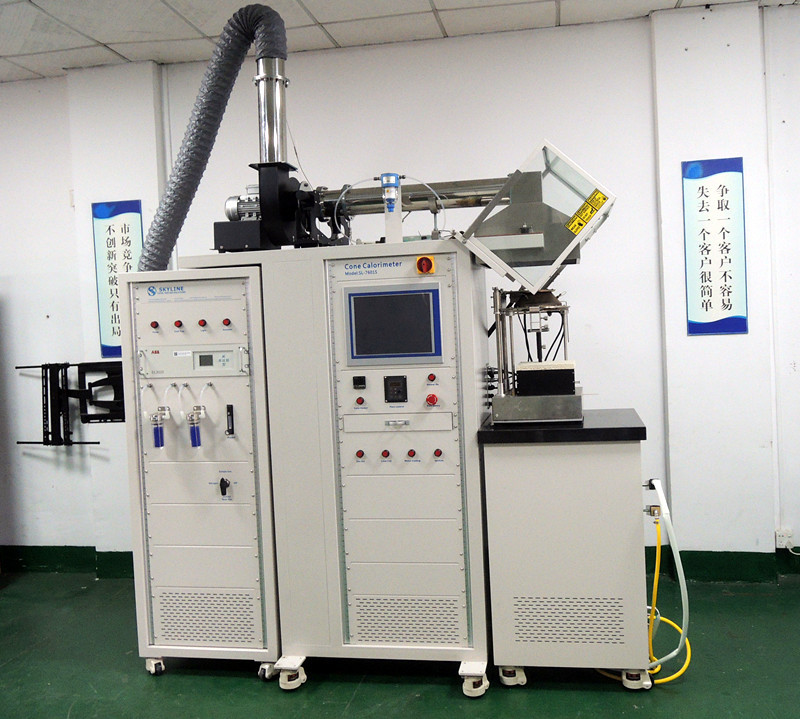

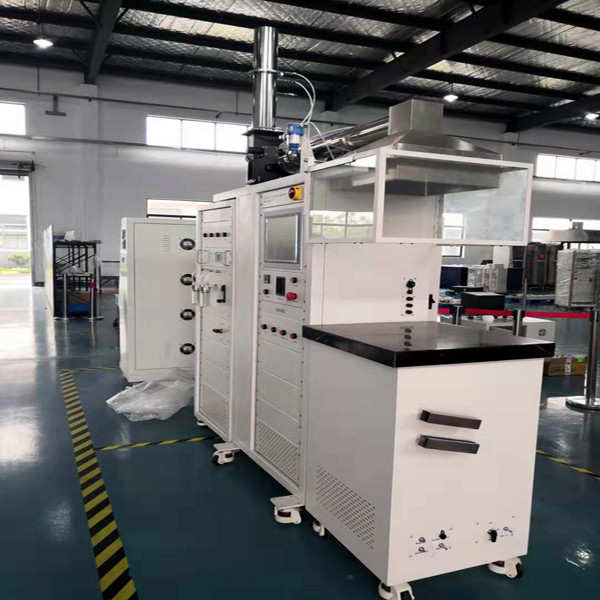

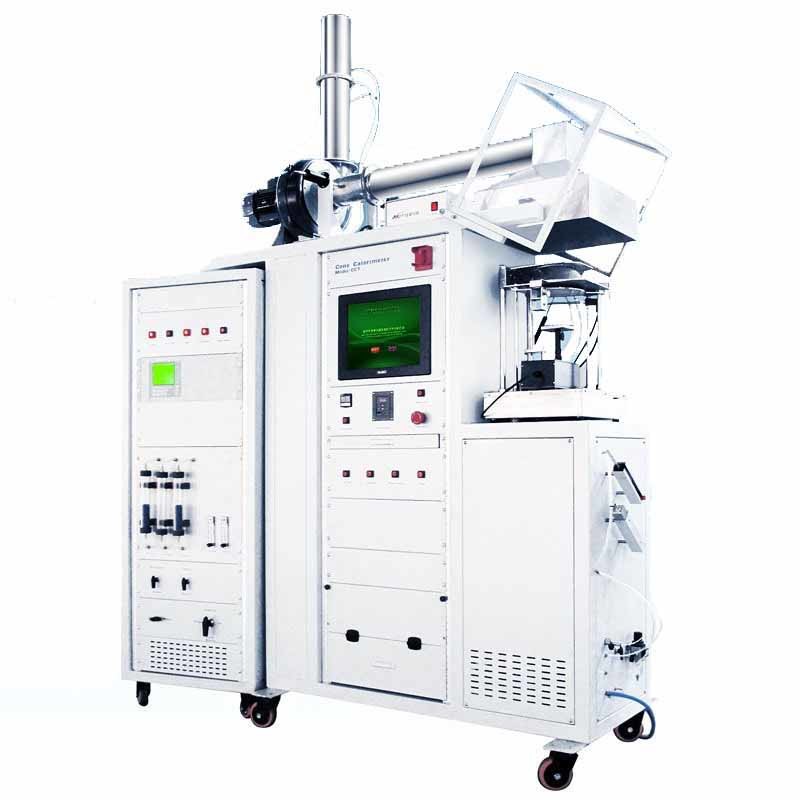

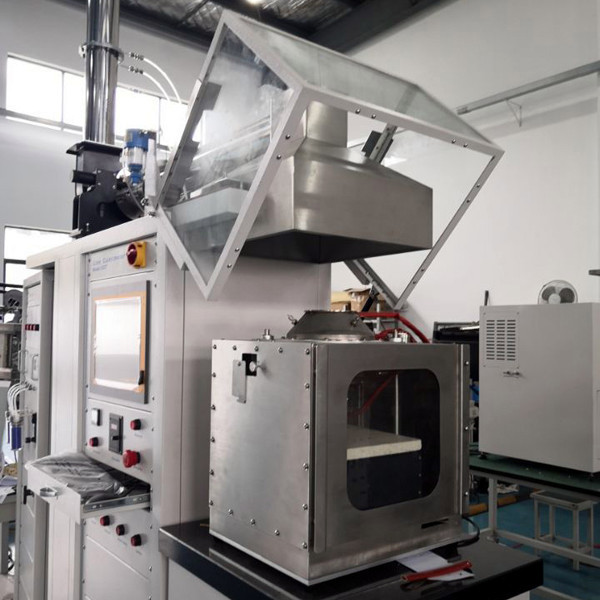

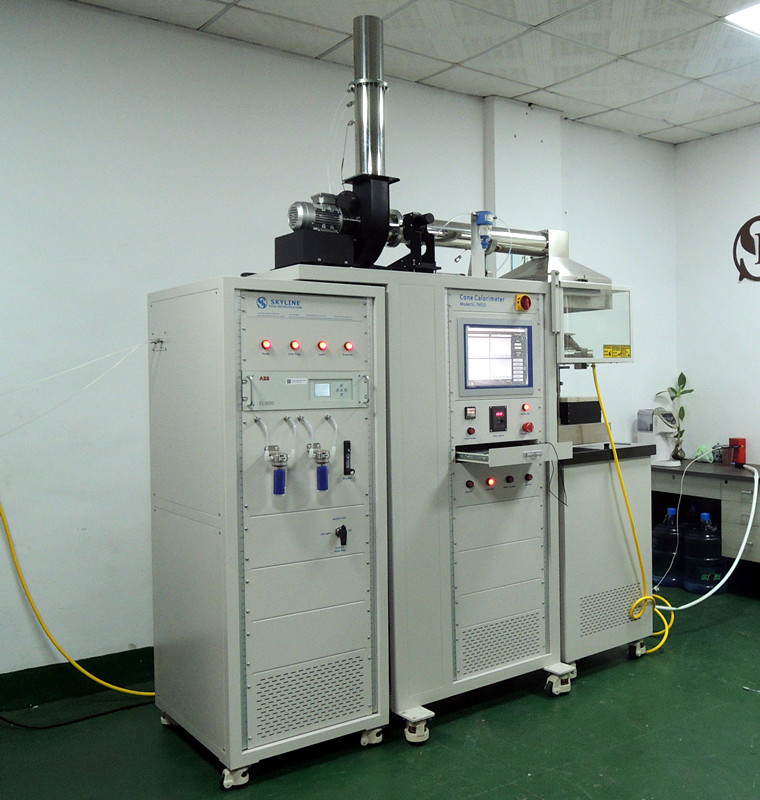

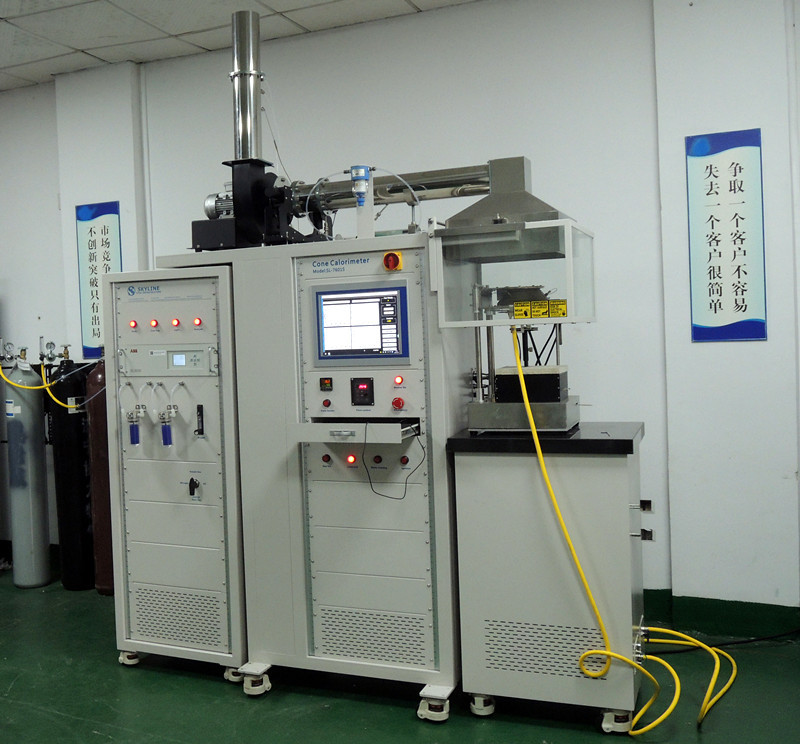

O Calorímetro de Cone SL-FL01 é um instrumento de teste de precisão baseado no princípio do consumo de oxigênio, projetado para medir com precisão o desempenho de combustão dos materiais. O cerne deste princípio é que o calor liberado por unidade de oxigênio consumido durante a combustão é essencialmente constante (medido como 13,1 MJ/kg ± 5%). Desenvolvido por V. Babrauskas do NIST e outros em 1982, e continuamente aprimorado por mais de 30 anos, tornou-se um dos instrumentos de teste mais importantes para estudar o comportamento de combustão dos materiais.
O SL-FL01 está em estrita conformidade com padrões de teste autorizados internacionais como ASTM E1354 e ISO 5660, e é amplamente aplicável a P&D em materiais de construção, polímeros, produtos eletrônicos e muito mais, ajudando você a passar por rigorosas certificações de qualidade e acelerar a entrada de produtos no mercado.
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007
Elétrica: 230 volts Nominal 50 Amps
Temperatura Ambiente: Operação 10°C a 35°C
Temperatura Ambiente: Operação 10°C a 35°C
Dimensões: Aparelho: 1800mm (L) x 900mm (A) x 2600mm (P)
Fornecimento de Gases: Metano, Nitrogênio, Ar Comprimido
Características do Produto
1. Calorímetro de Cone com gabinete de análise móvel, pode ser conectado a um sistema de teste de alta taxa de liberação de calor como ISO 9705, EN 13823 etc., em conformidade com os padrões de teste ISO 5660, ASTM E1354, BS 476 Parte 15 etc.
2. Corpo de teste integrado e gabinete de análise de 19 polegadas, computador com tela sensível ao toque de 15 polegadas com PC embarcado, para controle total e teste automático.

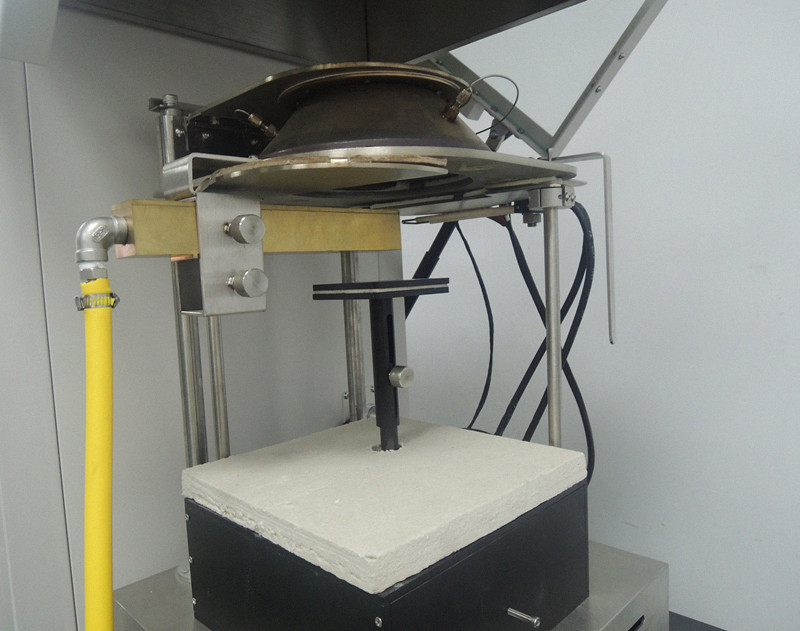

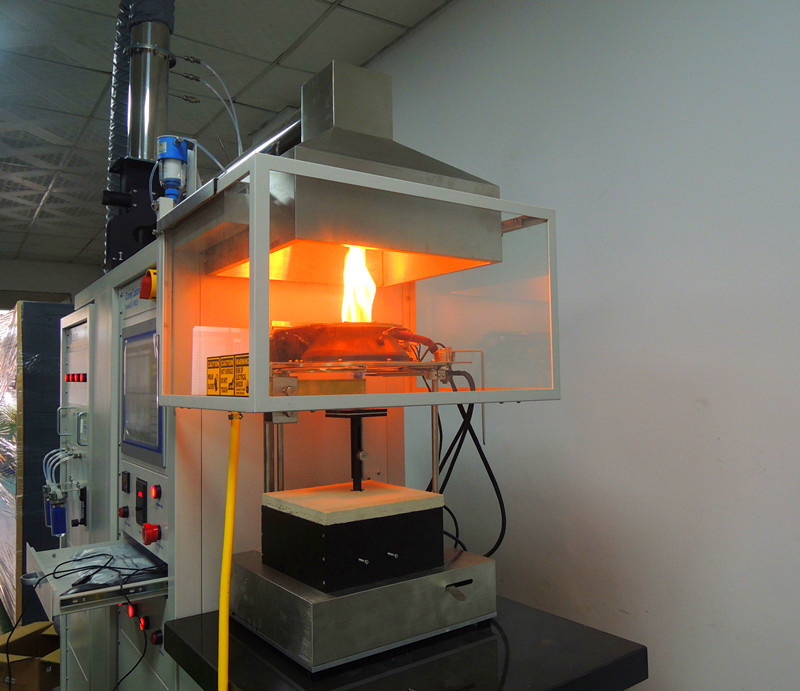

3. Aquecedor cônico com potência nominal de 5000W, saída de calor de 0 ~ 100kW/m², usando controlador de temperatura PID, enquanto o cone de radiação pode ser horizontal ou vertical.
4. Exposto à parte central da superfície da amostra na faixa de 50 x 50mm, a radiação no centro do desvio não é superior a 2%.
5. Faixa de pesagem da amostra 0 ~ 3000g; precisão: 0,1g.
6. Obturador de Divisão Automática abre automaticamente para transmitir radiação para a amostra.
7. Analisador de oxigênio paramagnético ABB EL3020, usando o método de mudança paramagnética para medir a concentração de oxigênio no gás. Faixa de concentração de 0-25%.
8. Análise de densidade de fumaça usando sistema a laser, o sistema consiste em um laser He Ne de 0,5mW, o detector principal e o detector auxiliar.
O sistema de exaustão consiste no ventilador, na tampa de coleta de fumaça, no tubo de exaustão e no medidor de fluxo de placa de orifício e assim por diante. Vazão do ventilador de exaustão de 0 ~ 50g/s, precisão de 0,1g/s.
9. Amostrador de anel foi instalado a partir do capuz de coleta de fumaça a 685 mm, com 12 furos.
10. A vazão de exaustão deve ser determinada medindo a diferença de pressão em ambos os lados do orifício de borda afiada 350 mm acima do ventilador, o diâmetro interno da placa de orifício de borda afiada é de 57mm + 1mm.
11. Sistema de amostragem de gás ABB SCCS compreende bomba de amostragem, filtro, armadilha fria, descarga de água residual, filtros de água e filtros de CO2;
Sistema de resfriamento de água portátil sem necessidade de rede de água e encanamento ao usar o medidor de fluxo de calor (para ISO 5660).
12. Para calibrar a resposta de todo o sistema de teste, o uso de um queimador de latão com abertura quadrada, usado para medir o valor do coeficiente C.
13. O sistema de aquisição de dados é capaz de registrar a saída do analisador de oxigênio, medidor de orifício, termopar e outros instrumentos.
Vantagens competitivas principais
Credibilidade dos Dados – Comparabilidade de classe mundial
Eficiência de Custo – Tudo em um, econômico
Precisão do Teste – Alta repetibilidade, baixa variância
Segurança Operacional – Seguro para P&D e CQ
Aplicação
Teste e certificação de desempenho de combustão de materiais de construção
Análise de características de combustão em P&D de materiais poliméricos
Avaliação de desempenho de segurança de materiais de produtos eletrônicos
Controle de qualidade e inspeção pré-embarque de fábrica
Perguntas Frequentes
Q1: Quais padrões o SL-FL01 atende e como a conformidade com a ISO 5660 é garantida?
R1: Ele está em conformidade com ASTM E1354, ISO 5660:2015 e mais de dez outros padrões. A conformidade é garantida por meio de procedimentos rigorosos de projeto, fabricação e calibração, com verificações regulares usando materiais de referência certificados.
Q2: Ele pode lidar com o meu tipo e forma de material?
R2: Sim – funciona para materiais de construção, polímeros, eletrônicos e muito mais, em várias formas (placas, espumas, filmes). Para especificações detalhadas adaptadas à sua amostra, basta entrar em contato conosco.
Q3: E quanto à automação e software?
R3: O sistema inclui software inteligente para monitoramento em tempo real, registro automático de dados e geração instantânea de relatórios – economizando um trabalho manual significativo.
Q4: Quão eficaz em termos de custo é?
R4: Uma unidade mede liberação de calor, fumaça, tempo de ignição, espécies gasosas (CO, CO2, O2) e perda de massa – sem necessidade de múltiplos instrumentos. Economiza espaço no laboratório, reduz os custos de compra e seus dados confiáveis ajudam você a passar pelas certificações mais rapidamente.
Q5: Como um calorímetro de cone difere de um testador de índice de oxigênio?
R5: O calorímetro de cone fornece dados abrangentes de comportamento de incêndio (especialmente taxa de liberação de calor) com base no consumo de oxigênio, enquanto o testador de índice de oxigênio mede apenas a concentração mínima de O2 para sustentar a queima. Eles servem a propósitos diferentes – o cone fornece uma imagem mais completa.
Q6: Você suporta cenários de teste complexos?
R6: Sim – temos uma ampla biblioteca de aplicações e podemos personalizar configurações de teste, preparação de amostras e métodos de análise para atender aos seus requisitos exclusivos. Basta nos dizer o que você precisa.
Serviço pós-venda e suporte técnico
Um ano de suporte pós-venda, assistência técnica vitalícia
Instalação e calibração de equipamentos
Serviços de calibração
Suporte ao desenvolvimento de métodos de teste
Treinamento técnico
Informações de contato
Para obter as especificações técnicas completas, uma cotação ou para agendar uma demonstração, entre em contato com nossa equipe de vendas ou revendedores autorizados. Forneceremos suporte técnico e serviços profissionais e rápidos.
Padrões
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007
Requisitos de Instalação
Elétrica: 230 volts Nominal 50 Amps
Temperatura Ambiente: Operação 10°C a 35°C
Dimensões: Aparelho: 1800mm (L) x 900mm (A) x 2600mm (P)
Fornecimento de Gases: Metano, Nitrogênio, Ar Comprimido
Cone Calorimeter.pdf
Como funciona um calorímetro de cone?
O Cone é uma ferramenta de teste de incêndio baseada no princípio de que a quantidade de calor liberada de uma amostra em combustão está diretamente relacionada à quantidade de oxigênio consumido durante a combustão. A quantidade de calor que um material gera está diretamente alinhada com a gravidade de um incêndio, como a taxa de crescimento do incêndio.
