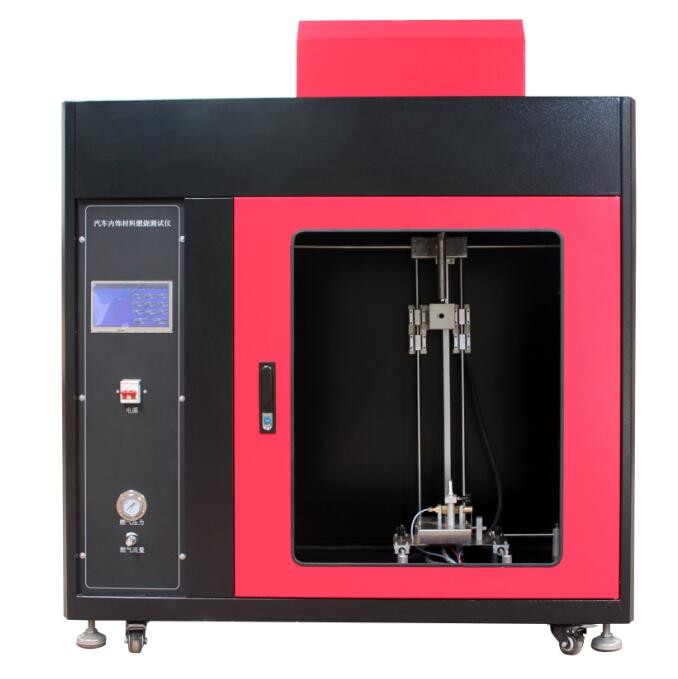

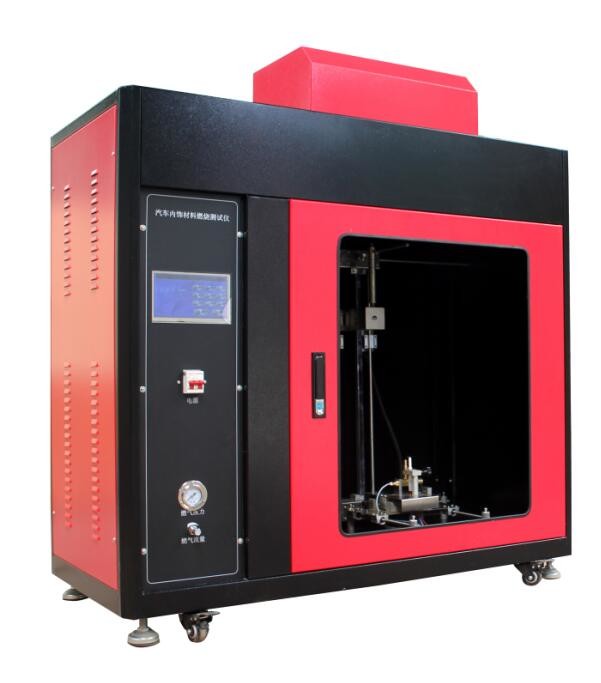

Teste de combustão vertical de materiais interiores de automóveis

Teste de combustão vertical de materiais interiores de automóveis

Introdução do produto

De acordo com a norma GB32086-2015 “Requisitos técnicos e métodos de ensaio para as características de combustão vertical de determinados tipos de materiais interiores de automóveis”,Cumprir plenamente os requisitos técnicos especificados na norma nacional GB32086, e é aplicável a cortinas para interiores de automóveis M3 que transportem mais de 22 passageiros.Não aplicável aos autocarros urbanos com passageiros em pé.

Parâmetros técnicos

1. PLC + controlo de ecrã táctil;
2. O queimador Bunsen acende automaticamente, a chama pode ser definida arbitrariamente;
3. Tempo de registo T1/T2/T3 9999S;
4. Resolução mínima do temporizador: 0,1 S;
5. O tempo de aplicação da chama pode ser pré-definido (temporização automática); faixa de comando: 0,1 s-999,9 s; precisão de tempo 0,1 s, após atingir o tempo de queima definido, o queimador (queimador) Bunsen retorna automaticamente;
6. O lado frontal do suporte da amostra deve estar voltado para a janela de observação do equipamento para facilitar a observação e a combustão da amostra;
7. Capuz de fumo: (caixa externa de pulverização eletrostática de chapas laminadas a frio);
8. O queimador Bunsen (queimador) inclina-se automaticamente 45°;
9. Altura da chama: 10-100 mm ajustável continuamente;
10. Fornecimento de energia: 220VAC-15% 220VAC+10% 500W (sistema trifásico monofásico)
11. Dimensões da pinça da amostra: A altura do quadro é de 560 mm e consiste em duas hastes paralelas espaçadas entre si por 150 mm. Há uma agulha fixa que segura a amostra na hastes.O diâmetro da agulha fixa não é superior a 2 mm e o comprimento é de pelo menos 27 mm.Para fixar a amostra na agulha fixa e a uma certa distância do quadro, deve instalar-se perto da agulha fixa uma coluna de posicionamento com um diâmetro de 2 mm e uma altura de pelo menos 20 mm.
12. Placa de pressãoA placa de pressão em U deve ser plana e rígida, de um material adequado, do tamanho do suporte da amostra,e uma espessura de 1.0 mm ± 0,1 mm. A placa de pressão em forma de U deve ser plana e rígida, de um material adequado, do tamanho do suporte da amostra e de espessura de 1,0 mm ± 0,1 mm.
13. Lâmpada de gás: A lâmpada de gás encontra-se abaixo da amostra, no plano que atravessa a linha central vertical da amostra e a superfície da amostra.formando um ângulo de 30° com o plano em que se encontra a amostra. A parte superior da lâmpada de gás é testada. A borda inferior da amostra é de 20 mm. Quando a lâmpada de gás é colocada verticalmente, a lâmpada de gás é acesa e a altura da chama é regulada para 40 mm±2 mm,que é a distância entre a boca do bico da lâmpada a gás e a ponta da chamaO diâmetro interno do bico do gás é 0,18 + 0,03 0
14. Gás utilizado em lâmpadas a gás: gás propano industrial, gás butano ou gás de petróleo liquefeito (fornecido pelo cliente)
15. IluminaçãoLâmpadas LED 20W × 2

16Parâmetros relacionados com o ecrã táctil

1. Tamanho: 7 polegadas Tamanho efetivo do ecrã Comprimento 15,4 cm Largura 8,59 cm
2. Resolução: 800 x 480
3. Interface de comunicação RS232, 3.3V CMOS ou TTL, modo porta serial
4. Capacidade de armazenamento: 1G
5. Usar hardware puro FPGA driver display, "zero" tempo de inicialização, energia para executar
6. Usando a arquitetura M3 + FPGA, M3 é responsável pela análise de instruções, FPGA concentra-se no display TFT, velocidade e confiabilidade lideram o mesmo programa
7. O controlador principal adota um processador de baixa energia e entra automaticamente no modo de economia de energia
