Destacar:
UL94 Câmara de ensaio de inflamabilidade
, Câmara de ensaio de inflamabilidade ISO 6722
, Câmara de ensaio de inflamabilidade horizontal
Comprimento dos fios testados: 600 mm ((24 in): |
Ângulo de fixação da amostra: 45 graus |
Combustão de gás utilizando gás propano de alta pureza: |
Gás de petróleo liquefeito |
Ignição automática: |
chama queima a amostra continuar 15 segundos e desligar automaticamente |
O gas de combustão não é fornecido com o testador: |
Deve ser fornecido pelo cliente |
Padrões da reunião: |
UL94, ISO 6722 |

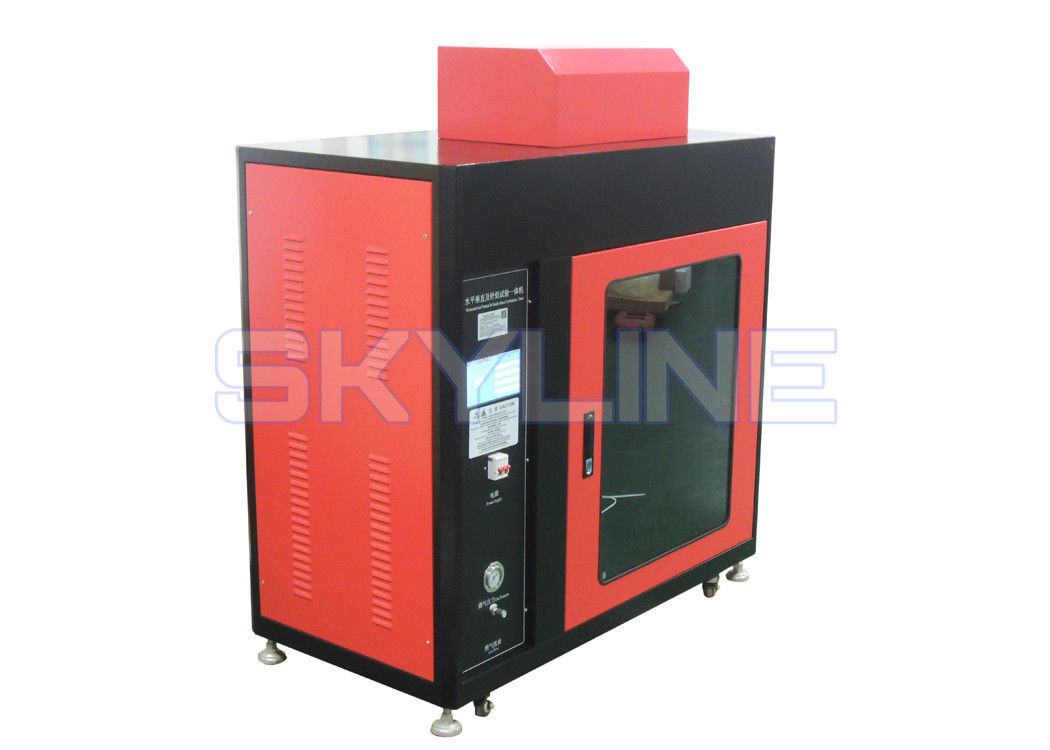

SL-S29 Horizontal-vertical Inflamabilidade Testeiro
Produto Introdução

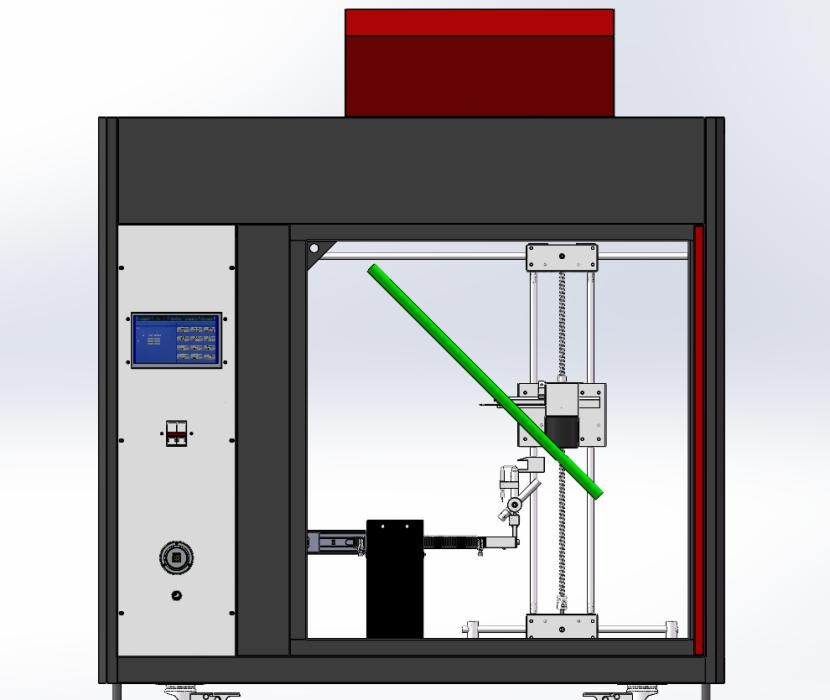

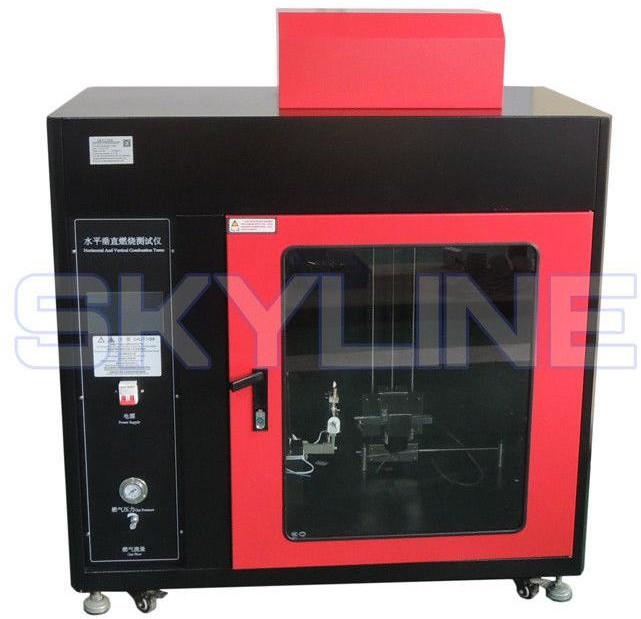

Máquina de ensaio de inflamabilidade horizontal e vertical
Câmara de chama UL 94 Câmara de chama horizontal, câmara de chama vertical
Para o ensaio de inflamabilidade de materiais plásticos utilizados em aparelhos e aparelhos eléctricos de consumo.Inclui um suporte de amostra totalmente ajustável e controles de fluxo de gás de precisão.
Esta câmara de ensaio destina-se principalmente ao diâmetro do condutor superior a 8 mm (área de secção superior a 0,5 mm2) ou inferior a 8 mm (área de secção inferior a 0,05 mm2).5 mm2) de avaliação da inflamabilidade de fios e cabos simples. Adequado para equipamentos de iluminação, aparelhos eléctricos de baixa tensão, aparelhos domésticos, ferramentas eléctricas, motor eléctrico, ferramentas eléctricas, instrumentos electrónicos, instrumentos eléctricos,Conectores e acessórios elétricos, tais como produtos e componentes elétricos e eletrónicos da investigação, departamento de produção e inspecção de qualidade.
Norma de ensaio
UL 94-2006 CEI 60695-11-3 CEI 60695-11-4
UL94:Ensaios de inflamabilidade de materiais plásticos para partes de dispositivos e aparelhos UL94HB: Ensaios de queima horizontal
V-0,1,2: Teste de queima vertical de 20 mm
94-5VA,B: 500W ((125 mm) Teste de combustão vertical 94VTM-0,1,2: Teste de queima vertical de material fino
94HBF,94HF-1,2: Ensaio de material espumado de queima horizontal
IEC 60695-11-10:Ensaios de risco de incêndio - Parte 11-10: Chamas de ensaio - Métodos de ensaio de chama horizontal e vertical de 50 W
IEC 60695-11-20: Ensaios de risco de incêndio - Parte 11-20: Flama de ensaio - Métodos de ensaio de chama de 500 W
IEC 60695-11-4:Teste de risco de incêndio - Parte 11-4: Chamas de ensaio - Chamas de 50 W - Aparelho e método de ensaio de conformação
IEC 60695-11-3:Ensaios de risco de incêndio - Parte 11-3: Chamas de ensaio - Chamas de 500 W - Aparelho e método de ensaio de conformação
ISO 6722 (em inglês)
Parâmetro técnico
| Espécies |
500W ((classe 5V)) |
50W ((HB/classe V) |
| Chama de ensaio |
500 W ((teste de combustão para classificação V-0, V-1, V-2) |
50W ((teste de combustão para classificação V-0, V-1, V-2) |
| Tubos de queima |
Diâmetro interno: Φ 9,5 mm±0,3 mm |
Diâmetro interno: Φ 9,5 mm±0,3 mm, |
| Ângulo de queima |
0°, 20°, 45° |
0°, 20°, 45° |
| Termócopo |
Tipo K (Ni/Cr - Ni/Al) |
Tipo K (Ni/Cr - Ni/Al) |
| Tamanho do termocouple |
0.5 mm |
0.5 mm |
| Bloco de cobre padrão |
9 mm±0,01 mm, peso:10 g±0,05 g antes da perfuração. |
5.5 mm±0,01 mm, peso:76 g±0,01 g antes da perfuração. |
| Tempo para o aumento da temperatura |
De 100°C ± 5°C a 700°C ± 3°C;
54s±2s (presetado)
|
De 100°C ± 5°C a 700°C ± 3°C;
44s±2s (predefinido)
|
| Fluxo de gás |
965 ± 32 ml/min |
105 ± 10 ml/min |
| Fornecimento de gás |
Metano,min.98% de pureza |
Metano,min.98% de pureza |
| Coluna de água |
125 m±5 mm |
‹10 mm |
| Tempo de ensaio |
54 ± 2 s |
44 ± 2 s |
| Indicador de altura da chama |
40 ± 1 mm |
20 ± 1 mm |
| Volume da câmara |
> 0,5 m3, interior preto |
> 0,5 m3, interior preto |
| Conformidade com a norma |
UL94, IEC60695-11-3, IEC60695-11-20 |
UL94, IEC60695-11-4, IEC60695-11-10 |
| Combustão de gás utilizando gás propano de alta pureza |
gás liquefeito de petróleo |
| Comprimento dos fios testados: 600 mm ((24 in) |
Ângulo de fixação da amostra: 45 graus |
| O queimador bunsen tem 13mm buraco de entrada e 10mm (3/8 polegadas) diâmetro nominal, tubo de fogo de pulverização diâmetro de chama externa é de 100mm (4in) |
Flama interna é de 50 mm (~ 1/2 polegada), temperatura da chama interna de pelo menos 900 graus Celsius |
| A chama do queimador Bunsen deve ser colocada na parte inferior das amostras e perpendicular ao eixo da amostra |
A ponta da lâmina interna deve estar no ponto médio da amostra |
| Ignição automática |
chama queima a amostra continuar 15 segundos e desligar automaticamente |
| Depois de queimar 15 segundos |
vai tempo de queima contínua, completar o tempo de queima contínua até que a queima contínua esmagamento fora e colocar fora o botão de parada |
|
O gas de combustão não é fornecido com o testador
|
Deve ser fornecido pelo cliente |
Características
O ensaio de queima vertical de um único cabo é definido pelo tamanho Bunsen (queimador Bunsen) e pela fonte específica de gás (Bing Wan),De acordo com uma certa altura da chama e uma certa aplicação do ângulo de chama no estado vertical da aplicação da amostra para testar o tempo de ignição, de ignição, de duração da combustão e de combustão para avaliar a sua duração, o risco inflamável e de incêndio.
