Testador de Inflamabilidade Horizontal / Vertical UL94 para Materiais Plásticos
Informações do produto
Máquina de Teste de Inflamabilidade Horizontal e Vertical
Câmara de chama UL 94. Câmara de chama horizontal, câmara de chama vertical

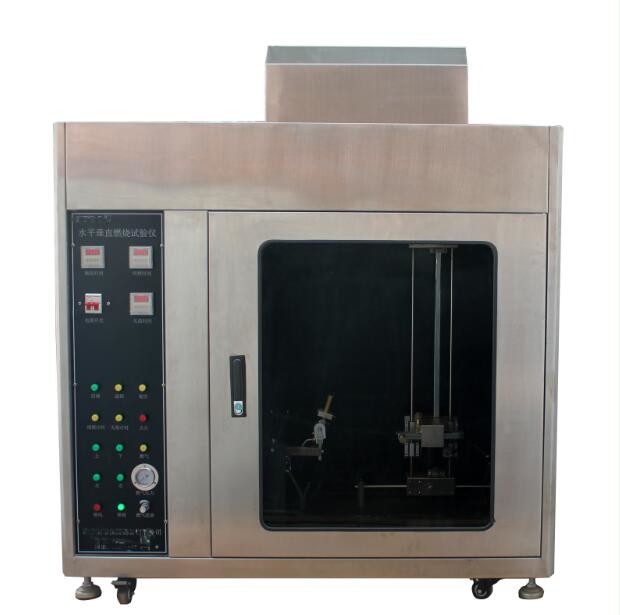

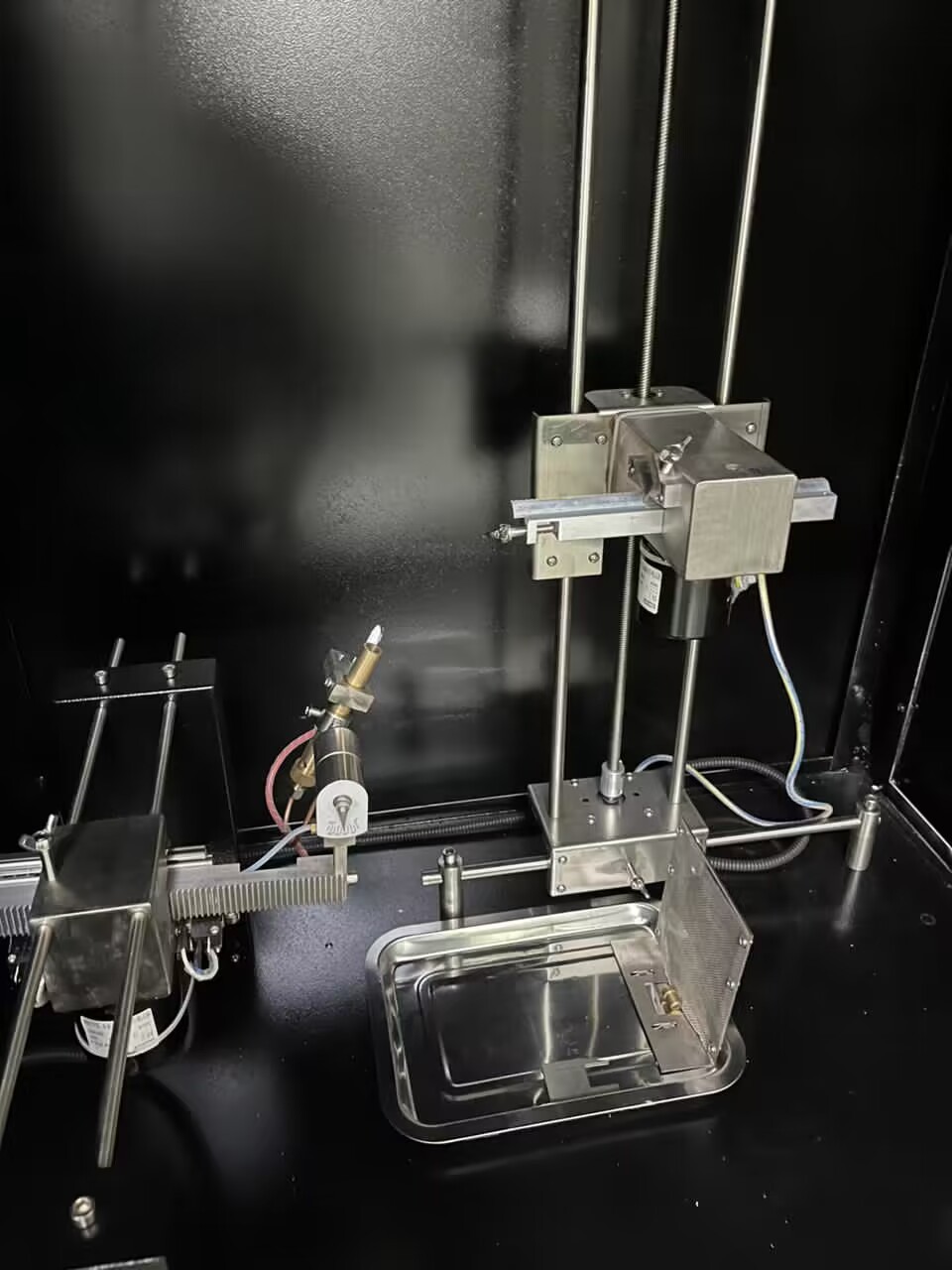

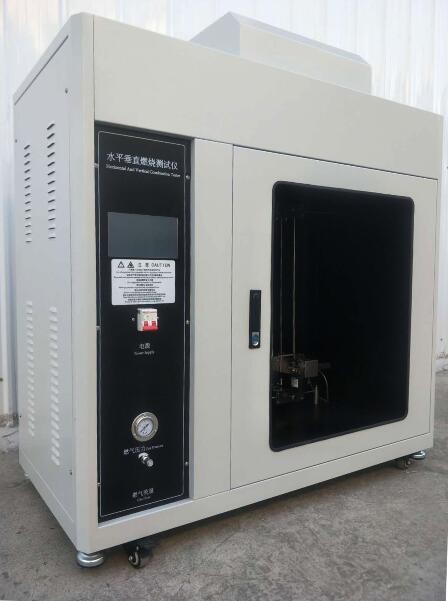

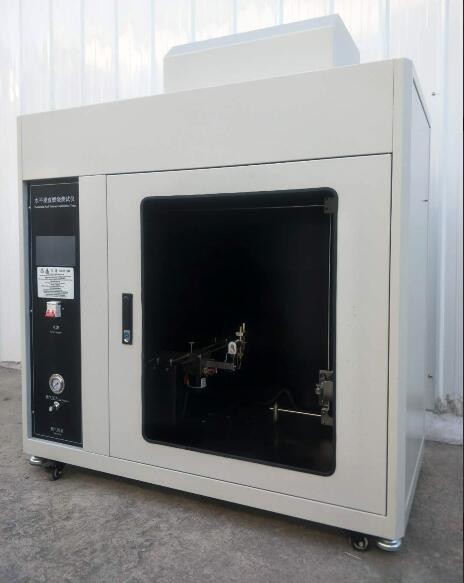

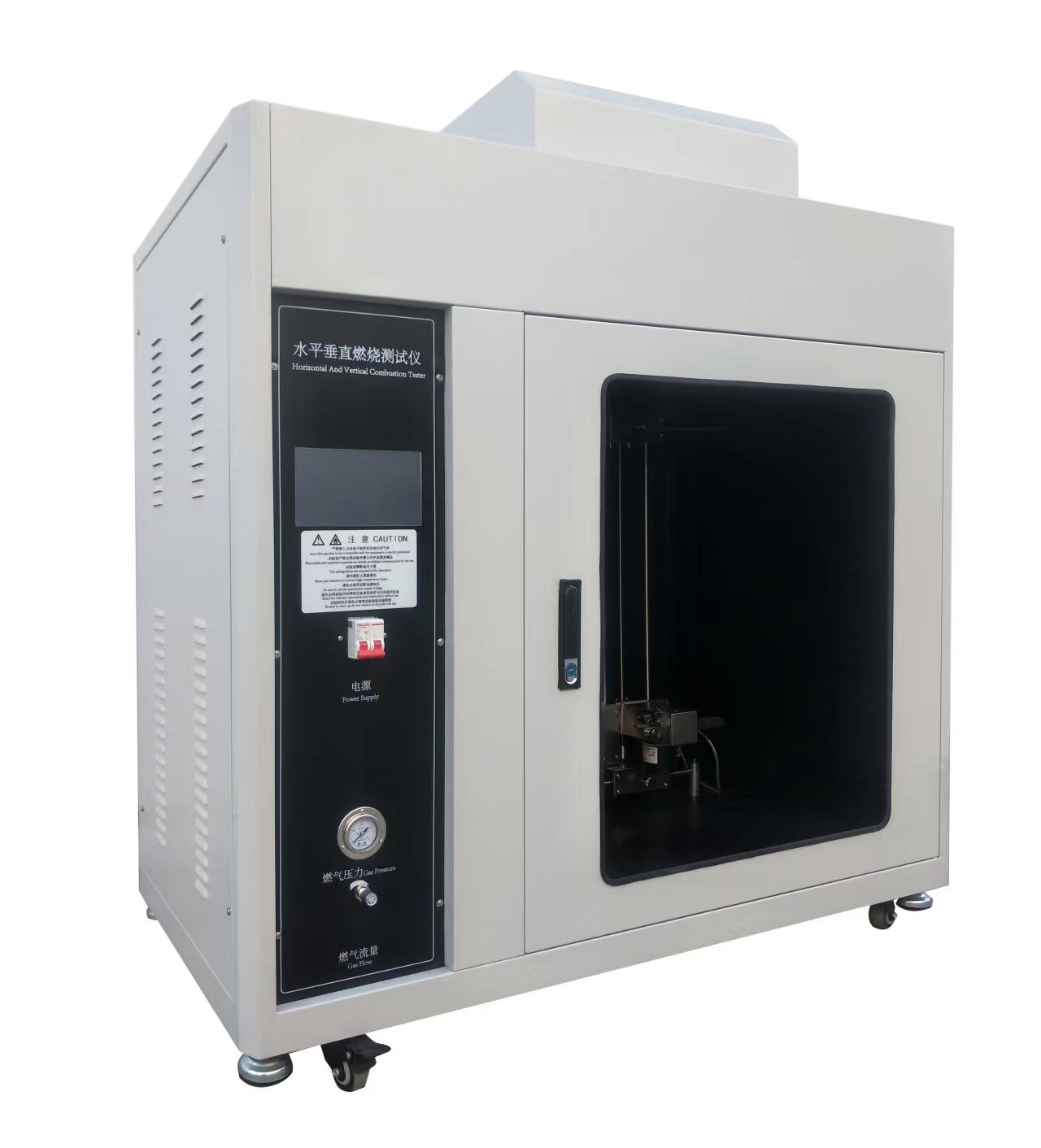

Para o teste de inflamabilidade de materiais plásticos usados em dispositivos e eletrodomésticos. Construção em aço inoxidável com interior preto e grande janela deslizante para fácil visualização. Inclui suporte de amostra totalmente ajustável e controles de fluxo de gás de precisão.
Padrões de Teste
UL 94-2006 IEC 60695-11-3 IEC 60695-11-4
UL94: Testes de Inflamabilidade de Materiais Plásticos para Peças em Dispositivos e Eletrodomésticos
UL94HB: Teste de Queima Horizontal
V-0,1,2: Teste de Queima Vertical de 20mm
94-5VA,B: Teste de Queima Vertical de 500W(125mm)
94VTM-0,1,2: Teste de Queima Vertical de Material Fino
94HBF,94HF-1,2 : Teste de Queima Horizontal de Material Espumado
IEC 60695-11-10: Teste de risco de incêndio - Parte 11-10: Chamas de teste - Métodos de teste de chama horizontal e vertical de 50 W
IEC 60695-11-20: Teste de risco de incêndio - Parte 11-20: Chamas de teste - Métodos de teste de chama de 500 W
IEC 60695-11-4: Teste de risco de incêndio - Parte 11-4: Chamas de teste - Chamas de 50 W - Aparelho e método de teste de conformidade
IEC 60695-11-3: Teste de risco de incêndio - Parte 11-3: Chamas de teste - Chamas de 500 W - Aparelho e método de teste de conformidade
Parâmetros técnicos
| Tipos |
500W(classe 5V) |
50W(classe HB/V) |
| Chama de Teste |
500W(teste de queima para classificação V-0,V-1,V-2) |
50W(teste de queima para classificação V-0,V-1,V-2) |
| Tubo Queimador |
Diâmetro interno: Φ 9,5mm±0,3mm |
Diâmetro interno: Φ 9,5mm±0,3mm, |
| Ângulo de Queima |
0°,20°,45° |
0°,20°,45° |
| Termopar |
Tipo K (Ni/Cr - Ni/Al) |
Tipo K (Ni/Cr - Ni/Al) |
| Tamanho do Termopar |
0,5 mm |
0,5 mm |
| Bloco de Cobre Padrão |
9mm±0,01mm,
peso:10g±0,05g antes da perfuração. |
5,5mm±0,01mm,
peso:76g±0,01g antes da perfuração. |
| Tempo para Aumento de Temperatura |
De 100°C±5°C a 700°C±3°C; 54s±2s (predefinido) |
De 100°C±5°C a 700°C±3°C;
44s±2s (predefinido) |
| Fluxo de Gás |
965±32ml/min |
105±10ml/min |
| Fornecimento de Gás |
metano, pureza mínima de 98% |
metano, pureza mínima de 98% |
| Coluna d'água |
125m±5mm |
‹10mm |
| Tempo de Teste |
54±2s |
44±2s |
| Indicador de Altura da Chama |
40±1mm |
20±1mm |
| Volume da Câmara |
>0,5m³, interior preto |
>0,5m³, interior preto |
| Conforme com o padrão |
UL94,IEC60695-11-3,IEC60695-11-20 |
UL94,IEC60695-11-4,IEC60695-11-10
|
Aplicações
- Teste de inflamabilidade de materiais plásticos usados em dispositivos elétricos e eletrodomésticos de consumo
- Testes de controle de qualidade e certificação para fabricantes de componentes plásticos
- Laboratórios de P&D avaliando novas formulações de materiais plásticos
- Instalações de teste de terceiros e órgãos de certificação
- Classificação de materiais por classificações UL94 HB, V-0, V-1, V-2, 5VA, 5VB, VTM, HBF, HF-1, HF-2
- Testes de conformidade para produtos que exigem certificação IEC 60695
- Testes de queima vertical de materiais finos (VTM-0, VTM-1, VTM-2)
- Testes de queima horizontal para materiais espumados (HBF, HF-1, HF-2)
Perguntas Frequentes
P1: Para que serve este equipamento?
R1: Este testador avalia a inflamabilidade de materiais plásticos usados em dispositivos elétricos e eletrodomésticos, classificando-os de acordo com as classificações UL94, como HB, V-0, V-1, V-2, 5VA e 5VB, para ajudar os fabricantes a atender aos requisitos de segurança do produto.
P2: Com quais padrões ele está em conformidade?
R2: O equipamento está em conformidade com UL 94-2006, IEC 60695-11-3, IEC 60695-11-4, IEC 60695-11-10 e IEC 60695-11-20, cobrindo métodos de teste de chama de 50W e 500W.
P3: Quais materiais podem ser testados?
R3: Materiais plásticos usados em peças para dispositivos e eletrodomésticos, incluindo plásticos rígidos, materiais finos (VTM) e materiais espumados (HBF/HF-1/HF-2).
P4: Qual é a diferença entre testes de 50W e 500W?
R4: A configuração de 50W é usada para testes de classificação HB e V (V-0, V-1, V-2), enquanto a configuração de 500W é usada para testes de classificação 5V (5VA, 5VB), que exigem maior energia de chama.
P5: Qual gás este equipamento requer?
R5: O testador requer gás metano com pureza mínima de 98%. As taxas de fluxo de gás são de 965 ± 32 ml/min para testes de 500W e 105 ± 10 ml/min para testes de 50W.
P6: O resultado do teste reflete os perigos reais de incêndio?
R6: Não. O teste mede o desempenho relativo de inflamabilidade sob condições controladas de laboratório e não representa os perigos reais de incêndio que podem ocorrer em cenários da vida real.
P7: Quais são as dimensões e a construção da câmara?
R7: A câmara é construída em aço inoxidável com interior preto e volume superior a 0,5m³. Possui uma grande janela deslizante para fácil visualização durante os testes.
P8: O temporizador é ajustável?
R8: Sim, o temporizador digital é ajustável de 0 a 999,9 segundos com precisão de ±0,1s, permitindo flexibilidade para vários procedimentos de teste.
Testador de Inflamabilidade ASTM D635.pdf
O que é o Testador de Inflamabilidade Horizontal e Vertical UL94?
Testador de Inflamabilidade Horizontal e Vertical UL94 é um dispositivo de teste que é utilizado para realizar espécime padrão teste para garantir espécime desempenho de Inflamabilidade de Materiais Plásticos que são usados para Peças acidentes Dispositivos e Eletrodomésticos. É importante notar que espécime teste não mostra os perigos reais enfrentados pelo espécime em acidentes de incêndio na vida real.
