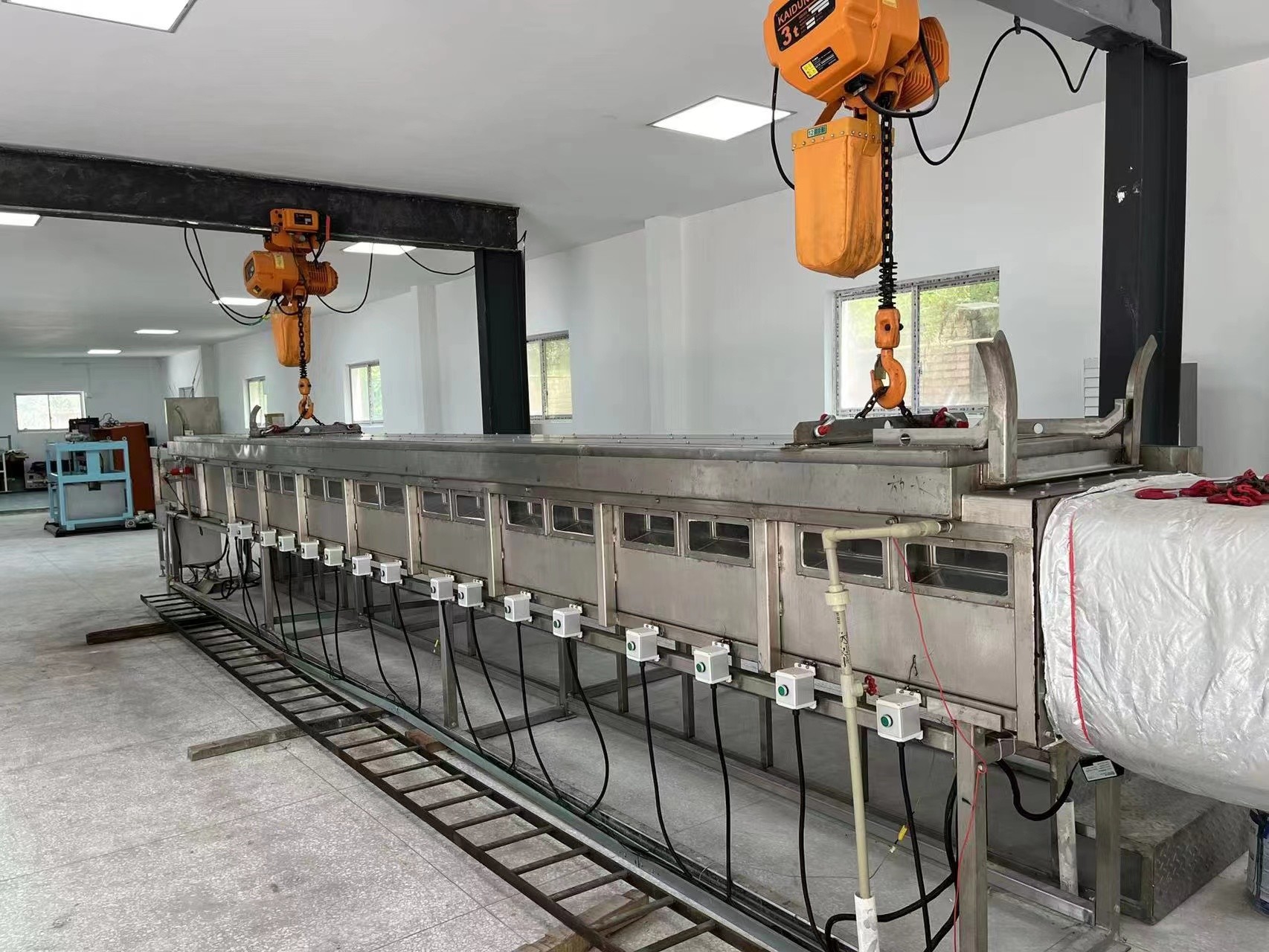

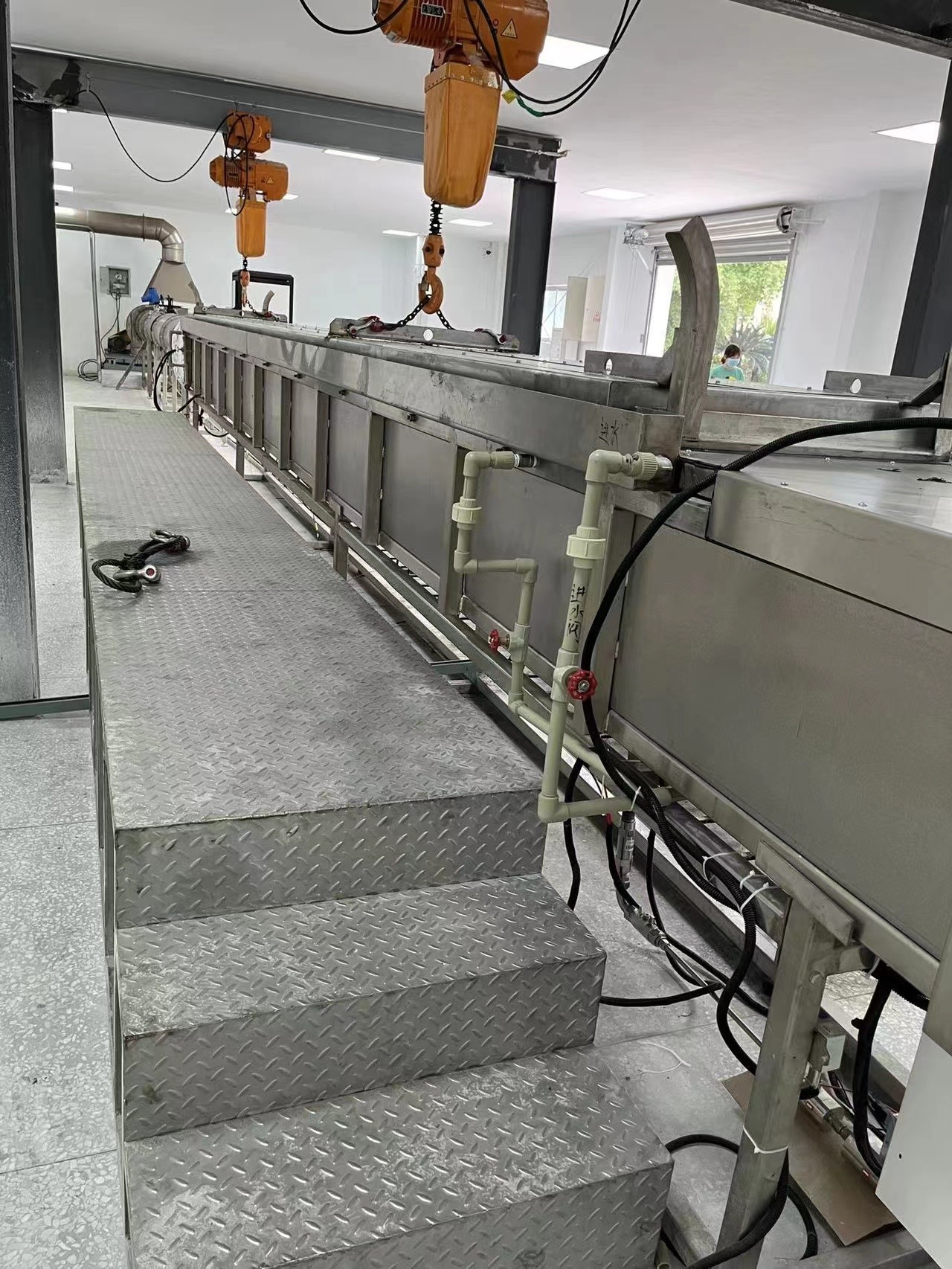

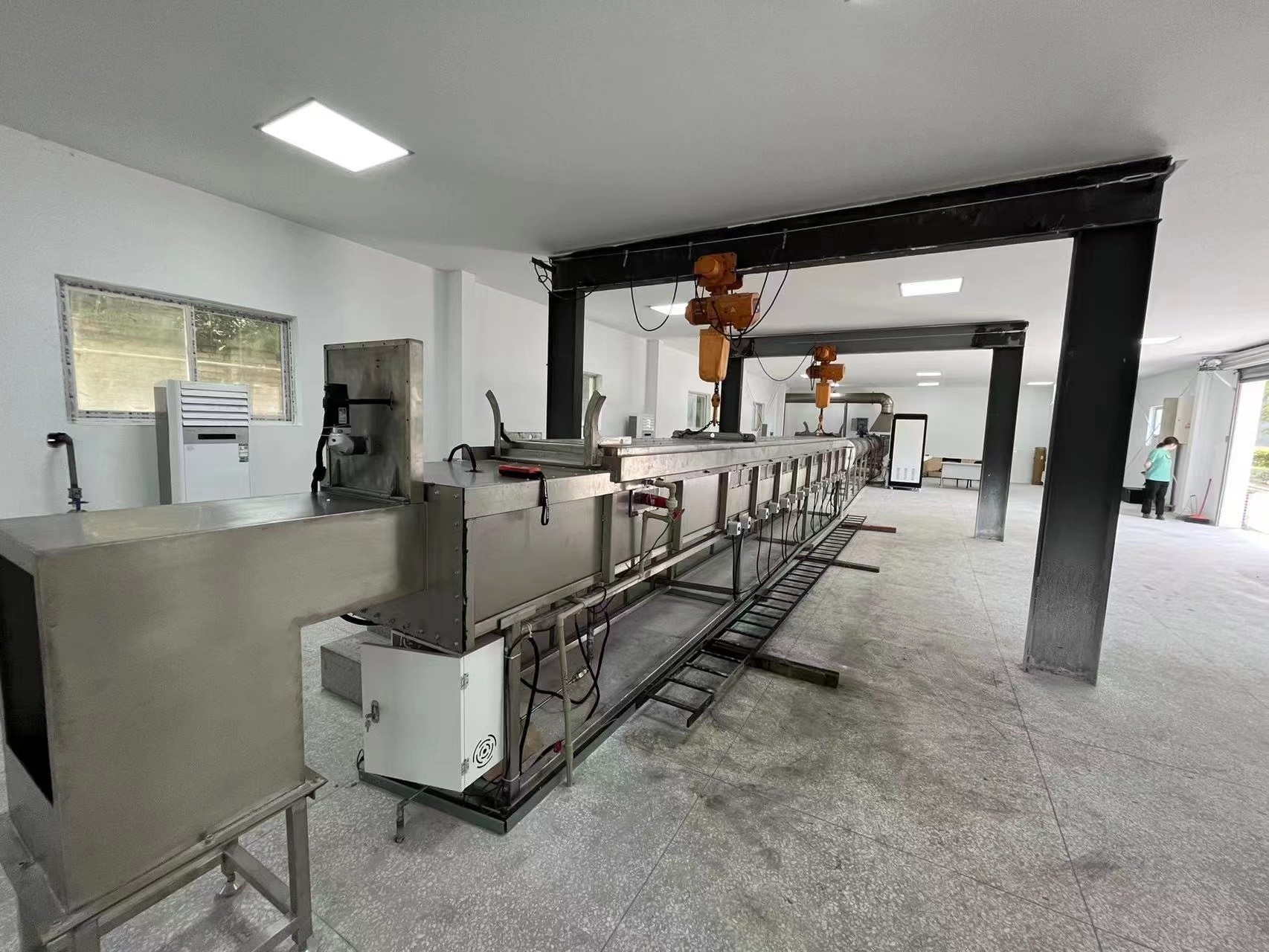

Câmara da fornalha de túnel de ASTM E84 Steiner para a queimadura de superfície dos materiais de construção

ASTM E84 Câmara de forno de túnel Steiner para queima de superfície Características dos materiais de construção

Projeto referenciado nas seguintes normas

ASTM E84: Método de ensaio padrão para as características de queima de superfície dos materiais de construção.

Proposta de projeto da câmara de forno do túnel Steiner

2.1 Resumo

Esta solução técnicaCâmara de fornos do túnel Steiner baseia-se na integração da instrumentação e da eletricidade e utiliza o avançado sistema de controlo multifunção da OMRON para combinar a sequência de ignição, a segurança da combustão, o bloqueio elétrico,controlo automático da temperatura, ajuste manual, alarme de monitorização e aquisição de dados / comunicação em um.O sistema de controlo da temperatura e pressão do forno utiliza o sistema de controlo composto por controlador OMRON + software Advantech + Visual Basic para controlo automático e monitorização onlineO computador superior da estação de operação Advantech opera e monitora os parâmetros de processo necessários do forno. , e outras funções. Ao mesmo tempo, de acordo com os requisitos das normas UL910 / NFPA262, uma sala de ensaio de combustão dedicada pode ser criada para o teste de combustão,Esta sala de teste de combustão isola eficazmente o forno de túnel horizontal Steiner"Instalar a extremidade de medição da densidade de fumaça numa sala escura,Evitar interferências da luz externa;Area de ensaio de queima,adotar um método de concepção independente,de acordo com o requisito da norma,deve proporcionar fluxo de ar livrePor conseguinte, durante todo o ensaio, manter a sala sob pressão de ar controlada de 0 a 12 Pa (0 a 0,05 polegadas de volume de água) superior à pressão do ar circundante.3 ° C-260,7 °C (65 °F-80 °F) e umidade relativa de 45-60%.

2.1.1 Condições de concepção

O tipo de forno: forno de túnel horizontal Steiner

Dimensões principais do forno: tamanho do forno 7620mm * 451mm * 305mm

Número de coberturas de fornos: Forno de túnel horizontal Steiner: 1 cobertura de forno

Temperatura de funcionamento do forno: até 600 °C (temperatura dos gases de combustão)

- Combustível: metano com uma pureza de pelo menos 95%

Valor calorífico do combustível: 3500 btu/lb

Pressão do combustível: 0,4-0,5 MPa

Modelo do queimador: 3/4 polegadas de forma de U

A temperatura do escape do tubo de combustão: < 250 °C, geralmente a temperatura do gás de combustão é controlada dentro de 200 °C.

Método de ensaio do objeto de ensaio: elevação do teto do forno-forno com componente horizontal

Condições de projeto 15KVA, 380V/220V, 3 fases.

2.1.2 Parâmetros estruturais

1. ¢ Estrutura do forno: tijolo refratário + chapa de aço inoxidável SUS304
2. - Estrutura do fundo do forno: tijolo refratário 229 mm x 114,5 mm x 64 mm
3. Tipo e quantidade de queimador: 1 3 / 4 polegadas de forma de U queimador duplo.
4. Método de escape de fumo: escape de fumo mecânico + mistura de ar frio na parede traseira
5. Método de abertura da porta do forno: elevação do tecto do forno-elevador de componentes horizontais e translação (construído por cliente)
6. Diagrama do forno

2.1.4 Finalidade:

A câmara do forno do túnel Steiner é used para o ensaio ASTM E84 de materiais de construção.

2.1.5 Princípios de conceção

Adotar os princípios da tecnologia avançada, confiabilidade, segurança e racionalidade económica

2.2 Estrutura do forno

2.2.1 Concha de forno

A estrutura de aço do forno é composta por um tubo quadrado / extremidade do tubo retangular, lateral vertical e placa de aço do corpo do forno.que podem ser utilizados sem deformação durante muito tempo.

Chapa de aço do corpo do forno:SUS304,δ=3mm

Quadro do forno:Q235-A, tubo quadrado/tubo retangular

Barras transversais do forno:Q235-A,tubo quadrado/tubo retangular

Janela:Combinação de camada dupla de vidro de quartzo e vidro temperado,δ=3mm,70mm±6mm×280mm±38mm

O obturador fornece uma altura de abertura de 74 ~ 78mm a partir do nível do chão da câmara.

O queimador está localizado a 1372±10 mm da entrada de ar. A porta de velocidade do ar é 381±5 mm da entrada de ar.

localização dos termopares

1. Um termopárrafo de 18 awg está localizado a 7000±10 mm da porta do queimador (exposto ao ar);
2. Um termopárrafo de 18 awg está situado a 3960±10 mm da porta do queimador (embedded under the floor);

Um termocouple de 18 awg está localizado no 7090±10 mm da porta do queimador (incorporado abaixo do chão).

As bordas são fabricadas em aço Q235-A, com dispositivo resfriado a água.

2.2.2Materiais resistentes ao forno

A alvenaria do forno de ensaio é constituída por tijolos refratários,Ao mesmo tempo, a fim de proporcionar a turbulência de ar necessária durante o processo de combustão, Obtido colocando seis 229 mm de comprimento x 114.5 mm de largura x 64 mm de espessura tijolos refratários resistentes ao calor ((Longa linha vertical da parede e 114De acordo com a linha central medida do queimador para a linha central do tijolo refratário, tijolos refratários perto da janela (sem obstruir as janelas) 1,98m±152mm,3.96m±152mm e 5.79±152mm, a distância de outro lado é 1.37m±152mm,2.90m±152mm e 4.88m±152mm.

Resistência à temperatura máxima: 1427°C (2600°F)

Densidade em massa: 0,77±0,046 g/cm3

Conductividade térmica à temperatura média:

260°C ((500°F) 0,23W/m·°C

538°C ((1000°F) 0,27 W/m·°C

815°C ((1500°F) 0,32 W/m·°C

1093°C ((1500°F) 0,37 W/m·°C

2.2.3Porta do forno e mecanismo de prensagem

Operação Porta do forno acima do corpo do forno, como dispositivo de vedação para o corpo do forno, composta por isolantes metálicos e inorgânicos,Material isolante inorgânico de espessura de 51 mm ± 6 mm

A porta do forno horizontal é soldada por secção de aço, usar auto-peso método de elevação vertical para compactar, para observar a condição do forno,janelas de observação instaladas em ambos os lados da parede do forno, para obter uma vedação eficaz, uma vedação de água eficaz atua como vedação entre a porta do forno e o corpo do forno,A utilização de água da torneira como fonte de água circulante não só pode fornecer um selo para a inspecção de qualidade do corpo do forno e da porta do forno, mas também eliminar o calor durante o ensaio de combustão e proteger eficazmente o corpo do forno.

O laboratório deve fornecer o guindaste para levantar a tampa.

Máxima temperatura de utilização efetiva até 1050°C;

Densidade: 335±5 kg/m3;

Conductividade térmica: 0,085 W/mK@400 °C

Dimensão 7620±50mm*451±5mm*305±5mm
