Equipamento de testes do laboratório
, Câmara vertical da inflamabilidade
, Aparelhos para revestimento de pavimentos radiantes ASTM E648
Linha do céu: |
Aparelhos de revestimento de pavimentos radiantes |
Normas: |
ISO 9239-1, ASTM E 648, ASTM E 970, NFPA 253 |
Câmara de ensaio de dimensões: |
2220 ((W) × 1500 ((D) × 2650 ((H) mm |
Câmara do controle: |
600 ((W) × 600 ((D) × 1600 ((H) mm |
Câmara de controlo de gás: |
600 ((W) × 600 ((D) × 1000 ((H) mm |
Potência: |
AC 220V, 50/60Hz, 25A |
Peso: |
220 kg |
Opção de abastecimento de ar de propano: |
95% |

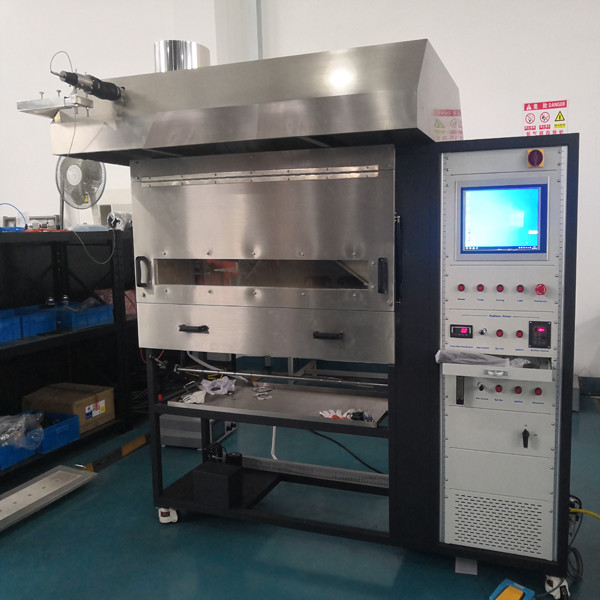

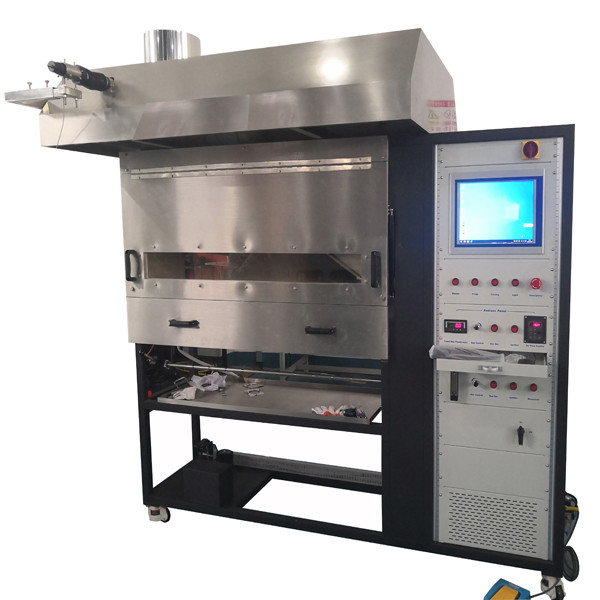

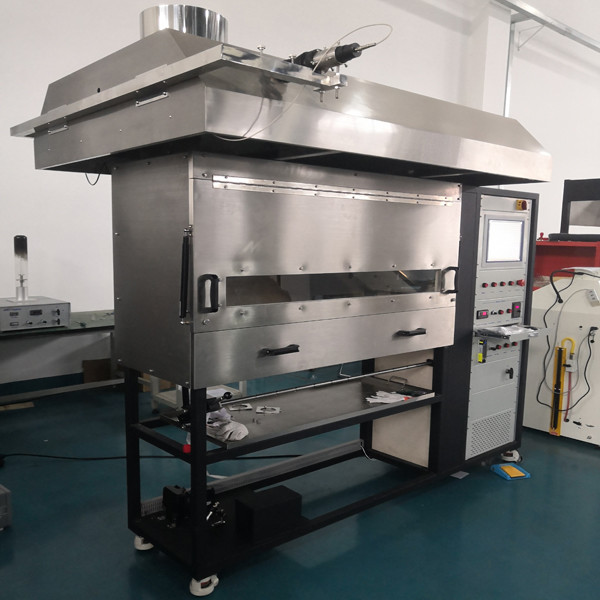

Teste de inflamabilidade de materiais de construção Aparelho de painel de piso radiante
Aplicação
Medir o fluxo radiante crítico da expansão horizontal da chama e a densidade de fumaça do material do piso durante o ensaio.
Características
1O soprador para o abastecimento de gás da placa radiante pode fornecer gás continuamente, enquanto o compressor de ar fornece gás de forma contínua.
2- Fluxo de calor medidor, sistema portátil de refrigeração de água sem fornecimento de água corrente.
3- Capô de ventilação de aço inoxidável no topo da câmara.
4- Câmara interna de placa de silicato de alumínio resistente ao calor e à corrosão.

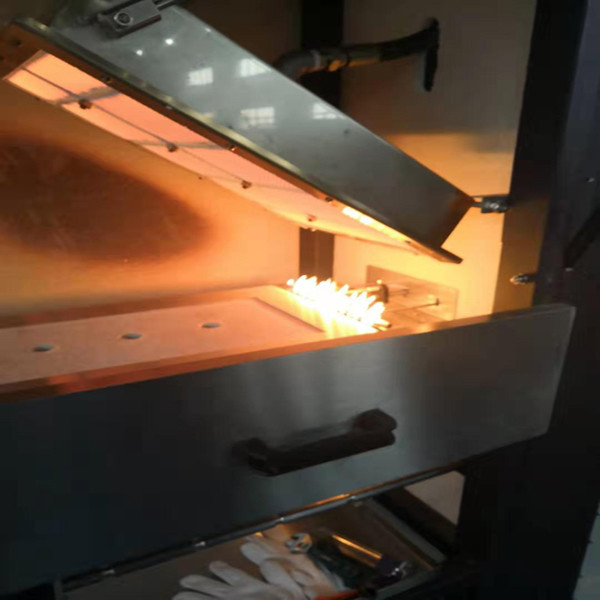

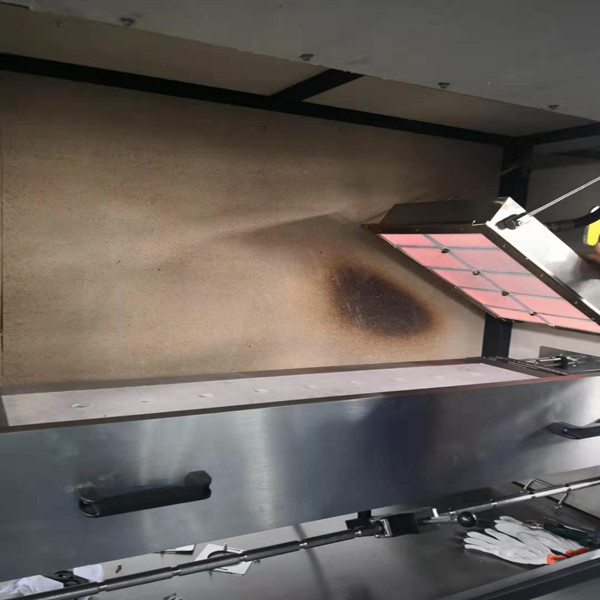

5Placa de radiante térmico de cerâmica de favo de mel resistente ao calor 300 mmX450 mm, inclinada a 30 graus.
6O queimador poroso em forma de T com sistema de ignição automática acende a amostra com sistema de empurrão automático.
7O painel de controlo do gás, a válvula da agulha para controlar a altura da chama do queimador, o MFC para controlar o fluxo de gás e o display digital.
8O inversor controla a saída do soprador, o ventruri controla a proporção de ar e gás, e a chama é estável e precisa.
9. aparelho de calibração porosa: ajustar a potência da placa radiante virando para cima, para esquerda ou para direita.
10O radiómetro IR mostra a temperatura da placa radiante.
11Sistema de ensaio de densidade de fumaça opcional.
12Sistema óptico Receptor de sinal óptico avançado de luz 2900 ± 100 K.
13. conceção integrada com PC de 19" de software de visualização de laboratório.
14- Chaminé com 1pc termocouple, e 1pc termocouple câmara interna controlada por software.
Normas
Ensaio ISO 9239-1 de reação ao fogo do material de piso, Parte 1, medir o desempenho de combustão do material de piso com calor radiante.
Ensaio ISO 9239-2 de reação ao fogo do material do piso, Parte 2, medir a propagação horizontal da chama, exposta a um fluxo de calor de 25 kW/m2.
Método de ensaio normalizado ASTM E 648 para o sistema de revestimento de pavimentos CHF com fonte de energia radiante de calor.
Método de ensaio normalizado ASTM E 970 para material de piso CHF de isolamento de piso de sótão exposto utilizando fonte de energia radiante de calor.
NFPA 253 Método de ensaio padrão para CHF de um sistema de revestimento de piso com fonte de energia radiante de calor.
DIN 4102
Especificações
| Câmara de ensaio de dimensões |
2220 ((W) × 1500 ((D) × 2650 ((H) mm |
| Câmara de controlo |
600 ((W) × 600 ((D) × 1600 ((H) mm |
| Câmara de controlo de gás |
600 ((W) × 600 ((D) × 1000 ((H) mm |
| Potência |
AC 220V, 50/60Hz, 25A |
| Peso |
220 kg |
| Opção de abastecimento de ar de propano |
95% |
Relatório de ensaio
| Relatório |
| Agência de ensaios |
|
| Padrão |
|
| Operador |
|
Data do ensaio |
|
| Temperatura ambiente |
|
Humidade do ambiente |
|
| Prazo de entrega do equipamento |
|
| Nome do produto |
|
Número de série da amostra |
|
| Especificação do modelo |
|
| Tamanho da amostra |
|
Código do dispositivo |
|
| Densidade do material (g/m2) |
|
Tempo de ensaio |
|
| Balanço de depuração |
|
| Resultados dos ensaios: |
| Distância (mm) |
Tempo da frente da chama (s) |
Distância ((mm) |
Tempo da frente da chama (s) |
| 60 |
|
560 |
|
| 110 |
|
610 |
|
| 160 |
|
660 |
|
| 210 |
|
710 |
|
| 260 |
|
760 |
|
| 310 |
|
810 |
|
| 360 |
|
860 |
|
| 410 |
|
910 |
|
| 460 |
|
960 |
|
| 510 |
|
1100 |
|
| A extremidade frontal da chama alcança a distância mais longa (cm) |
|
Fluxo radiante crítico ((kW/m)2) |
|
| Valor total do fumo ((% min) |
|
Taxa máxima de absorção ((%) |
|
| Distância de alcance da parte frontal da chama de 10 min ((mm) |
|
Valor crítico de calor radiante de 10 min ((kW/m)2) |
|
| Distância de alcance da parte frontal da chama de 20 min ((mm) |
|
Valor crítico de calor radiante de 20 min ((kW/m)2) |
|
| Distância de alcance da extremidade frontal da chama de 30 min ((mm) |
|
Valor crítico de calor radiante de 30 min ((kW/m)2) |
|
| Tempo de ignição |
|
Tempo de extinção da chama (s) |
|
| O fenómeno observado durante o ensaio: |
|
