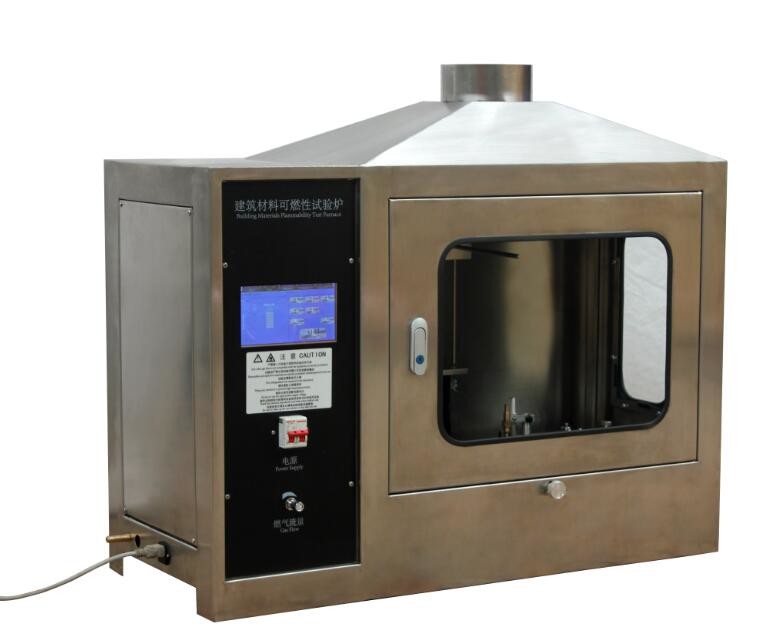

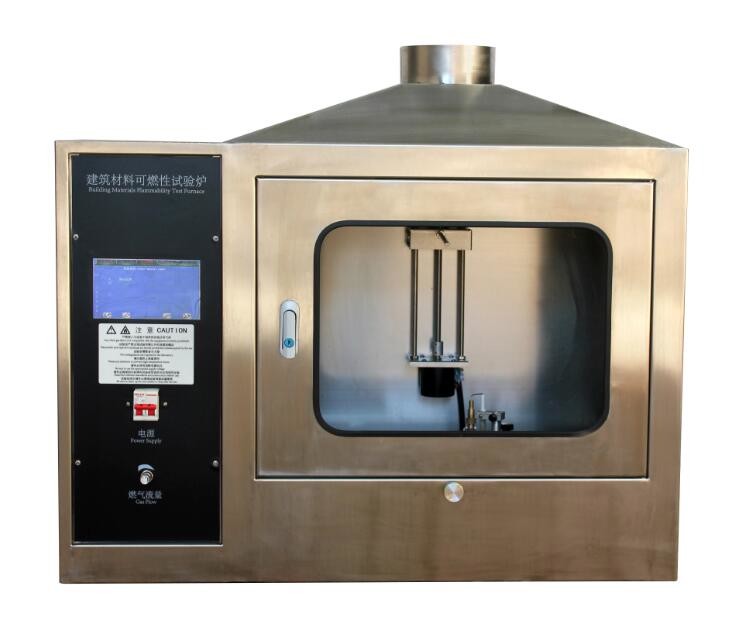

Forno de ensaio de inflamabilidade de materiais de construção com controlo por ecrã táctil
SL-FL13 Produto de combustão única
Fornecer dados precisos e fiáveis para o ensaio das propriedades de combustão dos seus materiais.
Visão geral do produto
O SL-FL13 Single Burning Item cumpre estritamente as normas GB/T 20284‐2006 e BS EN 13823 e outras normas de ensaio reconhecidas internacionalmente.É ideal para testes de classificação de desempenho contra incêndio e P&D de materiais de construção, materiais decorativos e produtos de isolamento térmico. O aparelho dispõe de uma configuração duplo-vertical de carrinho de amostras equipado com um queimador de caixa de areia de propano,e integra a medição de alta precisão da taxa de liberação de calor e produção de fumaça, proteção contra chamas UV e controlo inteligente totalmente automático.
Isto ajuda-o a avaliar com precisão as características de reacção ao fogo dos seus produtos, a passar com êxito na certificação de classificação de incêndio GB/T 8624 e a acelerar o tempo de comercialização dos seus produtos.
Visão geral técnica
1Composição do sistema
- Carrinho (contém duas amostras verticais) + quadro fixo + capô de recolha de gás + conduto de escape do tipo J
- Ventilador centrífugo + unidade de controlo de velocidade + secção de medição completa + gabinete de análise de gases + sistema de aquisição de dados
2- Caminhão de amostras e sistema de ignição
- Duas posições verticais das amostras; queimador de caixa de areia na parte inferior do ângulo vertical
- Método de ignição superficial; o sistema de detecção de chama fornece protecção contra a ignição
- Caminhões e caminhões, de potência superior a 1000 cm3
3Sistema de escape
- Capô de recolha de gases de aço inoxidável na parte superior do quadro
- Tubo de escape de aço inoxidável tipo J: diâmetro interno (315±5) mm, com isolamento de lã mineral de alta temperatura de 50 mm
- Fluxo contínuo de gases de escape: 0,50 ∼ 0,65 m3/s, com regulação de frequência
- Ventilador centrífugo: resistente a até 300°C, adequado para condições de alta temperatura de calibração por etapas
4- Fornecimento e controlo de fluxo de gás
- Controlador de caudal de massa: intervalo 0 2.5 g/s, precisão ≥ 1,5% da leitura
- Controle automático do fornecimento de gás a 647 mg/s e 2000 mg/s; variação da taxa de fornecimento ≤ 5 mg/s durante o ensaio, garantindo uma potência térmica de 30,7 ± 2 kW
5Sistema de amostragem e condicionamento dos gases de combustão
- Componentes: filtro de cinzas → armadilha de frio → duas colunas de secagem → bomba de amostragem → bomba peristáltica
- Cabeça de filtro de cinzas: PTFE sólido com material de filtro interno de 0,5 μm
- Bomba de diafragma: caudal de 400 L/h, resistente a altas temperaturas e à corrosão
- Condensador do compressor: capacidade de arrefecimento 320 kJ/h, estabilidade do ponto de orvalho 0,1°C, variação estática 0,1 K, protecção IP20
- Rotômetro importado: intervalo 0 5 L/min, ajusta o caudal de entrada do analisador
6Analisadores de gases (O2 e CO2)
7Secção de medição (tubos e sensores)
- Uma tubulação de 2155 mm contendo:
- Sonda de pressão
- Três termopares
- Sonda de amostragem de gás
- Sistema de luz branca
- Sonda de pressão bidireccional: intervalo (0 ¢ 100) Pa, precisão ±2 Pa, tempo de resposta de 90% ≤ 1 s
- Sonda de amostragem de gás ligada ao dispositivo de regulação de gás e aos analisadores de entrada de O2/CO2
8. Medição de fumo ¢ Sistema óptico
- Fonte de luz: tipo incandescente, temperatura de cor (2900 ± 100) K
- Montado no lado do tubo de escape através de uma junção flexível
- Sistema de lentes: recolhe a luz num feixe paralelo de diâmetro ≥ 20 mm; o diâmetro do orifício emissor de luz (d) e a distância focal da lente (f) satisfazem d/f < 0.04
- Detector: fotodiodo de silício com:
- Estabilidade linear: 0,1%
- Faixa de medição de 10 bits
- Resposta espectral compatível com a curva CIE V ((λ), precisão ≥ ± 5%
- Tempo de resposta de 90% do sistema de atenuação óptica ≤ 3 s
- Ar comprimido introduzido no tubo lateral para manter o dispositivo óptico limpo e manter a especificação de deriva
9Funções de software e calibração
O software fornece interfaces para:
- Calibração do analisador de O2/CO2 (ruído e deriva)
- Calibração do sistema óptico (ruído e deriva para medição da fumaça)
- Calibração do filtro do sistema óptico
- Calibração do volume de ar (intervalo de controlo)
- Calibração de passo e calibração de heptano
Requisitos de calibração de passos:
- Tempo de atraso do analisador de O2/CO2 ≤ 30 s
- Tempo de resposta do analisador de O2/CO2 ≤ 12 s
- Tempo de resposta do interruptor do queimador ≤ 12 s
- Tempo de resposta à temperatura ≤ 6 s
- A relação Q_gas_30s(T) / HRR_30s(T) deve ser contínua a (100 ± 5) %
- Diferença entre a HRR média da fase 2 e da fase 3 ≤ 0,5 kW
Aceitação da calibração do heptano:
- Valor calorífico por unidade de massa: THR/m = 4456 ± 222,8 MJ/kg
10. Parâmetros de saída de teste
- Taxa média de libertação de calor RHRav (t)
- Liberação total de calor THR (t)
- 1000 × [RHRav(t) / (t‐300) ] (utilizado para o cálculo da FIGRA)
- Índice da taxa de crescimento do fogo FIGRA
- Liberação total de calor a 600 s ¢ THR600s
- Ocorrência de propagação da chama lateral LFS
- Taxa média de produção de fumaça RSPav (t)
- Produção total de fumaça TSP (t)
- 10000 × [RSPav(t) / (t‐300) ] (utilizado para o cálculo do SMOGRA)
- Índice da taxa de crescimento do fumo SMOGRA
- Produção total de fumaça a 600 s ¢ TSP600s
11Normas, dimensões e peso
- Normas: EN 13501, EN 13823
- Dimensões: 3000 mm (W) × 4500 mm (H) × 3000 mm (D)
- Peso: 650 kg
Aplicação
Ensaios de incêndio e classificação para materiais e produtos de construção
Ensaios de incêndio com marcação CE para produtos de construção
Avaliação da reacção ao fogo para o desenvolvimento de novos produtos
Controlo da qualidade e inspecção de saída de linhas de produção
Requisitos de instalação
Altura da instalação: não inferior a 5 metros
Área do piso: não inferior a 3 m x 3 m
Requisitos de potência: 220V, 10A; 380V, 5KW
Temperatura ambiente: 10 ° C a 35 ° C
Requisitos de gás: gás propano
Gás de calibração: N2, gás padrão CO2
Norma de calibração: heptano
Perguntas Frequentes (FAQ)
P1:Cumpre os meus padrões?
A1:Sim. Conforme a EN 13823 e GB/T 20284. Os resultados suportam a classificação EN 13501‐1 (A2BCD). Funciona com as versões normais atuais e mais antigas.
Q2:Quão estável e preciso é?
A2:Muito. Aquecimento, ignição e recolha de fumaça totalmente automatizados. Calibração rigorosa, analisador de gás responde em 3 s, aquisição de dados em 5 s
Q3:Que parâmetros abrange?
A3:Todos os elementos essenciais: HRR, THR, FIGRA, SPR, TSP, SMOGRA, mais LFS e gotículas ‡ determina diretamente o grau EN 13501-1 ou GB 8624.
Q4: Fácil de operar?
A4:Claro.Interface intuitiva, controlo automático de ignição/gás.Formação no local incluída.
Q5:Eficaz em termos de custos?
A5:Uma unidade é suficiente para todos os requisitos
Q6: Manutenção e apoio?
A garantia de um ano + suporte ao longo da vida abrange instalação, formação, calibração, desenvolvimento de testes e consultoria de acreditação CMA/CNAS.
Serviço pós-venda e apoio técnico
Apoio pós-venda de um ano, assistência técnica ao longo da vida
Instalação e calibração do equipamento
Serviços de calibração
Apoio ao desenvolvimento de métodos de ensaio
Formação técnica
