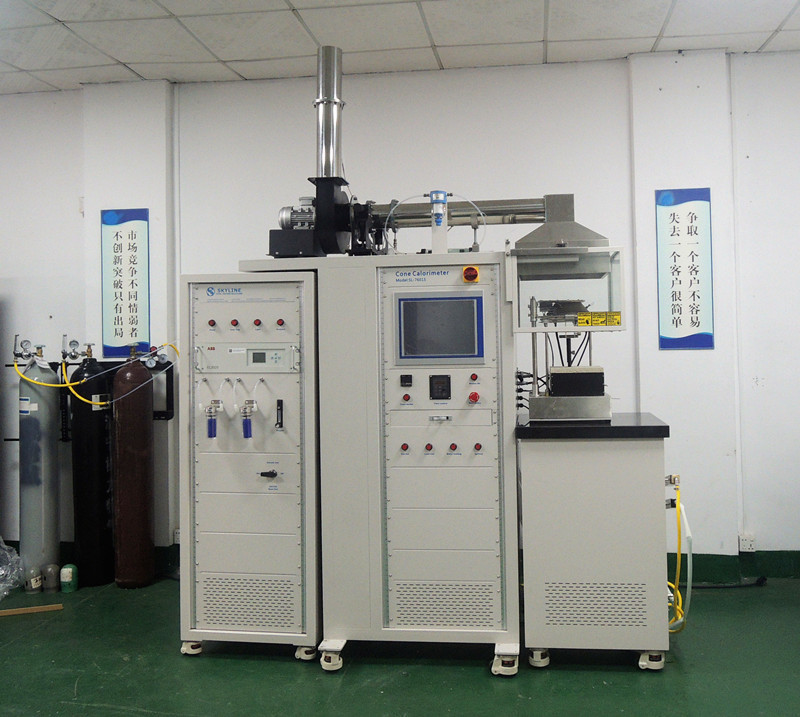

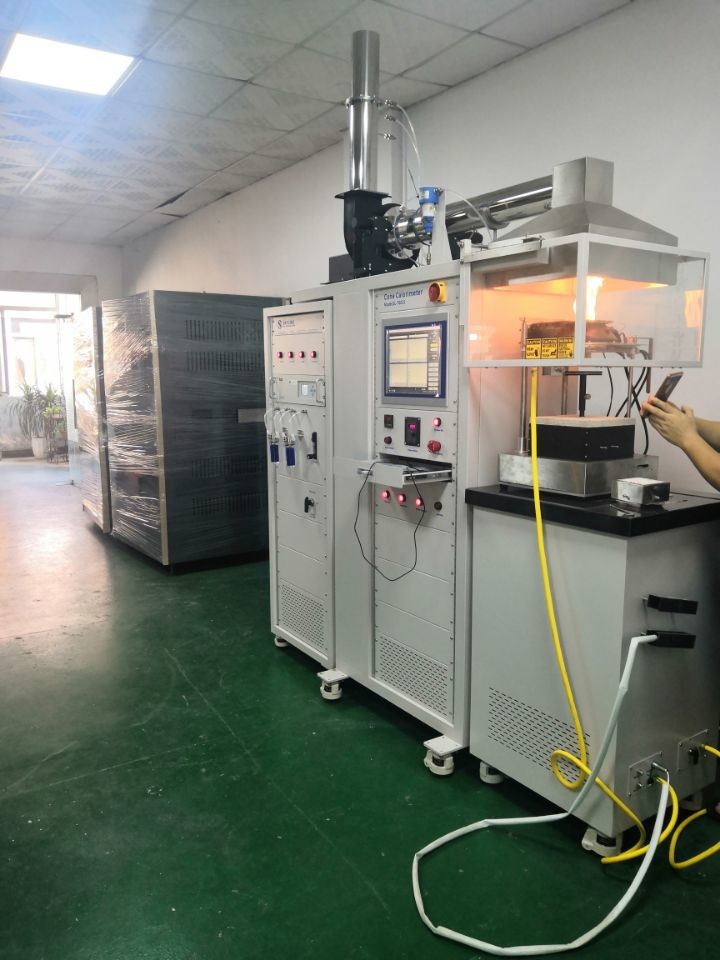

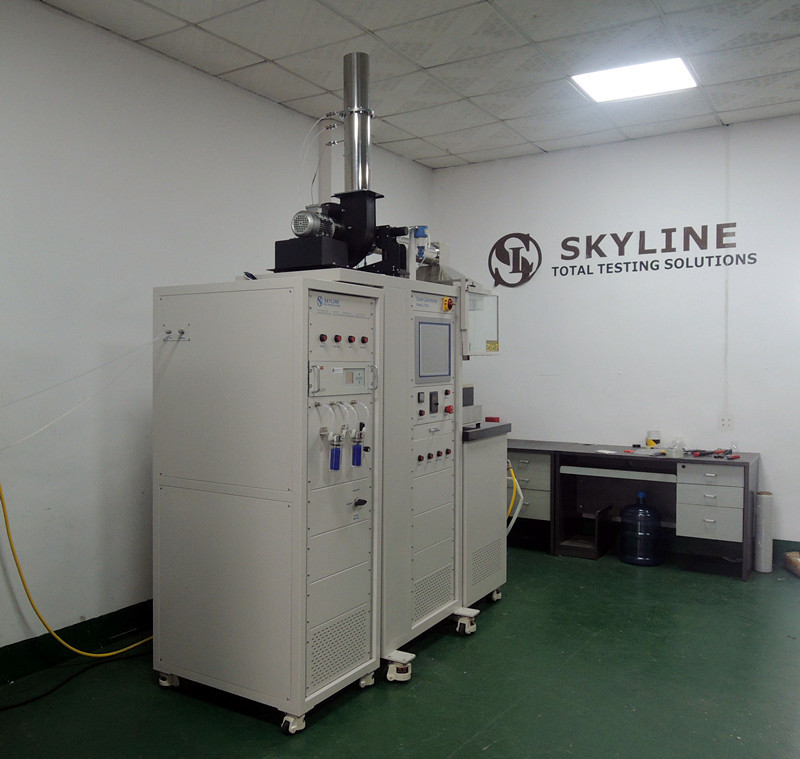

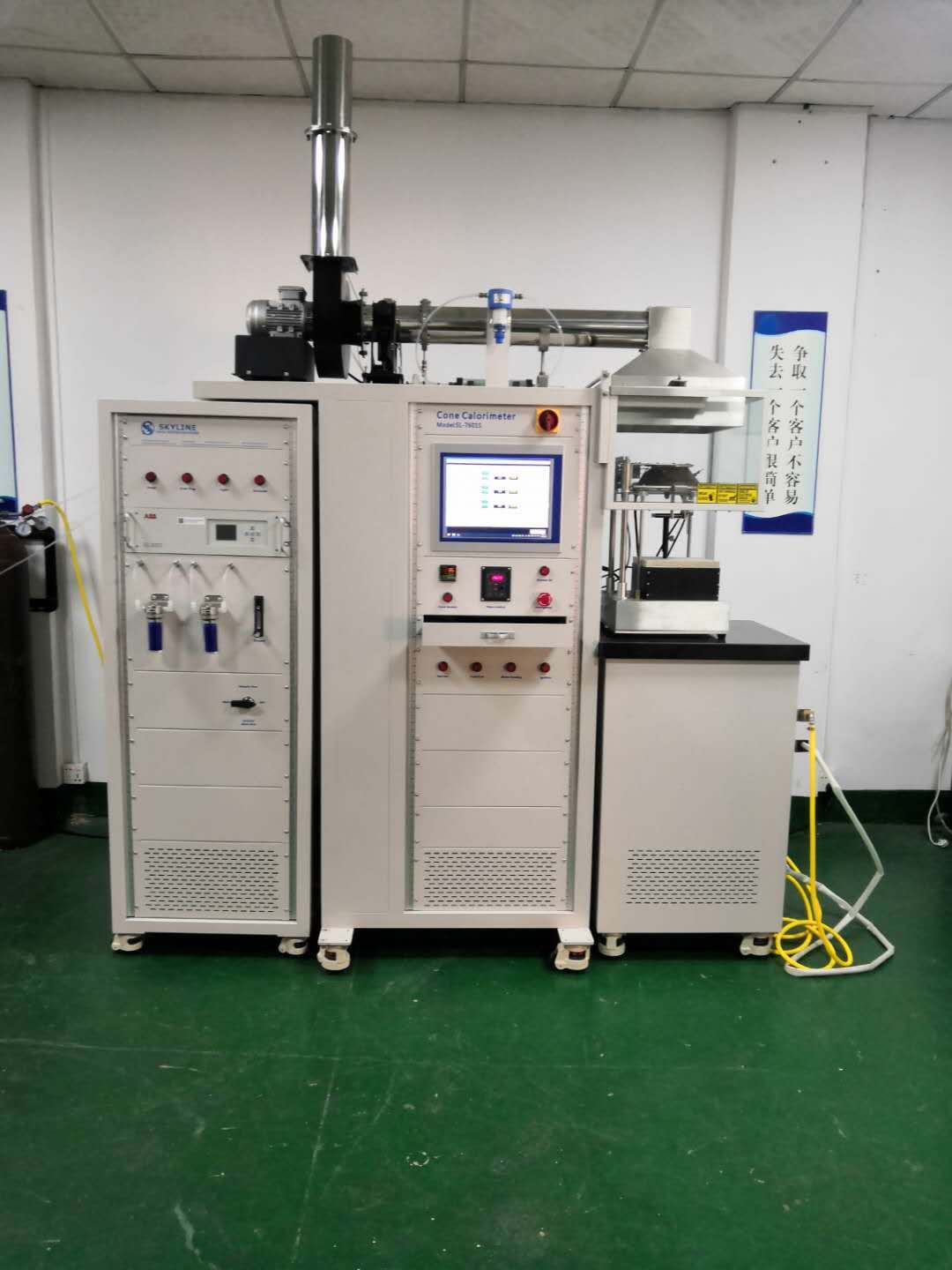

Calorímetro do cone da liberação de calor de ASTM E1354 com o analisador importado do oxigênio
Introdução do instrumento
O calorímetro do cone é derivado do consumo do oxigênio de uma amostra retangular (100mm×10mm) testada pelo Dr. Vytenis Babrauskas em um valor da irradiação térmica de 100KW/m2.
O calorímetro do cone é baseado no princípio de consumo do oxigênio de combustão material. O calor liberado por 1Kg do oxigênio é sobre 13.1MJ. Mede a liberação de calor do material, tempo da ignição, consumo do oxigênio, produção do CO e do CO2, e o fluxo do gás de combustão.
O calorímetro do cone conforma-se restritamente ao tamanho do laboratório, e a unidade do controlo automático projetada pelo software do teste é conveniente para que o usuário opere-se. Além, usa um computador do tela táctil de 17 polegadas, que seja inteiramente complacente com standard internacionais.
Padrões complacentes
- Teste da reação do fogo do ISO 5660, taxa de liberação do calor, taxa do fumo e taxa maciça da perda;
- Determinação de ASTM E1354 do calor e taxa de liberação visível do fumo de materiais e de produtos usando um calorímetro do consumo do oxigênio;
- Combustão Pt.15 das BS 476 e teste dos materiais de construção, determinação da estrutura da taxa de liberação do calor do produto;
Parâmetros técnicos
| Tensão de fonte de alimentação |
C.A. 50Hz de AC220V |
| Poder de funcionamento máximo |
≥5KW |
| Poder do calefator do cone |
≤5KW |
| Calor da saída de calor |
0~120KW/m2 |
| A colocação máxima da caixa da amostra |
× 50mm do × 100mm de 100mm |
| Caudal da exaustão |
0.012m3/s~0.035 m3/s (ajustável) |
| Definição do valor de sincronismo |
erro 1s <1s> |

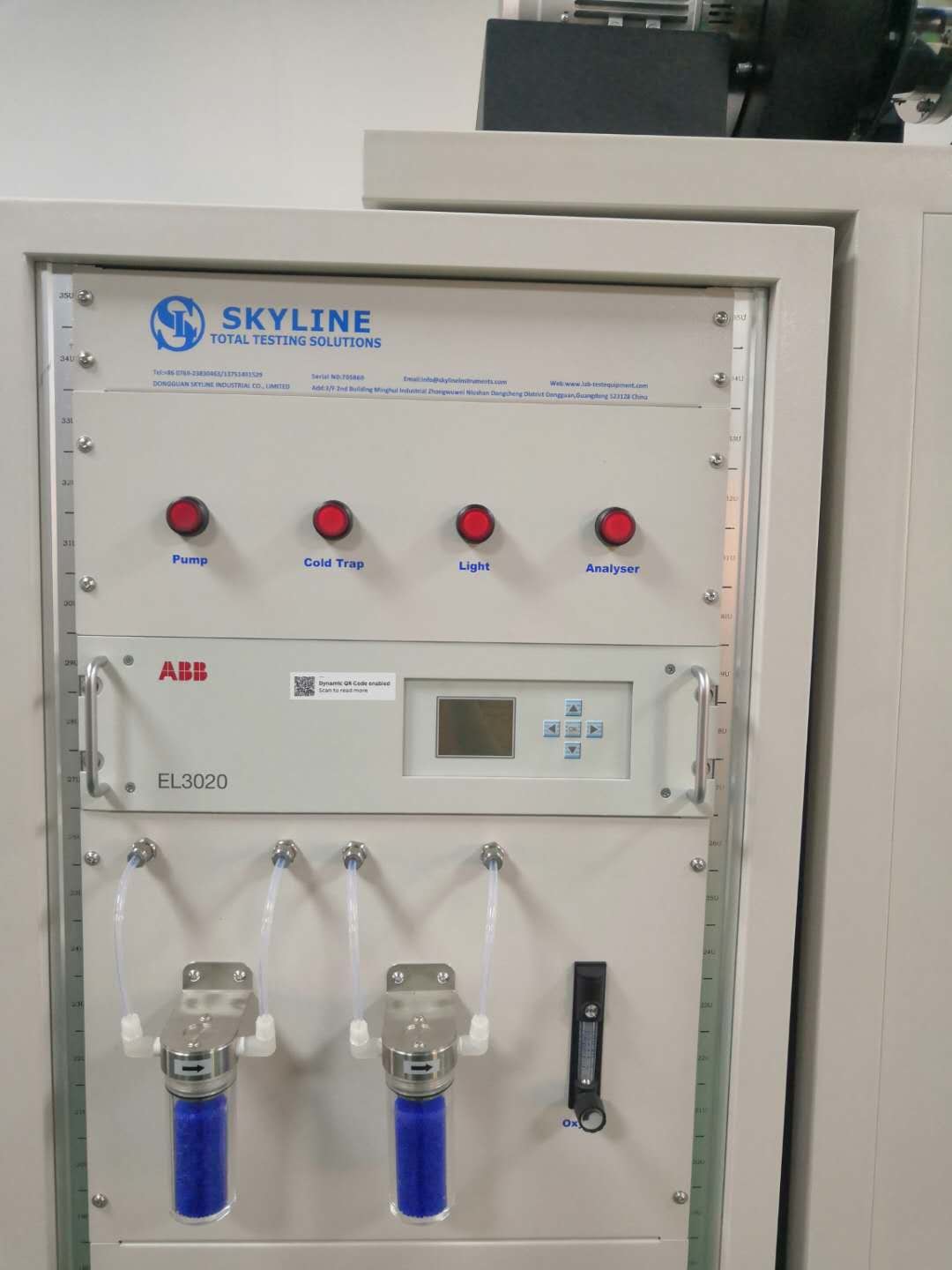

| Análise do oxigênio |
analisador paramagnético do oxigênio, escala de concentração 0-25% |
| Análise da densidade de fumo |
(opcional) |
| Analisador infravermelho |
CO: 0-1% CO2: 0-10% (opcional) |
Preparação da amostra
- Para cada irradiação selecionada e superfície exposta, 3 amostras devem ser preparadas testando;
- O tamanho da amostra é 100mm*100mm;
- Os espécimes com uma espessura nominal de 50mm ou o menos serão testados com sua espessura real;
- Para amostras com uma espessura nominal de mais de 50mm, a superfície não-exposta deve ser cortado para reduzir a espessura a 50mm;
- Para amostras com uma espessura de menos de 6mm, uma matéria-prima que possa representar as condições finais do uso deve ser adicionado durante o teste de modo que a espessura total não seja menos de 6mm;
- Para caros materiais, nenhuma menos de 4 amostras devem ser preparadas testando, um de que deve pre-ser testado.
Exigências da instalação
Elétrico: 230 volts de 50 ampères nominais
Temperatura ambiental: 10°C de funcionamento a 35°C
Dimensões: Instrumento: 1800mm (W) x 900mm x (h) x 2600mm (d)
Abastecimento de gás: Metano, nitrogênio, ar comprimido
Cone Calorimeter.pdf
Que é um teste do calorímetro do cone?
Um calorímetro do cone é um dispositivo usado para estudar o comportamento do fogo de amostras pequenas de vários materiais na fase condensada. É amplamente utilizado no campo da engenharia de proteção contra incêndios. … O calorímetro do cone tem sido considerado por muito tempo o instrumento o mais significativo da escala reduzido no campo de testes de fogo.
