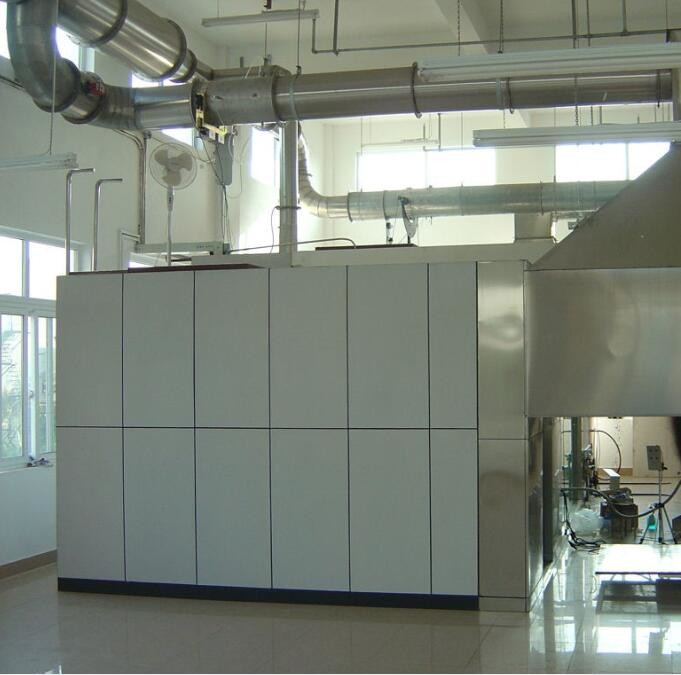

- Sistema de regulagem do caudal dos gases de combustão
|
| Índice |
item |
Técnico e especificação |
| 1.1 |
Capô de combustível |
Instalado diretamente acima da abertura da câmara de ensaio de combustão, a 1,8 a 2,0 metros do solo, o tamanho do fundo é de 2440*2440 mm, a altura é de 1000 mm e o material é SS304; |
| 1.2 |
Homomixidor de gases de combustão |
Instalação e o capô de coleta de fumaça em forma de cone diretamente acima, o tamanho é de 900*900*900mm, duas placas de aço inoxidável 900*500 são instaladas no interior,e um lado é aberto com uma abertura φ400 para ligar ao tubo, o material é SS304 |
| 1.3 |
Tubo de escape de fumo |
φ é 400 mm, comprimento 5000 mm, composto por várias secções, ligadas por uma flange e um anel de vedação resistente a altas temperaturas, ambas as extremidades são equipadas com um dispositivo de equalização de gases de combustão, material SS304; |
| 1.4 |
Ventilador de escape |
Ventilador de escape centrífugo, o tanque interno é feito de aço inoxidável, pode suportar gases de combustão de alta temperatura não inferior a 300 °C e o volume de ar é ajustado steplessly pelo conversor de frequência |
| O sistema de escape de fumo é suficiente para todo o fumo gerado pelo ensaio de combustão do telemóvel e a capacidade de escape de fumo não é inferior a 8000 m3/h; |
| 2. Secção de medição abrangente |
| 2.1 |
Secção de medição abrangente |
Uma secção de tubos de aço inoxidável com um comprimento de 2155 mm e um diâmetro de 400 mm, fabricada em SS304, é equipada com sensores como pressão, temperatura, trajetória da luz e amostragem; |
| 2.2 |
Dispositivo de detecção de pressão |
A sonda bidirecional, feita de aço inoxidável, é instalada no centro do gasoduto,e as câmaras dianteira e traseira estão ligadas ao sensor de diferença de pressão através do tubo de PTFE para detectar a diferença de pressão no tubo; |
| O sensor de pressão diferencial é instalado no suporte da secção de medição integral para garantir que a leitura da pressão diferencial tenha um atraso curto e nenhuma perda,e o tempo de resposta do T90 é inferior a 3 segundos |
| Sensor de pressão, faixa de 0-2000 Pa, precisão ±5 Pa; |
| 2.3 |
Dispositivo de detecção de temperatura |
Adotar termocouple americano Omega, com diâmetro de 0,5 mm, termocouple blindado de isolamento tipo K que satisfaça os requisitos da CEI; |
| Intervalo 0-1000°C, precisão 0,1°C |
| 2.4 |
Dispositivo de medição de trajetória óptica |
O sistema de atenuação óptica é um tipo de luz incandescente, que é instalado na secção de medição global com um conector flexível e inclui os seguintes dispositivos:A lâmpada é uma lâmpada incandescente e utilizada a uma temperatura de cor de (2900±100) KA fonte de alimentação é uma corrente contínua estável e a faixa de flutuação da corrente está dentro de ± 0,5% (incluindo temperatura, estabilidade a curto e a longo prazo);
O sistema de lentes é utilizado para condensar a luz num feixe paralelo com um diâmetro de pelo menos 20 mm.O orifício emissor de luz da fotocélula deve estar localizado no ponto focal da lente em frente a ele, e o seu diâmetro (d) deve depender da distância focal (f) da lente de modo a que d/f seja inferior a 0.04;
Detector e sonda de fotodiodos de silício importados, câmara de fotodetecção tem 0,1% estabilidade linear, faixa de medição de 10 bits,A resposta da distribuição espectral do fotodiodo de silício é consistente com a CIE (curva de iluminação), e a função padrão V ((γ) pode atingir uma precisão de pelo menos ± 5%;
O tempo de resposta de 90% do sistema de atenuação óptica não excede 3 s;
|
| 2.5 |
Dispositivo de recolha de amostras de gás |
O tubo de ensaio de amostragem por perfuração de tubo, fabricado em SS304, tem um desenho desmontable que facilita a remoção dos carburos acumulados no tubo de amostragem e reduz o tempo de atraso do sistema. |
| 2. Gás e seu sistema de controlo |
| 3.1 |
Quebra-cabeça |
O queimador especial em T para queima de colchões é composto por queimadores principais e laterais, instalado num carrinho móvel e equipado com pesos e pés normais.A altura da cabeça do queimador em T é ajustável e o material é SS304; |
| 3.2 |
Dispositivo de ignição |
É adotado o método de ignição com longa chama aberta, a ignição remota é possível, segura e a taxa de êxito da ignição não é inferior a 99%; |
| As cabeças de combustão principal e lateral estão equipadas com um dispositivo de ignição de longa chama aberta e o dispositivo está equipado com um tubo de abastecimento de gás separadamente,que não afeta o fluxo da cabeça de combustão e que pode ser ajustado individualmente através de uma válvula de agulha; |
| Equipados com um dispositivo de ignição por faísca para ignição de uma longa chama aberta, sem ignição manual, seguro e comando remoto; |
| 3.3 |
Controle do caudal de gás da cabeça de combustão |
Os queimadores principais e laterais estão respectivamente equipados com medidores de caudal de massa para controlar o caudal de propano; |
| Adotar um medidor de caudal de massa americano Alicat, o meio é o propano, faixa de 0-450 mg/s, precisão ±(0,8%rdg+0,2%F.S.), tempo de resposta 0,1 s; |
| O fluxo de gás é controlado por software e o tempo de chama é controlado automaticamente; |
| 3.4 |
Caldeiras de areia calibradas |
Caldeiras de areia calibradas |
| Equipado com um dispositivo de ignição de longa chama aberta e um dispositivo de ignição por faísca elétrica, a ignição remota é possível, segura e com elevada taxa de sucesso; |
| 3.5 |
Controle calibrado do caudal de gás |
Utilizando o caudalímetro de massa Alicat americano, o meio é o propano, a faixa é de 0-7 g/s, a precisão é de ±(0,8%rdg+0,2%F.S.), o tempo de resposta é de 0,1 s e a chama de calibração máxima é de 300kw; |
| O fluxo de gás de calibração é controlado por um software que pode controlar automaticamente a fonte de chama de calibração escalonada com potência de saída de 75 kW/160 kW; |
| 3.6 |
Sistema de controlo |
Usar o PLC Omron para controlar o fluxo de gás, equipado com um dispositivo de corte de gás, seguro e fiável; |
| Configuração separada da caixa de controlo do gás, segura e conveniente para utilização e manutenção; |
- Sistema de tratamento de gases de combustão
|
| 4.1 |
Filtragem de gases de combustão |
Equipado com um dispositivo de filtragem de três fases, filtragem a longo prazo de poeira nos gases de combustão:
Filtro grosseiro de fibra de vidro de primeira qualidade, filtra grandes partículas de carburos no gás de combustão e o material do filtro pode ser substituído rapidamente;
O filtro americano Parker de segunda classe, o elemento filtro é PTFE, a precisão é de 2μm e o elemento filtro pode ser rapidamente removido e substituído;
Filtragem por membrana de PTFE em três fases, com uma precisão de 0,5 μm, cortando eficazmente a umidade;
|
| 4.2 |
armadilha de frio |
Tipo de bomba de compressão armadilha de frio, capacidade de arrefecimento 320 KJ/h, precisão de controlo da temperatura 0,1°C, alteração estática 0,1K, auto arranque e livre de manutenção |
| 4.3 |
Trapaça de vapor |
Despejar automaticamente a água de arrefecimento gerada pela armadilha de frio, sem necessidade de manutenção; |
| 4.4 |
Coluna de secagem |
Utilizado para secar o vapor de água residual no gás da amostra, pode ser rapidamente desmontado e substituído pelo meio de secagem |
| 4.5 |
Bomba de amostragem |
A bomba de amostragem a vácuo alemã KNF, com uma capacidade de amostragem de 16L/min, pode produzir continuamente uma pressão de amostragem de 50KPa, com elevada estanqueidade do ar, baixo ruído e baixa vibração |
| 4.6 |
Rotômetro |
O rotômetro importado com uma amplitude de 0-1,5 L/min, que pode estabilizar o fluxo de gás da amostra de saída e reduzir o erro de medição causado pela flutuação do fluxo de gás; |
| 3Sistema de análise da concentração de gás |
| 5.1 |
Analisador de gases (Servomex) |
Analisador de O2 importado, análise paramagnética da concentração de O2, faixa de medição de 0 a 21%, precisão de 0,01%, tempo de resposta não superior a 12 s, deriva do analisador e ruído não superior a 100 ppm em 30 minutos;
Desvio linear: ≤ 1% F.S.;
Repetitividade: ≤ 0,5 F.S.
Cero chuva flutuante: ≤ 1% F.S./7D;
Tempo de arranque: ≤ 30 min;
|
| Analisador de CO/CO2 importado, análise de concentração de CO/CO2 de tipo IR, faixa de medição CO: 0-1%, precisão 0,01%, CO2: 0-10%, precisão 0,01%, e tempo de resposta não superior a 12 s. |
| 3Sistema de aquisição de dados |
| 6.1 |
Modulo de aquisição |
Usando o módulo de aquisição da Advantech,
A precisão de recolha da concentração de gás é de 100×10-6;
A precisão de recolha da temperatura é de 0,1°C;
A precisão de recolha da diferença de pressão é de 0,1 Pa;
A precisão de aquisição do tempo é de 0,1 s;
Outros sinais são 0,1% do valor de saída em escala completa;
|
| 6.2 |
recolha de dados |
O sistema regista e armazena os seguintes dados pelo menos a cada 3 segundos:
Diferença de pressão da sonda bidirecional, Pa;
Temperatura do tubo, K;
Concentração de O2, em %;
Concentração de CO, em %;
Concentração de CO2, em %;
Fluxo de massa de propano, mg/s
Tempo, s
|
| 7. Software de operação padrão |
| O software operacional padrão inclui as seguintes funções: |
| 7.1 |
Monitorização do estado do sistema |
Leitura do estado e do valor do sinal de cada sensor do sistema; |
| 7.2 |
Calibração do sensor |
Calibração dos sensores para temperatura, pressão do vento, trajetória da luz, análise da concentração, etc. |
| 7.3 |
Calibração do sistema |
16CFR1633 Procedimento padrão de calibração de etapas do sistema |
| 7.4 |
Procedimento operacional padrão |
16CFR1633 Procedimento de funcionamento padrão |
| 7.5 |
Revisão do relatório |
Relatório de ensaio de acesso a dados brutos e exportação |
| 7. Outros equipamentos auxiliares |
| 7.1 |
Quadro de ensaio por amostra |
Soldado por ferro de aço de ângulo de 38 mm, o tamanho é de 1900*990*115 mm |
| 7.2 |
Ferramentas de localização 1 |
Utilizado para confirmar a posição vertical do colchão e do quadro de ensaio, o material é SS304 |
| 7.3 |
Ferramentas de localização 2 |
Utilizado para confirmar a distância entre a cabeça de combustão e o colchão, de liga de alumínio |
| 7.4 |
VCR |
Vídeo do teste de admissão |
| 7.5 |
Escala de força de tração |
Utilizado para confirmar a força exercida pela cabeça de combustão principal sobre a superfície do colchão |
| 7.6 |
PC de escritório |
O computador industrial AdvanTech e a interface integrada de aquisição de dados melhoram a estabilidade do funcionamento do sistema. |
