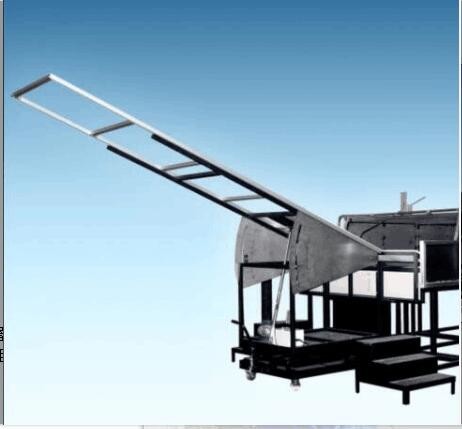

Teste de inflamabilidade de materiais de construção UL790 Equipamento de ensaio de incêndio de revestimentos de telhado

Equipamento de ensaio de inflamabilidade, UL 790 Equipamento de ensaio de incêndio de revestimentos de telhados

Introdução de instrumentos

O sistema de ensaio de combustão do telhado é um instrumento para simular condições reais para avaliar a resistência ao fogo dos telhados e componentes.9m a grau A~C para avaliação da amostraAo mesmo tempo, pode ser aplicado ao ensaio do retardamento da chama dos componentes das células fotovoltaicas.

Parâmetros técnicos

Ensaio de inflamabilidade do material de revestimento do telhado ASTM E 108
UL790 Ensaio de inflamabilidade do revestimento de telhado
NFPA 256 Teste de inflamabilidade do material de revestimento do telhado
IEC 61730-2 Conjunto de células fotovoltaicas, Apêndice A, Ensaio de protecção contra incêndio, Propagação da chama

Principais características

a. Material de cobertura de compensado, tamanho: 1300 (W) x 1000 (D) x 120 (H), utilizado para a instalação de amostras de ensaio.

b. Uma prancha de ensaio não inflamável, instalada no extremo da prancha de ensaio, pode impedir que o contra-ataque aconteça por baixo da prancha de ensaio.

c. A placa em forma de ventoinha de aço inoxidável pode ajustar o ângulo de ensaio, o tamanho é: 1440 (L) x 940 (H) mm.

d. O quadro principal é utilizado para suportar o suporte de ensaio e é uma estrutura de aço resistente à corrosão, com dimensões de: 1020 (L) x 1000 (D) x 1473 (H) mm.

e. Conjunto de placas incombustíveis montado na extremidade frontal do quadro, simulado por alpendres e corniças e pela chama do queimador para alargar a amostra,tamanho: 330 (W) x 2130 (D) x 584 (H) mm.

f. A taxa de fluxo de ar do painel de ensaio é de 19 + 8 km/h (5,5 m/s) e configurado o monitoramento do anemômetro.

g. O tubo de convulsões independente pode extrair ar do exterior do laboratório.

h. O conduto de ar está equipado com um filtro de favo de mel e uma entrada de gás para instalar a folha de guia.

i. A folha de turbulência ajustável num ducto que reforça a velocidade do vento e reduz a turbulência. O aço inoxidável não alterará a posição com a alteração da pressão do vento.

j. O material do conduto de ar é feito de aço inoxidável com resistência à anticorrosião e à alta temperatura.

k. O ventilador é de 220V, 50HZ e trifásico. A velocidade do vento pode ser ajustada automaticamente com o sistema reverso.

l. O inversor tem a função de velocidade infinitamente variável, que pode ajustar a função entre 0-100%.

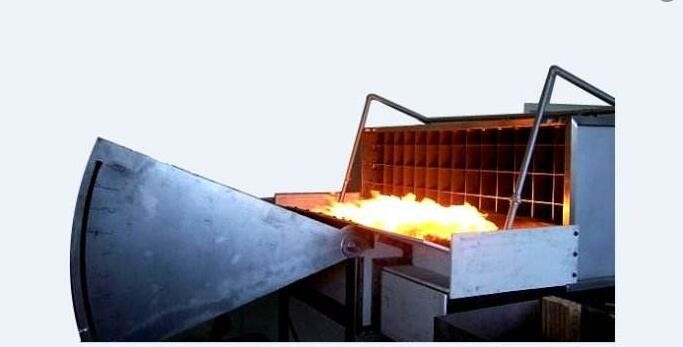

m. Queimadores a gás (para ensaio de incêndio intermitente, propagação da chama e marca voadora) 1,12 m de comprimento, com um diâmetro de 60,3 mm e com uma fenda de 12,7 mm de largura e 0,91 m de comprimento no lado do painel de ensaio.

n. O queimador de gás pode fornecer 22000 Btu/min (387 kWh) e pode ajustar automaticamente o caudal de gás de acordo com três tipos de graus de combustão, A, B e C.

o. O sistema de ignição automática garante a segurança do ensaio.A pressão máxima mínima do elétrodo de ignição é o caudalímetro de massa de 1,8 kVp,que controla o caudal de gás de acordo com as diferentes normas. Classe A e B: 21000 ~ 22000 Btu/min (369 ~ 387 kWh) 10 minutos, Classe C: 18000 ~ 19000 Btu/min (316 ~ 334 kWh) 4 minutos.

O sistema de aquisição de dados é escrito na linguagem de programação LabView e o quadro de aquisição de dados é fornecido à empresa NI dos Estados Unidos.

q. O sistema de aquisição de dados consiste nas seguintes partes:

Módulo de entrada de termopares de 16 bits

2 Modulo de entrada de conversão de módulo de 16 bits

3 Módulo de entrada e saída de dados

4 Módulo de saída de conversão de módulo de 12 bits

5 Retrovisores de 4 e 8 travas

6 Módulo de tempo de exibição de laboratório

7 Tempo de exibição de laboratório / módulo Ethernet

r. Sistema informático

s. O sistema de ensaio Brand fornece um queimador a gás com uma chama capaz de engolir o material queimado e a temperatura do queimador a gás pode ser ajustada a 880 ± 10 C.

t. Uma malha metálica pode suportar o material e a bandeja é giratória para facilitar a combustão completa do material.
