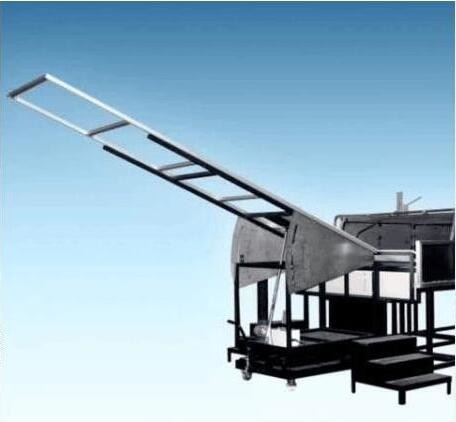

Equipamento de ensaio de inflamabilidade de células solares de materiais de construção

Equipamento de ensaio de ignição das células solares conforme com as normas UL 1730 e ASTM E108

Introdução do produto

A máquina de ensaio da propagação da chama e da marca de queima da célula solar baseia-se no projeto e desenvolvimento da UL 1730, IEC 61730-2.É para simular condições reais para avaliar o teto e componentes de desempenho resistente ao fogo do instrumentoO método de ensaio pode ser utilizado em amostras de A1,82 m, B2,4 m e C3,9 m para avaliar o nível de A~C. Pode também ser utilizado no desempenho retardador de incêndio dos componentes fotovoltaicos utilizados neste ensaio.

Normas

UL 1730: detecção de fumaça em habitações individuais e em quartos de hotel
Monitores: detecção de sinais eléctricos de poeira doméstica;
UL 790: método padrão de ensaio de incêndio para materiais de cobertura de telhado;
ASTM E108-04: método padrão de ensaio de incêndio para materiais de revestimento de telhados;
NFPA 256: ensaio de incêndio do convés do telhado.
IEC 61730-2 Apêndice b: Ensaios de incêndio em módulos fotovoltaicos.

Características do equipamento

Partes estruturais
1Materiais de revestimento de telhados de compensado, dimensões: 1.300 (w) X1.000 (d) x120 (h), a
Instalar a amostra de ensaio;
2A placa de ensaio de não combustibilidade, instalada no final do ensaio, pode interromper o ensaio.
painéis temperados;
3- placa de controlo do ventilador de aço inoxidável, o ângulo de ensaio pode ser ajustado,
Tamanho: 1,440 (l) x 940 (h) mm;
4. Utilizado para suportar o ensaio do suporte do quadro principal, aço resistente à corrosão, dimensões: 1,020 (l) x 1,000 (d) x 1,473 (h) mm;
5- Placas não combustíveis montadas na frente do quadro para simular o
vigas e corniça, extensão da chama do queimador até à amostra,
Dimensões: 330 (w) x 2,130 (d) x 584 (h) mm;
6- Fluxo de ar para o painel de ensaio: 19 ± 8 km/h (5,5 M/sec), e configurar o
Monitor de anemômetro;
7- tubos de ventilação separados, que podem ser extraídos do ar externo do laboratório;
8O filtro de favo de mel é instalado no conduto de ar, a vela de guia de entrada de gás é instalada;
9- condutas de ventilação equipadas com painel de regulação de inclinação para ajustar a direcção do fluxo de ar;
10. tubos de ventilação ligados ao guia, pode aumentar a velocidade para garantir o fluxo de ar de teste de abastecimento de interferência externa, placas de guia de aço inoxidável,localização não muda com a pressão do vento;
11Materiais de condução para aço inoxidável, resistentes à corrosão e ao calor, dimensões: 2.130 (w) x 762 (h) x 3.000 (l) mm;
12. Ventilador 220V,50HZ, potência trifásica, está equipado com um sistema de reversa pode ajustar automaticamente a velocidade do vento, fluxo mínimo para 300m3/min;
13Inversor de velocidade variável infinitamente, ajustável de 0 a 100%;

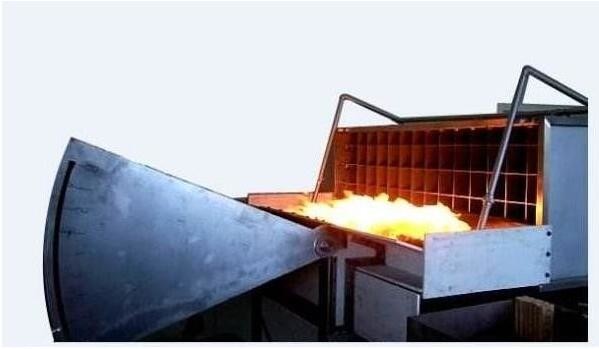

14. queimadores de gás (para Shi Huo intermitente, propagação da chama e fogo voador), 1,12m, 60,3mm, movendo-se no lado de ensaio tem uma fenda de 12,7mm (w) * 0,91m (longo);
15O queimador de gás pode fornecer 22 000 Btu/min (387 kWh), e de acordo com a, b, c três níveis de combustão, válvula de controlo de gás de alta precisão que controla o fluxo de gás,
16O termocouple do queimador superior é instalado a 58,7 mm, 888 ± pode ser testado a 28 oC;
17. Sistema de ignição automática, garantir a segurança do desempenho do teste, elétrodo de ignição 1.8kVp controlador de fluxo de massa é a pressão mínima de acordo com diferentes padrões, taxas de fluxo de controle de gás,Classe A e B:21,000 ~ 22000 Btu/min (369 ~ 387 kWh) durante 10 minutos, classe C:18,000 ~ 19,000 Btu/min (316 ~ 334 kWh) 4 minutos;
18. Sistema de controlo de temperatura - Classe A e B:760±28oC (1400±50oF) - 21000 ~ 22000 Btu/min - Classe C:704±28 c (1300±50oF) - 18000 ~ 19000 Btu/min
19. Pressômetros de alta precisão e válvula reguladora de pressão controlam a pressão do gás;
1) - Cada transferência para o gás nos queimadores deve seguir um método de ensaio e controlo diferente;
2) - GNL: o uso de MFM pode medir com precisão o fluxo (controle da válvula de regulação do fluxo);
3) - GPL: caudal de ar utilizando o sistema de inversor: no convés de ensaio a 19 ± 8 km/h (5,5 M/sec);
20Os materiais de suporte de malha metálica, os paletes podem ser rotados, de modo a que a combustão total de
materiais;

Secção de ensaio

1Sistema de controlo de computador dos Estados Unidos software especial de controlo para experimento Labview, integração 10.2 "LCD scree;
2Sistemas de aquisição de dados, a linguagem de programação LabView é usada para programar, cartões de aquisição de dados Estados Unidos NI oferece
3O sistema de aquisição de dados consiste nas seguintes partes:
Módulo de entrada de termopares de 16 bits
2 Módulo de entrada de conversão a/d de 16 bits
3 Módulo de entrada/saída de dados
4 Módulo de saída de conversão a/d de 12 bits
5 Plano de fundo de 4 e 8 ranhuras
6Módulos de visão de laboratório
7Módulo de rede LabView/Ethernet
4. Sistemas de teste de marca, queimadores de gás, a chama engoliu o material queimado, o queimador de gás é 880±10oC temperatura pode ser ajustado.

Os resultados padrão

1Normas gerais para a propagação da chama
1 Qualquer parte dos materiais de revestimento do telhado (componente ou painel) do convés de ensaio em chamas ou partículas incandescentes explodidas,
2Pode deslizar através, dividir, materiais curvos de cobertura de telhado, tais como o deck de telhado aberto,
3Classificação de segurança contra incêndio A: gama de propagação da chama é de 1,82M,
Nível de segurança contra incêndio B: alcance de propagação da chama é de 2,4 m,
Nível C de segurança contra incêndio: área de propagação de incêndio é de 3,9 metros,
Medido a partir da borda da propagação da chama da amostra,

2Normas gerais para a combustão dos telhados
1 Qualquer parte ou componente do painel do convés de ensaio em chamas que explodem ou caem,
2 As partes do convés do telhado ou uma parte de um painel na estrutura do telhado ou componente sob a forma de partículas luminosas desaparecem,
3 Continuar com os componentes ou painéis de combustão
