Equipamento de testes do laboratório
, Câmara vertical da inflamabilidade
Equipamento de ensaio de inflamabilidade de laboratório, UL1685 Câmara de ensaio de bandeja vertical para cabos
Aplicação
Aplicar para verificar o ensaio de incêndio em bandeja vertical para determinar os valores da propagação da chama do cabo e da liberação de fumaça quando os cabos estão expostos a uma fonte de ignição em chamas.(Não é nada para o propósito de cabos, tais como energia elétrica, telecomunicações, etc.)
Principais componentes, incluindo
Sistema de controlo da fonte de ignição
b.Torre de recolha e sistema de controlo dos gases de escape de fumo
c.Sistema de controlo da pressão e do caudal dos gases
d.Sistema de medição da transmissão de fumo e da temperatura
e.Sistema de medição da altura da chama
Parâmetros técnicos

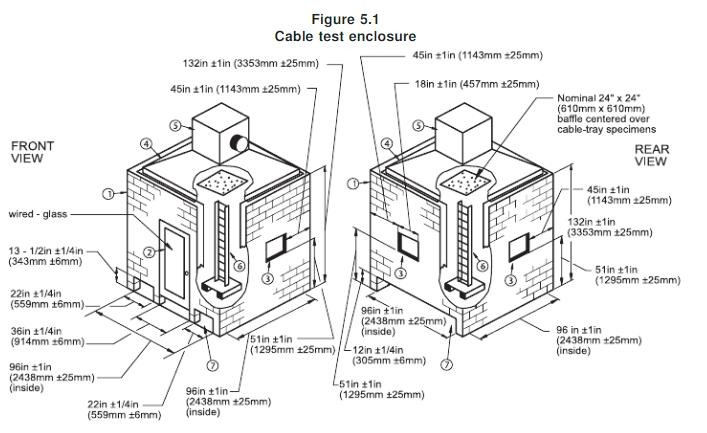

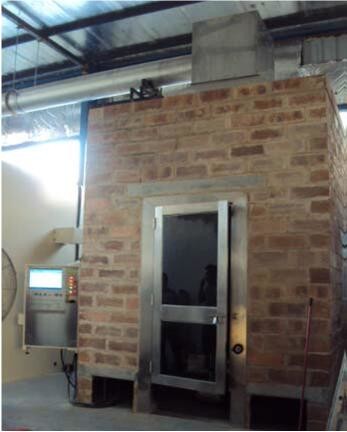

1Laboratório: a parede adota tijolo refratário a altas temperaturas, a superfície interna é tratada com preto e a dimensão da parede é W2438 x D2438 x H3353mm; pintada
2Porta de laboratório: W0.9 x H2m quadro de aço inoxidável, porta de vidro temperado;
3. torre de recolha de fumaça: o ângulo de inclinação de 40 graus, o cubo é de 914 mm; o comprimento do filtro é de 610 mm;
4Janela de observação: o comprimento lateral é de 457 mm, a distância do fundo ao solo é de 1295 mm e a direita até à parede é de 1143 mm.
5. Entrada de ar: 559 x 343 mm, 914 x 305 mm, 2438 x 343 mm;
6- tubo de escape: L9000 * diâmetro 406 mm, instalado na torre do lado direito do nível de recolha do cubo;
7. Escada de queima: altura 2400mm, L305 * W25 * D25. A distância de 299mm entre dois quadrados;
8A: há 242 buracos L341mm * D30mm;
9Fluxo de gás: 13,2 L/min, pressão e temperatura normais, controlo do fluxo de massa;
10Fluxo de ar: 76,8 L/min, pressão e temperatura normais, controlo do fluxo de massa;
11Detecção do caudal: o medidor de caudal de pressão diferencial é utilizado para medir o caudal do tubo de escape, fornecendo a base para controlar a velocidade do ventilador.
12Transmitância: a fotocélula de silício detecta a densidade de fumaça da amostra quando esta é queimada.
13. Altura da chama: a luz infravermelha visível indica em tempo real a altura da chama atual;
14. Software especial: pode desenhar o fluxo de tubulação em tempo real, densidade de fumaça, altura da chama e outros dados para desenhar a curva, e gerar relatórios, pode ser preservado para inspeção ou impressão;
15Sistema de controlo: computador + software de controlo, medidor de caudal de massa, etc.
Normas
De acordo com as secções 9.6 e 9.7 da norma UL1685-2007, UL2556-2007
