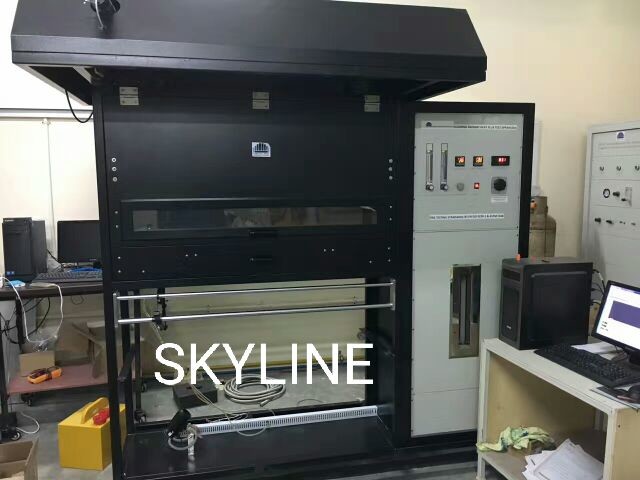

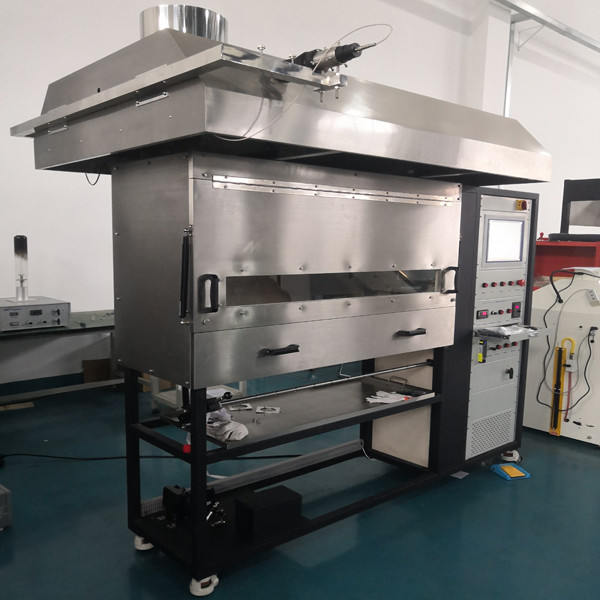

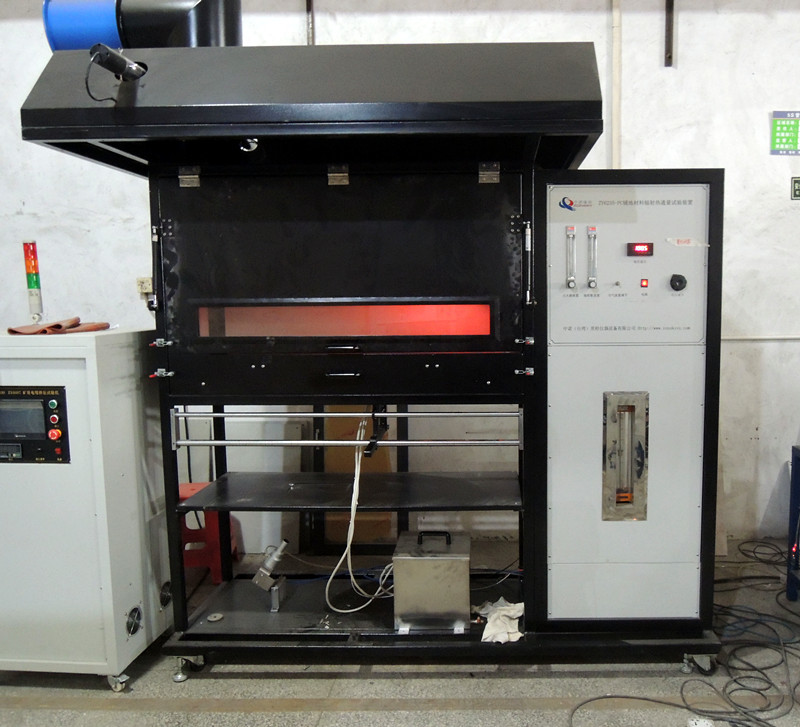

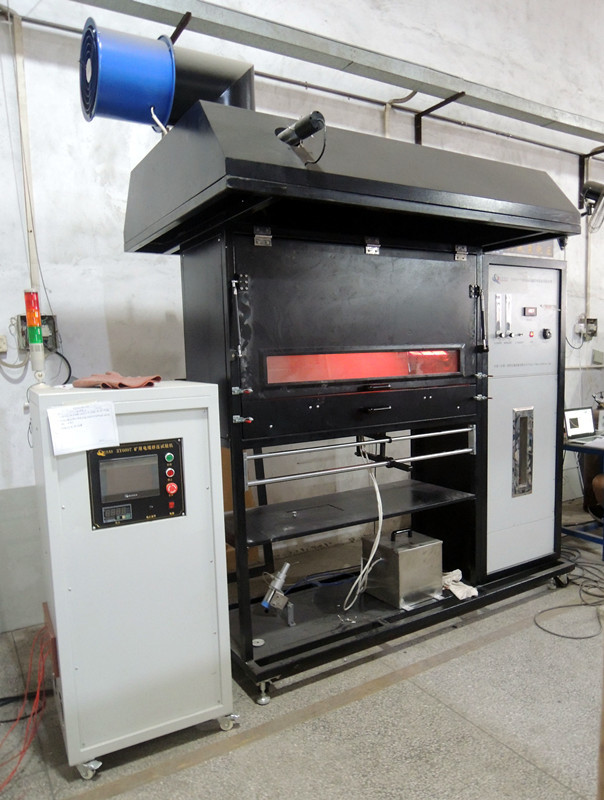

Equipamento de ensaio de inflamabilidade do fluxo radiante crítico para painéis de piso
SL-FL05 Aparelho de ensaio de painéis de piso radiante
Medir o fluxo radiante crítico da expansão horizontal da chama e a densidade de fumaça do material do piso durante o ensaio.
Visão geral do produto
O aparelho SL-FL05 Radiant Flooring Panel Test é um sistema de ensaio de reacção ao fogo concebido para materiais de pavimento,medição do fluxo radiante crítico e do comportamento da propagação da chama sob uma fonte de calor radiante controladaÉ utilizado para avaliar revestimentos de piso como tapetes, madeira, vinil e compósitos para classificação de segurança contra incêndio, fornecendo dados essenciais sobre a resistência à ignição e a propagação da chama.
Características
1Todos os componentes estruturais são feitos de aço inoxidável, aparência e resistência à corrosão;
2A fonte de radiação é uma placa de radiação térmica cerâmica porosa de 300 mm*450 mm, inclinada 30°;
3O calorímetro é importado dos Estados Unidos, gama 50kW / m2;
4O diâmetro dos ignicionadores é de 0,7 mm, 19/EA, localizado na parte inferior da linha central de cada 60°;
5A placa padrão é feita de silicato de cálcio sem camada de revestimento, que tem um tamanho de 1050*250 mm e uma espessura de 20±1 mm, uma densidade de 850 ± 100 kg/m3;
6- Pequena amostra de ignição auxiliar de aço inoxidável.
7. válvula de controlo de fluxo de entrada, controlo preciso do fluxo de propano;
8Equipado com sopro de ar que fornece ar, gás misturado através do gás de mistura venturi
Normas
• ISO 9239-1: Ensaio de reação ao fogo dos pavimentos - Parte 1: Performance de combustão dos materiais de pavimentos testados pelo calor radiante
• ISO 9239-2: Ensaio de reação ao fogo dos pisos - Parte 2: Ensaio do estado de propagação da chama sob um fluxo de calor de 25kW/m2
• ASTM E 648: Fluxo radiante crítico do piso de ensaio padrão - sistema de revestimento utiliza energia térmica radiante
• ASTM E 970: Utilização de uma fonte de energia térmica radiante, ensaio de isolamento de piso de isolamento teste padrão para fluxo radiante crítico Utilizando uma energia térmica radiante
• NFPA 253: Método de ensaio padrão para utilização de energia térmica radiante, sistema de sobreposição de placas de ensaio Fluxo radiante crítico
Parâmetros técnicos
| Potência máxima de funcionamento |
5 kW |
| Precisão do tempo |
< 1s / h |
| Medidor de fluxo de calor Faixa de medição |
(0-15) Kw / m2; (fluxo de calor de propriedade do cliente)
|
| Precisão do medidor de fluxo de calor |
± 0,2 kW/m2 |
| Precisão do medidor de fluxo de calor |
< ± 3%; |
| Período do pirômetro de radiação térmica |
400-600 °C, com uma precisão de ± 0,5 °C; |
| Erro de temperatura corporal preta |
± 5 °C; |
| Velocidade de fumo |
(2,5 ± 0,2) m / s |
| Capacidade de fumo |
(39-85) m3 / min |
| Tamanho da placa de radiação refratária porosa |
300 mm × 450 mm, capacidade de temperatura elevada de cerca de 900 °C; |
| Termócopo |
de diâmetro de 3,2 mm, termocouple blindado de aço inoxidável tipo K |
| Tocha acesa |
Diâmetro ¢ 10 mm Diâmetro ¢ 6 mm, tubo de pulverização no orifício de 35 ¢ 0,7 mm |
| Altura da chama |
60 ~ 120 mm ajustável |
| Sistema de ignição |
ignição electrónica de alta tensão |
| Tamanho da caixa de queima |
L1420 * W1200 * H2300 (mm) |
| Sistema de escape forte |
A máquina está equipada com um ventilador forte, quando o teste for concluído, iniciar o sistema de ventilador de escape será esgotado ao ar livre |
- Fornecimento e combustão de gás O soprador controlado por inversor e o misturador Venturi asseguram uma relação de ar/gás e uma chama estáveis.
- Placa e queimador radiantes Placa de cerâmica de favo de mel resistente ao calor (300×450 mm, inclinada 30°).
- Calibração O aparelho de calibração poroso ajusta a potência radiante por movimento para cima, para esquerda ou para direita.
- Câmara e escapamento Câmara interna revestida com chapas de silicato de alumínio resistentes ao calor e à corrosão. Capuz de ventilação de aço inoxidável no topo. Chaminé com um termocouple;Outro termocouple dentro da câmara, ambos monitorizados por software.
- Medição e controlo ️ Fluxímetro de calor com refrigeração por água portátil (sem água corrente externa).Sistema óptico com fonte de luz de 2900±100 K e receptor de sinal avançado. PC de 19" integrado com software LabVIEW para aquisição e controlo de dados.
- O sistema de ensaio de densidade de fumaça está disponível mediante pedido.
Aplicação
Teste de materiais: adequado para vários revestimentos de piso, como tapetes têxteis, cortiça, madeira, borracha, pisos de plástico e materiais de revestimento de piso
Construção e Edifícios: Teste da propagação da chama e das características de combustão dos materiais de piso utilizados em residências, escritórios e espaços públicos
Transportes: Avaliação do desempenho contra incêndio dos pavimentos em ferrovias, aviação e transporte marítimo
Materiais de isolamento: também pode medir a radiação crítica de isolamento de celulose do piso do sótão
Conformidade e classificação: fornece dados essenciais para a certificação e para classificações de segurança contra incêndio como o sistema Euroclass (A2FL, BFL, CFL, DFL)
Perguntas Frequentes
Q1: Que materiais podem ser testados e quais são os padrões que cumprem?
A1: Teste quase todos os revestimentos de pavimentos, tapetes têxteis, cortiça, madeira, borracha, vinil e revestimentos pulverizados.Então os seus resultados são aceitos em todo o mundo..
P2: O que é que ele realmente mede, e quais são as principais especificações?
A2: mede o fluxo de radiação crítico, o nível mínimo de calor necessário para manter a propagação da chama, dando-lhe uma classificação clara do risco de incêndio.medidor de fluxo térmico (0-15 kW/m2), ± 0,2 kW/m2), e o caudal dos gases de escape 2,5 m/s.
P3: Quão precisos e repetíveis são os resultados?
A: Muito. O fornecimento de gás utiliza um controlador de fluxo de massa e um misturador Venturi com soprador controlado por inversor para uma proporção constante de ar e combustível.e um radiômetro IR dá a temperatura da placa em tempo real.
P4: É fácil de operar?
R4: Absolutamente. A ignição automática e um empurrador automático de amostras eliminam o adivinhamento. Todo o sistema é executado em um PC de 19 polegadas com o software LabVIEW.
Q5: Quais são os requisitos de instalação e manutenção?
A5: Instalar numa sala livre de correntes de ar a 23 ± 5 °C e 50 ± 20% RH, utilizando gás propano. Manutenção: limpar regularmente a placa radiante e verificar a saída com um radiómetro calibrado para manter a precisão.
P6: Existem extras opcionais?
R6: Sim
Serviço pós-venda e apoio técnico
Serviço pós-venda e apoio técnico
Apoio pós-venda de um ano, assistência técnica ao longo da vida

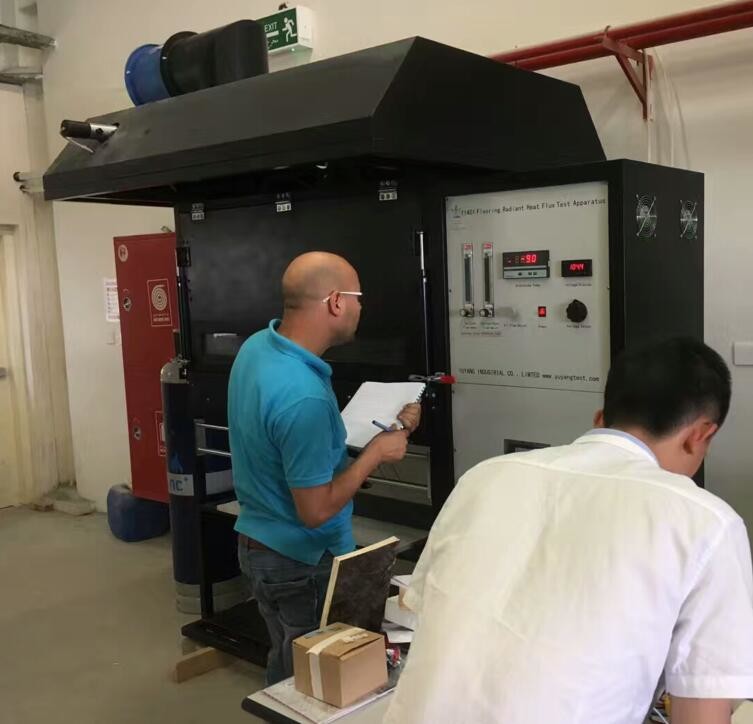

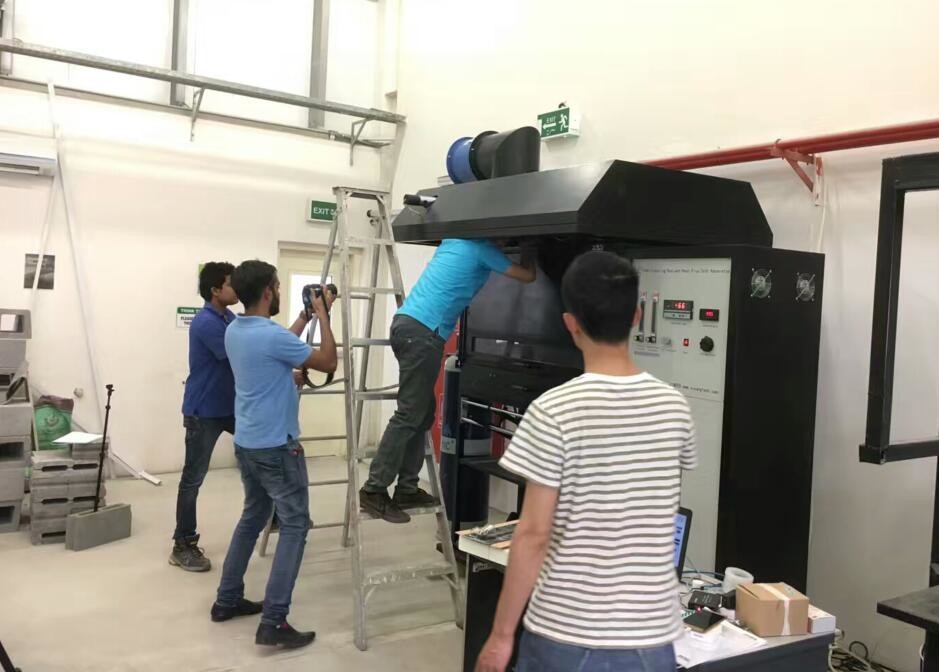

Instalação e calibração do equipamento
