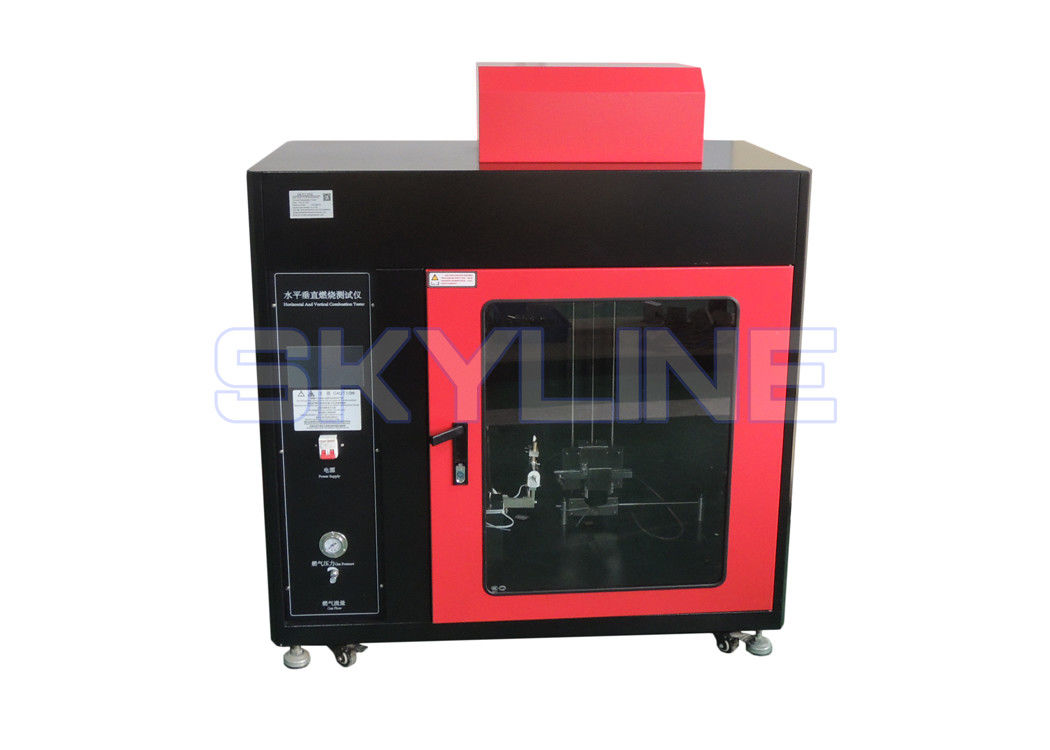

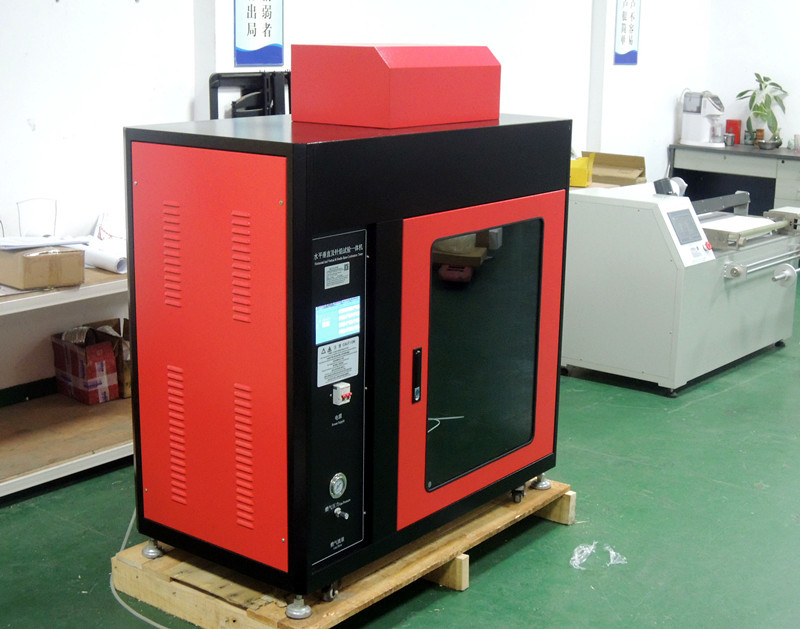

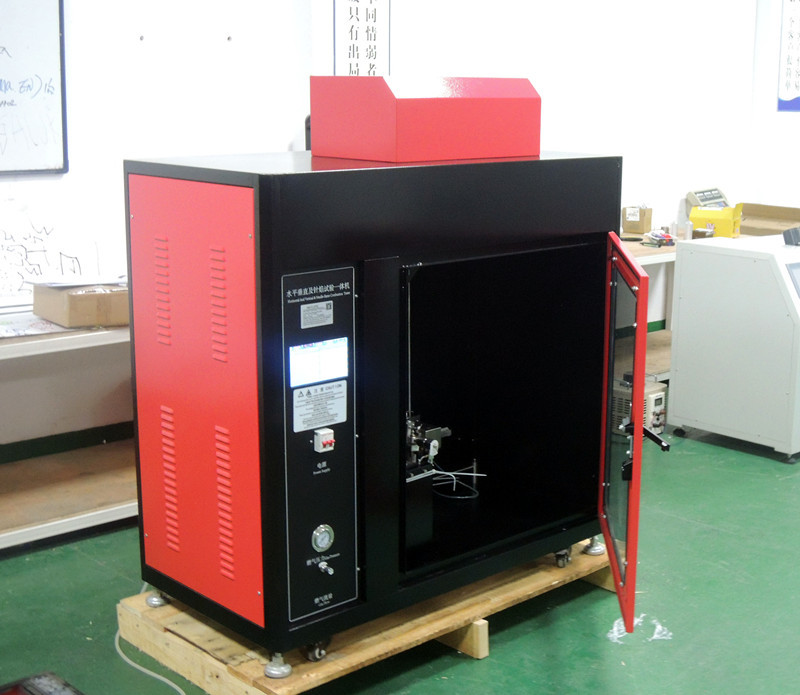

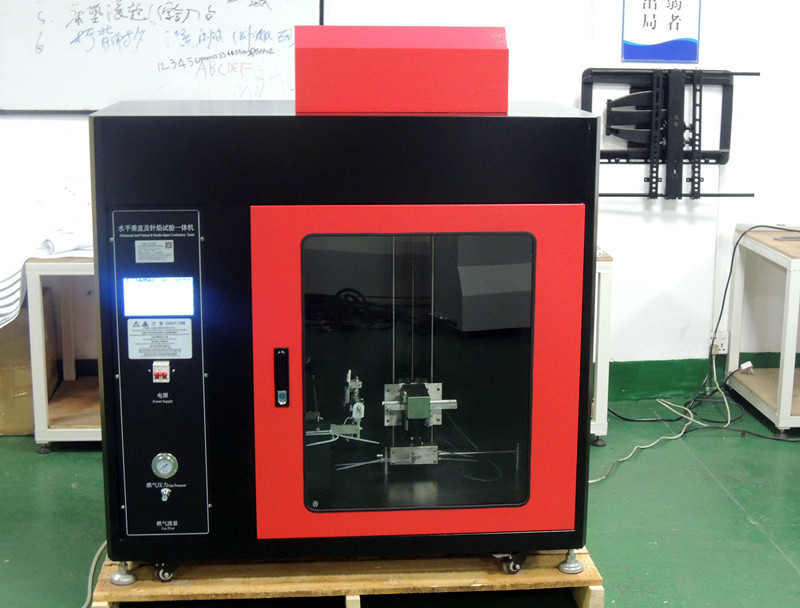

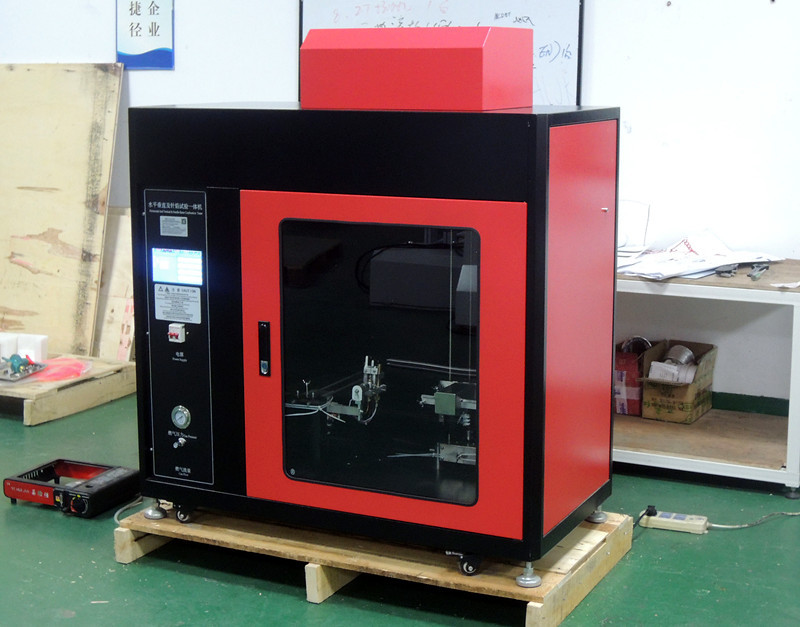

Tela táctil Horizontal-vertical e máquina de queimadura da chama da agulha
Descrição do produto
A máquina ardente horizontal da chama do vertical e da agulha é desenvolvida de acordo com as disposições do GB-T2408-2008 padrão para o teste ardente horizontal e vertical e o GB5169.5-2008 e o GB4706.1-2005 para o teste de queimadura da chama da agulha. O equipamento integrado novo que encontra padrões nacionais e padrões relevantes do UL e do IEC é o único instrumento original no mercado que neutraliza dois tipos diferentes de métodos do teste. Além do que a originalidade da grande função do dispositivo própria, o instrumento é inflamado automaticamente e cronometrado automaticamente. Ao mesmo tempo, o tipo horizontal e vertical braçadeiras da combustão é controlado pelo motor, que pode ser movido para cima e para baixo, esquerdo e direito, sem disqu manual da mão; as funções acima não estão disponíveis em outros fabricantes.
Parâmetros técnicos
1. Fundo do teste: fundo preto
2. Processo do teste: controlo automático de procedimentos de teste, ventilação independente
3. Dimensões: altura 1310 (que inclui os pés) milímetro do × da profundidade 600mm do × da largura 1160mm
4. Volume da área de teste da combustão: >0.5 cúbico, comprimento * largura * × 1050mm do × 590mm da altura aproximadamente 900mm, preto do fundo, ≤ 20Lux da iluminação do fundo

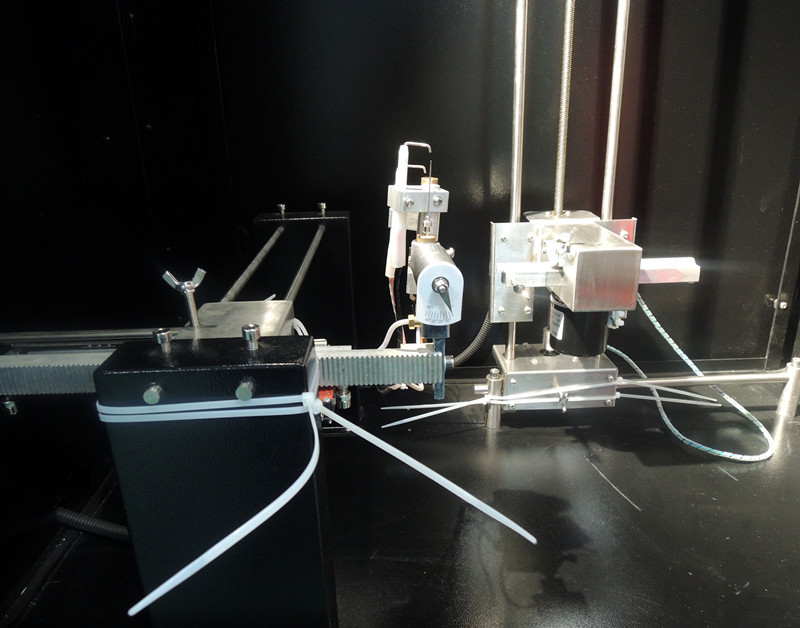

Peça da chama da agulha
| Queimador da agulha |
± interno 0.1mm do furo Φ 0.5mm, ≤ exterior Φ 0.9mm do diâmetro, ≥ 35mm do comprimento, |
| Ângulo da chama do queimador |
° 0 - 45 (ajuste arbitrário) |
| Tempo da combustão |
0-999.9s o ± 0.1s pode ser ajustado arbitrariamente (chama automaticamente avançada e para recuar, nenhuma operação a trabalhar) |
| Tempo de queimadura |
0-999.9s ± 0.1s, gravação automática, suspensão manual |
| Altura da chama |
± 1mm de 12mm (com calibre da altura) |
| Altura da agulha |
maior de 35mm (dentro do diâmetro ф0.5, do diâmetro exterior ф0.9) |
| Abastecimento de gás |
gás do butano de 95% (pode ser engarrafado com gás de petróleo liquefeito) |
| Volume ajustável do gás |
medidor de fluxo |
| Escala de teste da temperatura |
0~1000°C |
| Exigência da temperatura da chama |
o tempo 100 do °C do °C do ± 2 do °C 700 ao ± 3 do °C dentro do ± 1 de 23,5 segundos segundo |
| Par termoelétrico |
Φ0.5mm importou (par termoelétrico blindado do tipo de K) |
| Bloco do cobre da transferência térmica |
Ф4.0x6.0mm |
Seção vertical horizontal do teste
1. Temperatura ambiental: temperatura ambiente ~ 40 ° C; humidade relativa: ≤ 75%;
2. Tensão e poder de fonte de alimentação: 220V poder 50HZ 150W do ± 10%
3. Tempo automático da ignição do queimador de Bunsen: algum ajuste
4. ± interno 0.5mm do diâmetro 9.5mm do queimador de Bunsen
5. Fonte do gás: gás de petróleo liquefeito (gás de metano da indústria da adição durante o arbítrio);
6. Fonte de alimentação de trabalho: 220V C.A. 50HZ
7. Escala de sincronismo: precisão do Timekeeping 0~999s: 10s±0.2s 30s±0.2s;
8. Tempo da chama: 0 ~ 999.9S (ajustável)
9. Tempo de Afterflame: 0~999.9S (ajustável)
10. Tempo da pós-combustão: 0~999.9S (ajustável)
11. Ângulo de queimadura: 0°, 20°, 45°
12. Altura da chama: 20mm ~ 175mm ajustável
13. Temperatura da chama: °C (de 100-1000) ajustável
14. Caudal do gás: caudal do gás ajustável de 105ml/min a 1000ml/min
15. Lâmpada de queimadura: O diâmetro interno da lâmpada é 9.5±0.3mm, e o comprimento é 100mm±10mm.
16. Dispositivo do tempo: pode ser exato a 0.5S
17. Ajuste de posição: O suporte da amostra pode ser ajustado para cima e para baixo, esquerdo e direito, o assento da combustão pode ser ajustado para a frente e para trás, e o curso do ajuste é grande.
Os padrões de projeto
Projeto da peça ardente vertical horizontal do teste: GB-T2408-2008 “teste do desempenho ardente plástico - método horizontal e método vertical”
Padrões aplicáveis da peça ardente vertical horizontal do teste: UL94-2006, GB-T 5455, GB-T13488, GB-T5169IEC60695-11-3, IEC60695-11-4, IEC60950-1, IEC695-2
Equipamento GB da peça do teste da chama da agulha: Os produtos elétricos e eletrônicos de GB5169.5-2008 ateiam fogo à parte 5 do teste do perigo: Dispositivo do método do teste da chama da agulha da chama do teste, teste da confirmação
Exigências GB4706.1-2005 gerais para a segurança do agregado familiar e de dispositivos elétricos similares
