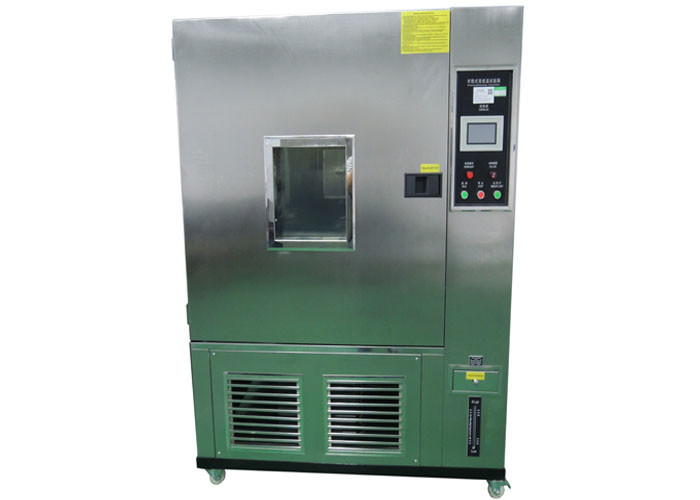

Câmara 1260 litro Alto-baixa câmara do teste ambiental do teste da temperatura
Estrutura
A estrutura inteira, isto é, caixa do teste, sistema de refrigeração, sistema de condicionamento de ar, armário de controle bonde, unidade de refrigeração no conjunto, a unidade de refrigeração é ficada situada no fundo da caixa, peça de controle elétrica do lado da câmara do teste, fácil de operar.
2 a caixa:
A) a extremidade do estúdio no sanduíche do canal, a distribuição dos calefatores, evaporador da refrigeração, motor da explosão, fã e outros dispositivos;
B) o lado da caixa do teste com um cabo que rosqueia o furo 1, tamanho ф50mm;
C) a câmara do teste é feita da placa SUS304 de aço inoxidável grossa de 1mm. O escudo da caixa é feito da placa fria grossa de 1mm
D) o material de isolação usando a espuma de poliuretano, espessura 100mm, bom efeito da isolação, a superfície exterior da câmara do teste não geia, não faz condensação.
E) o estúdio é equipado com as quatro separações ajustáveis da malha; cada tamanho 1400 (comprimento) * 600 (largura) * 375 (elevação), 4 camadas
F) o tanque é fornecido com um dreno condensado.

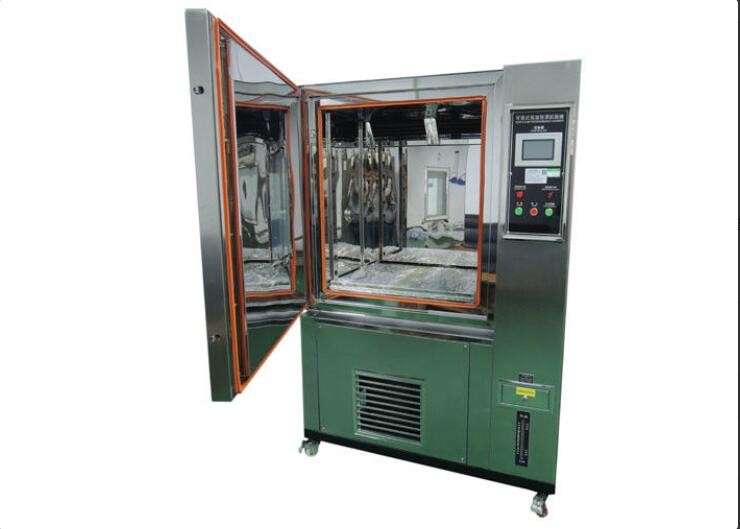

3 a porta:
A porta dobro, selos de porta é selo usado da borracha de silicone do dobro-fio;
Dispositivo de iluminação de 4 observações:
A porta é equipada com uma janela de observação de vidro de isolamento da multi-camada, o tamanho de aproximadamente: 300 × 275mm, e um dispositivo antigelo caloroso. A lâmpada do halogênio 20W de A (AC12V) é instalada na porta da câmara do teste.
Especificações principais
| Tamanho interior |
× 1400 de 600 × 1500mm (altura do × da largura do × da profundidade) |
| Dimensões externos |
× 1100 do × 1800 2300mm (altura do × da largura do × da profundidade) |
| A variação da temperatura |
0 ℃ ~ ℃ +30 |
| A flutuação da temperatura |
℃v do ± 1 do ≤ |
| A uniformidade da temperatura |
℃ do ± 3 do ≤ |
| O desvio da temperatura |
℃ do ± 1 do ≤ |
| A taxa da elevação e da queda |
Velocidade de arrefecimento RT ~ 0 ℃, calculam a média de 1 ℃/minuto não-linear
Taxa de aquecimento de 0 ~ +30 ℃, uma média de 3 ℃/minutos não-linear |
| Velocidade do vento |
1,7 ~ 2.5m/s
Os indicadores acima estão no ℃ do ≤ 25 da temperatura ambiental, pressão atmosférica, nenhuma carga, nenhumas condições de carga, da parede da caixa dentro de 1/6 de teste medido espaço;
|
| Poder |
sobre 5.5Kw |
| Fonte de alimentação |
380V ± 10% V; 50Hz |
Padrões
GB/T2423.22-87Nb GJB1032-90 MIL-STD-2164/(E/C)
GB/T2423.4-93 GB/T2423.34-86 GJB150.9-86
