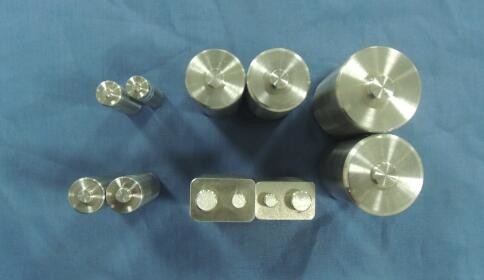

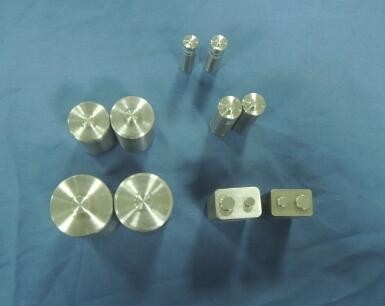

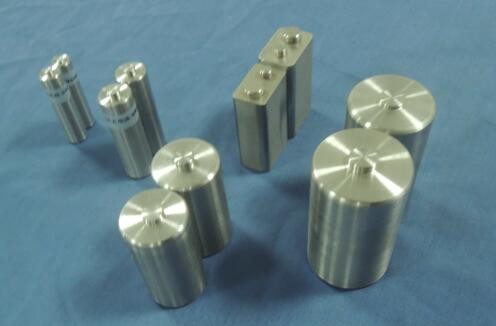

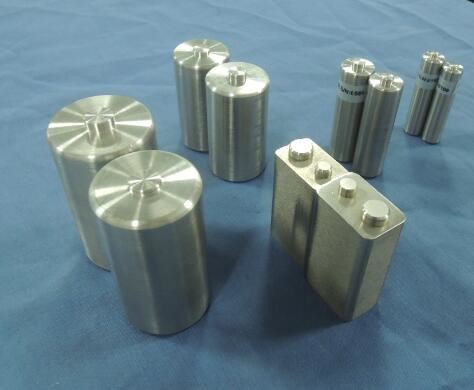

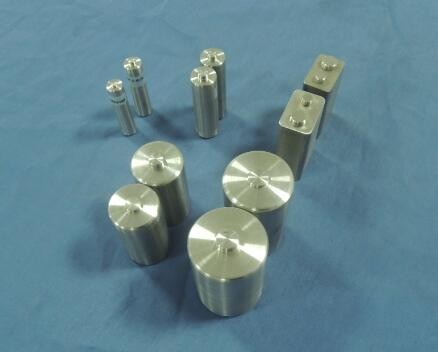

SL - equipamento de testes S103 eletrônico AAA/AA/C/D/baterias manequim de 9V Hasbro

Lugar de origem China
Marca SKYLINE
Certificação Calibration Certificate
Número do modelo SL-S103
Quantidade de ordem mínima 1 unidade
Preço Negoitable
Detalhes da embalagem Caixa de compensado
Tempo de entrega 5 dias úteis
Termos de pagamento Western Union, , T/T
Habilidade da fonte 1 mês dos PCes
Detalhes do produto
Linha do céu: As baterias fictícias da Hasbro Materiais: Aço inoxidável
Padrão: Hasbro SRS062 Torerance: 0.05/0.001mm
Destacar:

Testador de borda afiada

,

câmara do teste da chama
Descrição do produto

SL - equipamento de testes S103 eletrônico AAA/AA/C/D/baterias manequim de 9V Hasbro



Dimensões mínimas



Dimensão AAA AA C D Tolerâncias
A 42,5 49 48,5 59,5 0.05mm/-0.00mm
B 5,16 8,25 19 19 0.05mm/-0.00mm
C 1 1,02 0,64 0,64 0.05mm/-0.00mm
D 3,81 5,5 7,5 9,5 0.00mm/-0.05mm
E 0,8 1 1,5 1,5 0.05mm/-0.00mm
F 9,5 13,5 24,7 32,2 0.05mm/-0.00mm
G NA NA 1,7 2,3 0.10mm/-0.00mm

























Dimensões máximas



Dimensão AAA AA C D Tolerâncias
A 44,5 50,5 50 61,5 0.00mm/-0.05mm
B 5,25 8,25 19 19 0.05mm/-0.00mm
C 0,66 1,02 0,64 0,64 0.05mm/-0.00mm
D 3,81 5,5 7,5 9,5 0.00mm/-0.05mm
E 1,79 2,25 3,02 3,23 0.00mm/-0.05mm
F 10,5 14,5 26,2 34,2 0.00mm/-0.05mm
G NA NA 1,7 2,3 0.10mm/-0.00mm



























minuto 9V/dimensões máximas



Dimensão Máximo Tolerâncias Mínimo Tolerâncias
A 17,5 0.00mm/-0.05mm 15,5 0.05mm/-0.00mm
B 49,2 0.00mm/-0.05mm 46,5 0.05mm/-0.00mm
C 45,77 0.00mm/-0.05mm 43,3 0.05mm/-0.00mm
D 26,5 0.00mm/-0.05mm 24,6 0.05mm/-0.00mm
E 12,95 0.00mm/-0.05mm 12,45 0.05mm/-0.00mm





















SL - equipamento de testes S103 eletrônico AAA/AA/C/D/baterias manequim de 9V Hasbro
