Descrição do produto

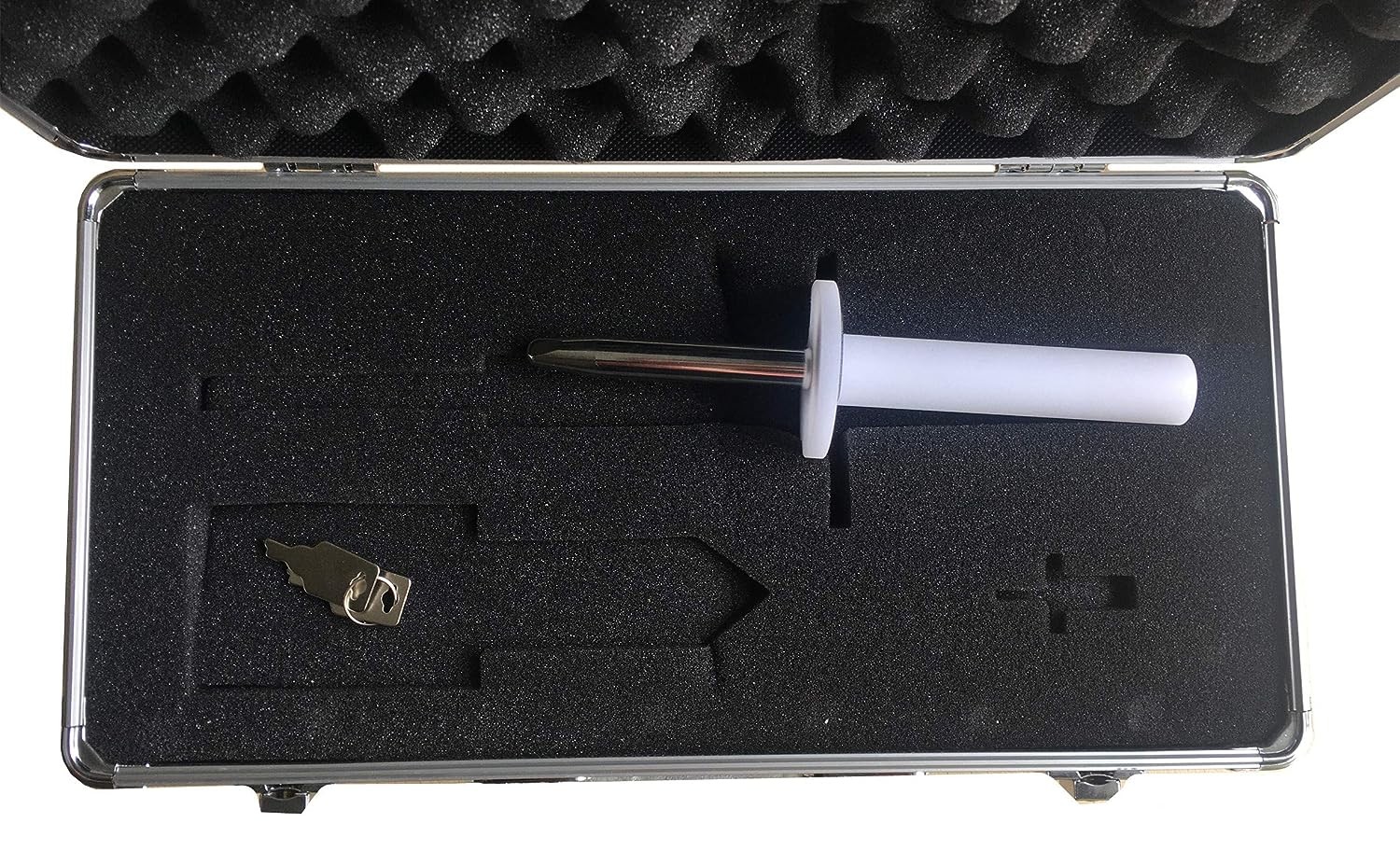

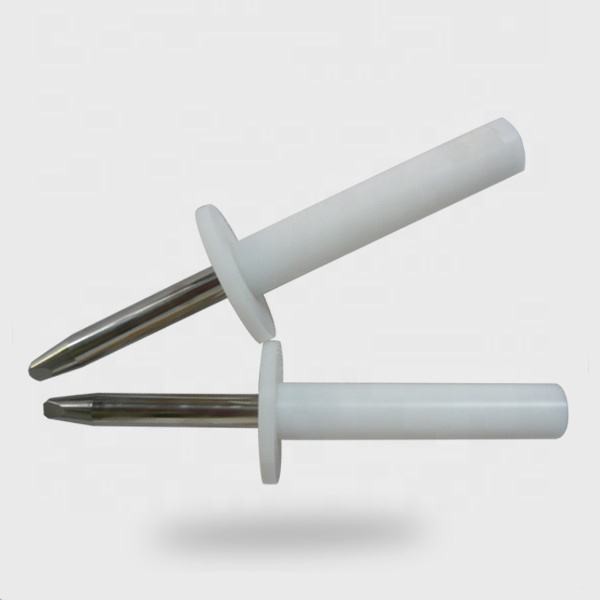

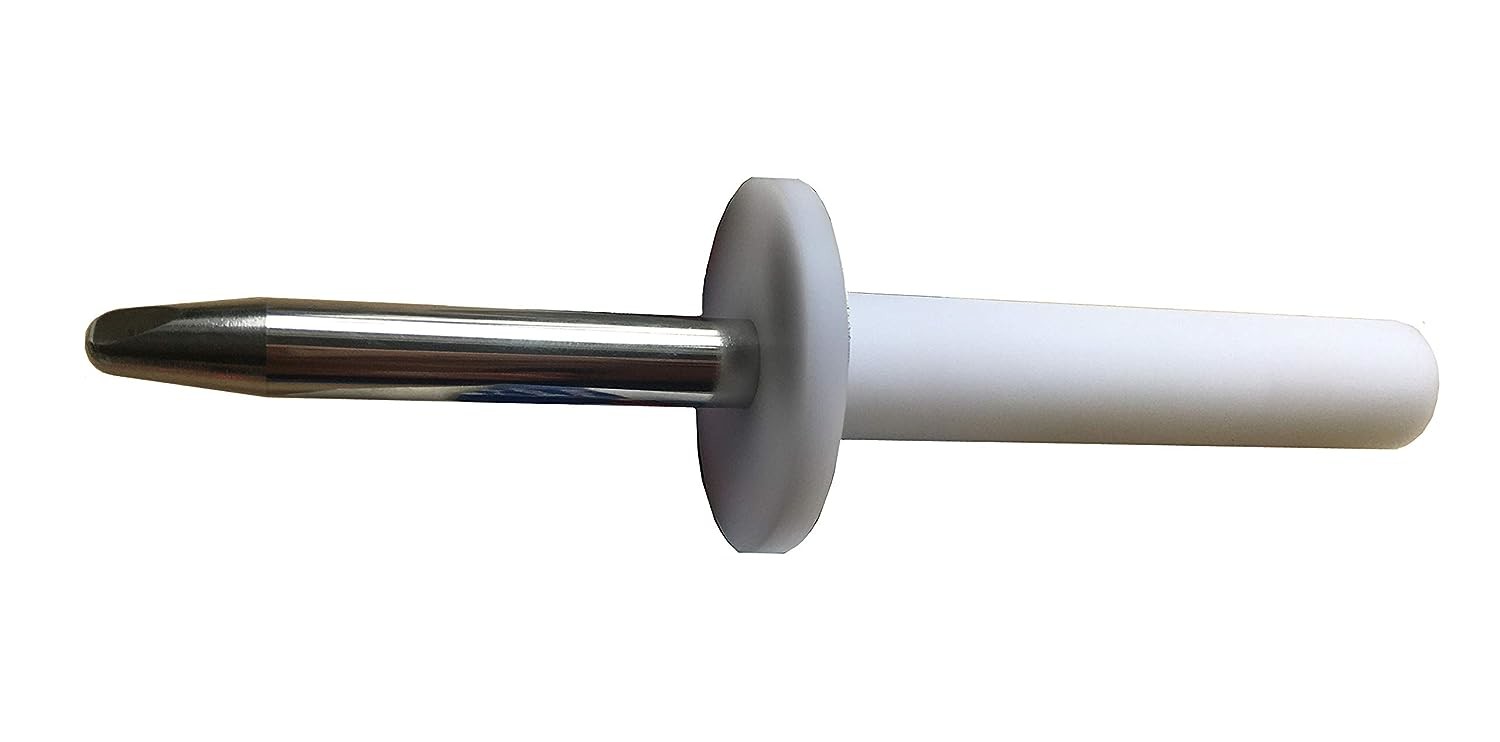

O dedo de ensaio rígido é uma sonda de ensaio de precisão fabricada de acordo com a figura 7 (Fig. 7) da norma IEC 61032 (sonda de ensaio 11) e utilizada para simular um dedo humano.É também utilizado pelas normas da IEC 60335., IRAM 4220-1 e na maioria das regras envolvidas na verificação da acessibilidade a peças acionadas.
Aplicações
1A parte da articulação da sonda do dedo de teste não pode tocar as partes activas ou perto das partes perigosas, e a placa de defleção de 50 mm a 20 mm não pode entrar.
2No ensaio de prevenção de choques elétricos, são necessários fios, dispositivos de alimentação e dispositivos de iluminação.
3Ambas as articulações devem permitir o movimento no mesmo plano e na mesma direcção através de um ângulo de 90° com uma tolerância de 0° a +10°.
Parâmetros técnicos
|
Comprimento do dedo nodular
|
80 mm
|
|
Diâmetro do dedo nodular
|
12 mm
|
|
Diâmetro da placa de barragem
|
50 mm
|
|
Espessura da placa de barragem
|
5 mm
|
|
Materiais
|
Delrin e aço inoxidável
|
NOTA 1:A utilização da solução de pinos e ranhuras é apenas uma das abordagens possíveis para limitar o ângulo de curvatura a 90°.As dimensões e tolerâncias destes detalhes não estão indicadas no desenhoO projecto próprio deve assegurar um ângulo de curvatura de 90° com uma tolerância de 0° a + 10°.
NOTA 2: As dimensões entre parênteses são apenas para informação.
NOTA 3: O dedo de ensaio é extraído da norma IEC 60950-1, figura 2A. Este dedo de ensaio baseia-se na norma IEC 6103216), figura 2, sonda de ensaio B. Em alguns casos, as tolerâncias são diferentes.
