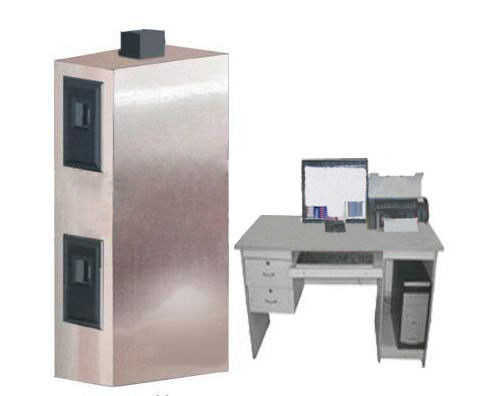

O cabo do UL 1666 instalou verticalmente na máquina de testes do fogo dos eixos
Padrões de testes
UL1666, ANSI/ASTM D 5207 & UL 1581, ANSI/ASTM D 5025
UL1666><>
Parâmetros
1. U-tipo calibre de pressão: pressão de medição da câmara mantida em 0-12PA;
2. Higrômetro: temperatura e umidade de medição da câmara;
3. A estrutura da câmara: a estrutura total do muro de cimento pelo tijolo, a primeira camada é 1.22M, a segunda camada é 3.66M, a parte superior é 2.24M. Dimensões externos: 7.12M x1.3M alto x2.5M largo por muito tempo;
4. A estrutura da parede está a uma densidade de 106lb/ft3 (1698kd/m3) do concreto, a condutibilidade térmica (k) no ℃ 21,1 para o 0.38Btu (0.055W/mk);
5. A primeira e segunda camada pelo peso ordinário 203mm grosso da composição do cimento. O telhado é feito da parede para assegurar sua tensão;
6. O furo de medição na segunda camada deve estar acima do furo vertical do furo de medição da primeira camada (305mm por 610mm), cada furo é 203mm atrás da caixa e 102mm do lado da caixa.
Dispositivo da ignição
1. Uma tubulação de aço da polegada de 1/2, um cotovelo da tubulação da polegada de 1/2 e um disco de aço da dispersão da ignição são instalados, e um medidor de fluxo do propano é instalado no lugar onde o gás é injetado.
2. Fã: Instale o exaustor e o anemômetro na tomada da caixa do teste.
3. Fonte da combustão: O gás forneceu ao dispositivo de ignição deve ser propano da categoria do PC e o calor pelo pé cúbico é 2500 BTU.
4. Exaustor e tubulação do transtorte: A tubulação de transtorte de aço é instalada no centro da parte superior da caixa do teste. O exaustor é conectado à tubulação de transtorte.
6. Instrumentos da temperatura e do teste de fluxo: Oito 28 o tipo especial pares termoelétricos da bainha do níquel é colocado no segundo tanque, um par termoelétrico é colocado no primeiro tanque, e um tipo especial 28 par termoelétrico da bainha do níquel é colocado no primeiro andar. O centro do teto estende 1 1,6 milímetros) perpendicular 1/16 do ± (± 25,4 ao teto e o par termoelétrico é testado antes que a temperatura da câmara do teste esteja determinada.
7. A ponta de prova em dois sentidos da velocidade do vento é colocada no centro horizontal e vertical do primeiro entalhe, e a ponta de prova de medição da velocidade é conectada a um calibre de pressão eletrônico para obter a pressão diferencial.
8. Instrumento por aquisição de dados: O PLC e o computador são usados. O sistema por aquisição de dados digital recolhe e grava a velocidade de ar no furo da entrada e na temperatura do par termoelétrico do segundo furo da camada cada 5 segundos e indica a curva.
Que são os tipos diferentes de expedição de cabogramas?
Os cabos são usados principalmente para levar sinais elétricos e das telecomunicações. Há uns vários tipos de cabos, incluindo o cabo do twisted pair, o cabo coaxial, o multi cabo do condutor e o cabo de fibra ótica. Um cabo do twisted pair tem dois cabos torcidos em torno de se e é usado principalmente aos sinais levando.
