ASTM E1590 Sistema de calorímetro para colchão

MOQ: 1 unidade
preço: negotiated
standard packaging: Caixa de compensado
Delivery period: 25 dias úteis
payment method: T/T, L/C, Western Union, MoneyGram
Supply Capacity: 1 unidade/mês
Details Information
Descrição do produto
Informações pormenorizadas
Lugar de origem
China
Marca
SKYLINE
Certificação
CE
Linha do céu:
Sistema do calorímetro para colchões
Normas:
ASTME1590
Dispositivo de detecção da temperatura:
Variam 0-1000℃, precisão 0.1℃
Calor da saída de calor:
≤0.5F.S.
Chuva de flutuação zero:
≤1%F.S./7D
Hora de início:
≤30min
Destacar:

Sistema de calorímetros ASTM E1590

,

Sistema de calorímetro de colchão

,

Máquina de ensaio de colchões ASTM E1537

Descrição do produto

Sistema de calorímetro para colchões, móveis tapiçados e cadeiras empilhadas



Introdução do produto

Sistema de calorímetro, fornece um meio de determinar o comportamento de queima de colchões,mobiliário estofado e cadeiras empilhadas, medindo as respostas de ensaio específicas quando a amostra de ensaio é submetida a uma ignição de chama especificadaO ensaio será realizado numa sala de configuração padrão, de dimensões de 3,66 por 2,44 por 2,44 m de altura, com condições bem ventiladas.As medições a efectuar incluem a taxa de libertação de calor e fumo, total liberado, taxas, etc.



Conformidade com as normas ASTME1590, ASTM E1537, ASTM E1822.

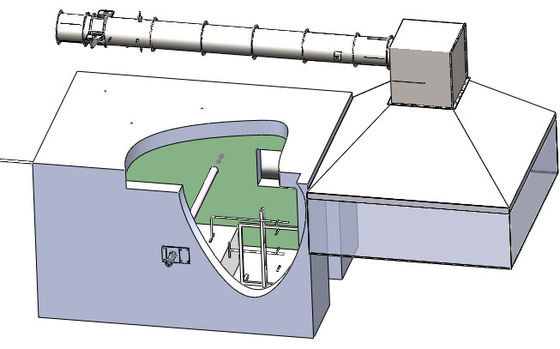

ReferênciaDesenho do Calorímetro.



Parâmetros técnicos



1.1Sistema de controlo do caudal de gases de combustão
Índice Eu...TEM Indicadores e parâmetros técnicos
1.1 Capô de combustível Instalado diretamente acima da abertura da câmara de ensaio de combustão, a 1,8 a 2,0 metros do solo, o tamanho do fundo é de 2440*2440 mm, a altura é de 1000 mm e o material é SS304;
1.2 Homomixidor de gases de combustão Instalação e o capô de coleta de fumaça em forma de cone diretamente acima, o tamanho é de 900*900*900mm, duas placas de aço inoxidável 900*500 são instaladas no interior,e um lado é aberto com uma abertura φ400 para ligar ao tubo, o material é SS304;
1.3 Tubo de escape de fumo φ é 400 mm, comprimento 5000 mm, composto por várias secções, ligadas por uma flange e um anel de vedação resistente a altas temperaturas, ambas as extremidades são equipadas com um dispositivo de mistura de gases de combustão, material SS304;
1.4 Ventilador de escape Ventilador de escape centrífugo, o reservatório interior é feito de aço inoxidável, pode suportar gases de combustão de alta temperatura não inferior a 300°C e o volume de ar é ajustado gradualmente pelo conversor de frequência;
O sistema de escape de fumaça é suficiente para todo o fumo produzido pelo ensaio de combustão do telemóvel e a capacidade de escape de fumaça não é inferior a 8000 m3/h;
2.2. Secção de medição abrangente
2.1 Secção de medição abrangente Uma secção de tubos de aço inoxidável com um comprimento de 2155 mm e um diâmetro de 400 mm, fabricada em SS304, equipada com sensores de pressão, temperatura, trajetória da luz, amostragem e outros sensores;
2.2 Dispositivo de detecção de pressão Uma sonda bidirecional, feita de aço inoxidável, instalada no centro do gasoduto,As câmaras dianteira e traseira são ligadas ao sensor de diferença de pressão através do tubo de PTFE para detectar a diferença de pressão no gasoduto;
O sensor de pressão diferencial é instalado no suporte da secção de medição integral para garantir que a leitura da pressão diferencial tenha um atraso curto e nenhuma perda,e o tempo de resposta do T90 é inferior a 3 segundos
Sensor de pressão, faixa de 0-2000 Pa, precisão ±5 Pa;
2.3 Dispositivo de detecção de temperatura Adotar termocouple americano Omega, com diâmetro de 0,5 mm, termocouple blindado de isolamento tipo K que satisfaça os requisitos da CEI;
Intervalo 0-1000°C, precisão 0,1°C;
2.4 Dispositivo de medição de trajetória óptica O sistema de atenuação óptica é de tipo incandescente
2.5 Dispositivo de recolha de amostras de gás A lâmpada é uma lâmpada incandescente e utilizada a uma temperatura de cor de (2900±100) K. A fonte de alimentação é uma corrente contínua estável
3.Gás e seu sistema de controlo
3.1 Quebra-cabeça Detector e sonda de fotodiodos de silício importados
O sistema de atenuação óptica é de tipo incandescente
A lâmpada é uma lâmpada incandescente e utilizada a uma temperatura de cor de (2900±100) K. A fonte de alimentação é uma corrente contínua estável
3.2 Dispositivo de ignição O sistema de lentes é utilizado para condensar a luz num feixe paralelo com um diâmetro de pelo menos 20 mm.O orifício emissor de luz da fotocélula deve estar localizado no ponto focal da lente em frente a ele
Detector e sonda de fotodiodos de silício importados
O sistema de atenuação óptica é de tipo incandescente
3.3 Controle do caudal de gás da cabeça de combustão A lâmpada é uma lâmpada incandescente e utilizada a uma temperatura de cor de (2900±100) K. A fonte de alimentação é uma corrente contínua estável
O sistema de lentes é utilizado para condensar a luz num feixe paralelo com um diâmetro de pelo menos 20 mm.O orifício emissor de luz da fotocélula deve estar localizado no ponto focal da lente em frente a ele
Detector e sonda de fotodiodos de silício importados
3.4 Caldeiras de areia calibradas O sistema de atenuação óptica é de tipo incandescente
A lâmpada é uma lâmpada incandescente e utilizada a uma temperatura de cor de (2900±100) K. A fonte de alimentação é uma corrente contínua estável
3.5 Controle calibrado do caudal de gás Utilizando o caudalímetro de massa Alicat americano, o meio é o propano, a faixa é de 0-7 g/s, a precisão é de ±(0,8%rdg+0,2%F.S.), o tempo de resposta é de 0,1 s e a chama de calibração máxima é de 300kw;
O fluxo de gás de calibração é controlado por um software que pode controlar automaticamente a fonte de chama de calibração escalonada com uma potência de saída de 75 kW/160 kW;
3.6 Sistema de controlo O PLC da Omron é utilizado para controlar o fluxo de gás, equipado com um dispositivo de corte de gás, que é seguro e fiável;
Configuração separada da caixa de controlo do gás, segura e conveniente para utilização e manutenção;
4.4Sistema de tratamento de gases de combustão
4.1 Filtragem de gases de combustão

Equipado com um dispositivo de filtragem de três fases, filtragem a longo prazo de poeira nos gases de combustão:

Filtro grosseiro de fibra de vidro de primeira qualidade, filtra grandes partículas de carburos no gás de combustão e o material do filtro pode ser substituído rapidamente;

O filtro americano Parker de segunda categoria, o elemento filtro é PTFE, a precisão é de 2μm, o elemento filtro pode ser rapidamente desmontado e substituído;

Filtragem por membrana de PTFE em três fases, com uma precisão de 0,5 μm, cortando eficazmente a umidade;
4.2 armadilha de frio Tipo de bomba de compressão, armadilha de frio, capacidade de arrefecimento 320 KJ/h, precisão de controlo da temperatura 0,1°C, variação estática 0,1K, arranque automático e livre de manutenção;
4.3 Trapaça de vapor Despejar automaticamente a água de arrefecimento gerada pela armadilha de frio, sem necessidade de manutenção;
4.4 Coluna de secagem Utilizado para secar o vapor de água residual no gás da amostra, pode ser rapidamente desmontado e substituído pelo meio de secagem;
4.5 Bomba de amostragem A bomba de amostragem a vácuo alemã KNF, com uma capacidade de amostragem de 16 L/min, pode emitir continuamente uma pressão de amostragem de 50 KPa, com elevada estanqueidade do ar, baixo ruído e baixa vibração;
4.6 Rotômetro O rotômetro importado com uma amplitude de 0-1,5 L/min, que pode estabilizar o fluxo de gás da amostra de saída e reduzir o erro de medição causado pela flutuação do fluxo de gás;
5Sistema de análise da concentração de gás
5.1 Analisador de gases

Utilizando o analisador alemão ABB EL3020, análise paramagnética da concentração de O2, faixa de medição 0-21%, precisão 0,01%, tempo de resposta não superior a 12 s,desvio e ruído a 30 minutos do analisador, não mais de 100 ppm;

Desvio linear: ≤ 1% F.S.;

Repetitividade: ≤ 0,5 F.S.;

Cero chuva flutuante: ≤ 1% F.S./7D;

Tempo de arranque: ≤ 30 min;
Utilizando um analisador alemão ABB EL3020, análise da concentração de CO/CO2 do tipo IR, faixa de medição CO: 0-1%, precisão 0,01%, CO2: 0-10%, precisão 0,01%, e o tempo de resposta não excede 12 s.
6Sistema de aquisição de dados
6.1 Modulo de aquisição

Usando o módulo de aquisição da Advantech,

A precisão de recolha da concentração de gás é de 100×10-6;

A precisão de recolha da temperatura é de 0,1°C;

A precisão de recolha da diferença de pressão é de 0,1 Pa;

A precisão de aquisição do tempo é de 0,1 s;

Outros sinais são 0,1% do valor de saída em escala completa;
6.2 recolha de dados

O sistema regista e armazena os seguintes dados pelo menos a cada 3 segundos:

Diferença de pressão da sonda bidirecional, Pa;temperatura do tubo, K;

Concentração de O2, em %;

Concentração de CO, em %;

Concentração de CO2, em %;

Fluxo de massa de propano, mg/s;

Tempo, s;
7. Software operacional padrão
O software operacional padrão inclui as seguintes funções:
7.1 Monitorização do estado do sistema Leitura do estado e do valor do sinal de cada sensor do sistema;
7.2 Calibração do sensor Calibração dos sensores de temperatura, pressão do vento, trajetória da luz, análise da concentração, etc.;
7.3 Calibração do sistema Procedimento padrão de calibração de etapas do sistema;
7.4 Procedimento operacional padrão Procedimentos operacionais de ensaio normalizados;
7.5 Revisão do relatório Acesso a dados brutos e relatório de ensaio de exportação;
7. Outros equipamentos auxiliares
7.1 VCR Vídeo do exame de admissão;
7.2 Reunião Utilizado para confirmar a força exercida pela cabeça de combustão principal sobre a superfície do colchão;
7.3 Computador de PC O computador industrial AdvanTech e a interface integrada de aquisição de dados melhoram a estabilidade do funcionamento do sistema.
