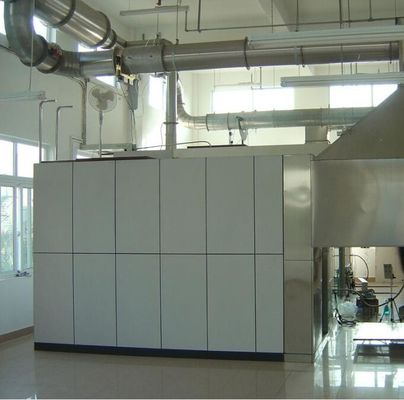

16 CFR1633 Teste de emissões de calor de colchão com dois indicadores

1. Sistema de regulagem do caudal dos gases de combustão

O sistema de atenuação óptica é um tipo de luz incandescente, que é instalado na secção de medição global com um conector flexível e inclui os seguintes dispositivos:A lâmpada é uma lâmpada incandescente e utilizada a uma temperatura de cor de (2900±100) KA fonte de alimentação é uma corrente contínua estável e a faixa de flutuação da corrente está dentro de ± 0,5% (incluindo temperatura, estabilidade a curto e a longo prazo);

O sistema de lentes é utilizado para condensar a luz num feixe paralelo com um diâmetro de pelo menos 20 mm.O orifício emissor de luz da fotocélula deve estar localizado no ponto focal da lente em frente a ele, e o seu diâmetro (d) deve depender da distância focal (f) da lente de modo a que d/f seja inferior a 0.04;

Detector e sonda de fotodiodos de silício importados, câmara de fotodetecção tem 0,1% estabilidade linear, faixa de medição de 10 bits,A resposta da distribuição espectral do fotodiodo de silício é consistente com a CIE (curva de iluminação), e a função padrão V ((γ) pode atingir uma precisão de pelo menos ± 5%;

O tempo de resposta de 90% do sistema de atenuação óptica não excede 3 s;

2. Sistema de tratamento de gases de combustão

Equipado com um dispositivo de filtragem de três fases, filtragem a longo prazo de poeira nos gases de combustão:

Filtro grosseiro de fibra de vidro de primeira qualidade, filtra grandes partículas de carburos no gás de combustão e o material do filtro pode ser substituído rapidamente;

O filtro americano Parker de segunda classe, o elemento filtro é PTFE, a precisão é de 2μm e o elemento filtro pode ser rapidamente removido e substituído;

Filtragem por membrana de PTFE em três fases, com uma precisão de 0,5 μm, cortando eficazmente a umidade;

Analisador de O2 importado, análise paramagnética da concentração de O2, faixa de medição de 0 a 21%, precisão de 0,01%, tempo de resposta não superior a 12 s, deriva do analisador e ruído não superior a 100 ppm em 30 minutos;

Desvio linear: ≤ 1% F.S.;

Repetitividade: ≤ 0,5 F.S.

Cero chuva flutuante: ≤ 1% F.S./7D;

Tempo de arranque: ≤ 30 min;

Usando o módulo de aquisição da Advantech,

A precisão de recolha da concentração de gás é de 100×10-6;

A precisão de recolha da temperatura é de 0,1°C;

A precisão de recolha da diferença de pressão é de 0,1 Pa;

A precisão de aquisição do tempo é de 0,1 s;

Outros sinais são 0,1% do valor de saída em escala completa;

O sistema regista e armazena os seguintes dados pelo menos a cada 3 segundos:

Diferença de pressão da sonda bidirecional, Pa;

Temperatura do tubo, K;

Concentração de O2, em %;

Concentração de CO, em %;

Concentração de CO2, em %;

Fluxo de massa de propano, mg/s

Tempo, s
