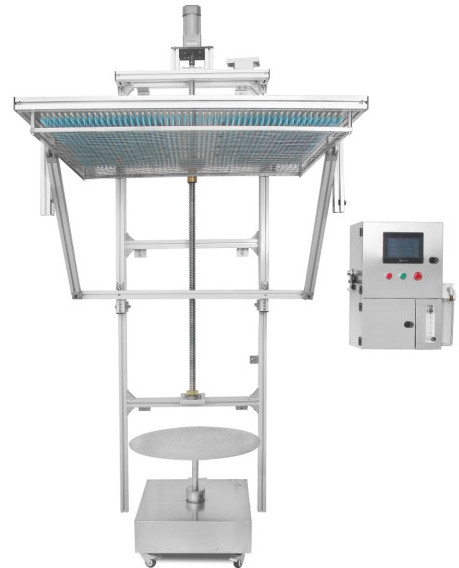

IPX1 IPX2 Câmara de ensaio ambiental de aço inoxidável montada na parede / Teste de gotejamento vertical

Aplicação da câmara de ensaio ambiental

The main function of this equipment is to test the physical and other related performance of products under the conditions of simulated dripping weather for products such as electrical and electronic products, lâmpadas, armários eléctricos, componentes eléctricos, automóveis, motocicletas e respectivos componentes e peças.através do ensaio para determinar se o desempenho do produto satisfaz os requisitos, a fim de facilitar o desenho do produto;, melhoria, ensaios e inspecção de fábrica.

Normas

IEC60529: 1989 + A1: 1999 + A2: 2013, ISO20653 Veículos rodoviários

Características

1É aplicável ao ensaio de qualidade impermeável deIPX1 e IPX2.

2. Estrutura de coluna, operação estável do equipamento; A estrutura principal pode ser embalada como um todo, o que é conveniente para transporte e economiza tempo de instalação no local.

3O quadro do equipamento é feito de liga de alumínio de alta qualidade e a plataforma giratória de amostra é feita de placa de aço inoxidável SUS304 # para garantir que não haja ferrugem após um longo uso.

4- Placa de gotas de chuva: conceção a vácuo, feita de aço inoxidável resistente à ferrugem, durável.

5. Elevação da placa de gotas de chuva: para controlar a placa de gotas de chuva, utiliza-se um elevador elétrico de alta qualidade, que pode ser levantado suavemente.

6. A posição de contacto do bico é de bronze com um design cônico, que pode substituir rapidamente a agulha;É instalada uma tampa protetora de malha de aço inoxidável debaixo da agulha para evitar efetivamente que a cabeça do operador do ensaio toque acidentalmente na agulha de ensaio..

7Fluxo por gotejamento: o medidor de caudal está equipado com uma válvula de regulação, que pode ser regulada manualmente e com precisão.

8O painel de gotejamento de chuva pode ser levantado e abaixado automaticamente,e o bico para automaticamente quando estiver a 200 mm do ponto mais alto do objeto de ensaio (detetado pelo interruptor fotoelétrico).

9. Ele tem a função de secagem por ar comprimido. Após o teste ser concluído, o excesso de água na caixa de gotejamento pode ser removido para evitar o bloqueio do buraco de alfinete devido ao longo tempo de pondamento e escalonamento.

10. O estágio de amostragem utiliza um motor a passo, e a velocidade de rotação e o ângulo padrão podem ser definidos com precisão na tela sensível ao toque.Pode completar automaticamente os requisitos do teste de ângulo IPX2: quatro posições gotejar chuva por 2,5min respectivamente.

11A plataforma giratória está equipada com uma tomada de alimentação de amostra (AC220,10A).Desligação (0-999min) - ligação (0-999min) - desligação (0-999min), aplicável à ligação e à desconexão da amostra durante o ensaio.

12Os componentes de controlo principais são de tela sensível ao toque de 7 polegadas + PLC Panasonic; Os componentes elétricos são de marcas importadas como LS e Omron;O processo de fiação deve satisfazer os requisitos das normas nacionais, a disposição da placa eléctrica deve ser razoável, a fiação deve ser firme e as marcas devem ser claras.

13A base do equipamento está equipada com 4 rodas de travagem de banda móvel para um movimento e fixação convenientes.
