Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1

Lugar de origem China
Marca Skyline
Certificação CE, Rosh, Calibration
Número do modelo SL-T33
Quantidade de ordem mínima 1
Detalhes da embalagem Caixa de compensado
Tempo de entrega 35 dias úteis
Termos de pagamento L/C, T/T
Habilidade da fonte 15 grupos pelo mês
Detalhes do produto
Quadro de teste básico: 3x3x2m, ser fabricado em alumínio de 80x80mm. Balde de ar de carga: Carga do assento: 200 kg; Carga das costas: 100 kg; Braço: 100 kg; Perna: 100 kg
Sensor de força: Sensores de marca de alta precisão 7 conjuntos Método de controlo: Tela táctil do PLC e do LCD
Contador: 0~999999 (ajustável) Ajuste de força: Equipamento de válvulas de pressão de precisão com sensor para exibição
Fornecimento de ar: 7kgf/cm^2 Fornecimento de energia: 1 ̊ AC 220V 50Hz 5A
Capacidade: 200 kg (Sensor importado)
Destacar:

Equipamento de ensaio de móveis LCD

,

EN 1730 Equipamento de ensaio de móveis
Descrição do produto



Equipamento de ensaio universal de móveis/ Equipamento de ensaio de mesa/ Máquina de ensaio de cadeira/ EN1730/ EN1728/ EN12520/ BIFMA X5.1



Tester universal de móveis/ EN 1728/EN12520 máquina de ensaio de cadeiras/ máquina de ensaio multifuncional/

Introdução ao produto
Esta máquina é utilizada para ensaios de carga estática e de durabilidade de mesas, mesas e outros móveis.e também pode ser ajustado para satisfazer diferentes requisitos de ensaio

Normas de ensaio
EN 1728, EN 12520

Parâmetros técnicos


Quadro de teste básico 3x3x2m, ser fabricado em alumínio de 80x80mm.
Balde de ar de carga Carga do assento: 200 kg; Carga das costas: 100 kg; Braço: 100 kg; Perna: 100 kg
Sensor de força Sensores de marca de alta precisão 7 conjuntos
Método de controlo PLC e ecrã táctil LCD
Contador 0~999999 (ajustável)
Ajuste de força

Equipamento de válvulas de pressão de precisão com sensor para exibição
Fornecimento de ar 7 kgf/cm2
Fornecimento de energia 1 ̊ AC 220V 50Hz 5A


Acessórios padrão:


Capacidade 200 kg (Sensor importado)
Controlador e Interface Controlador lógico programável + interface touch screen

Acessórios

Acoplamento de apoio de braço de cadeira x 4 peças

2 para ensaio de durabilidade; 2 para ensaio de resistência

Plataforma de carregamento do banco x 1 peça

para ensaios de carga estática e durabilidade do banco da cadeira

Pedaço de carregamento de assento menor x2 peças

para ensaios de carga estática e durabilidade da borda frontal da cadeira

Caixa de carga traseira x 1 peça

para ensaios de carga estática e de durabilidade do encosto da cadeira

Pad para carregar pernas x 1 peça

para cilindro horizontal para carga de equilíbrio

Impactorx1 peça

para o ensaio de impacto do banco da cadeira

espuma padrão x 1 peça

para o ensaio de impacto do banco da cadeira

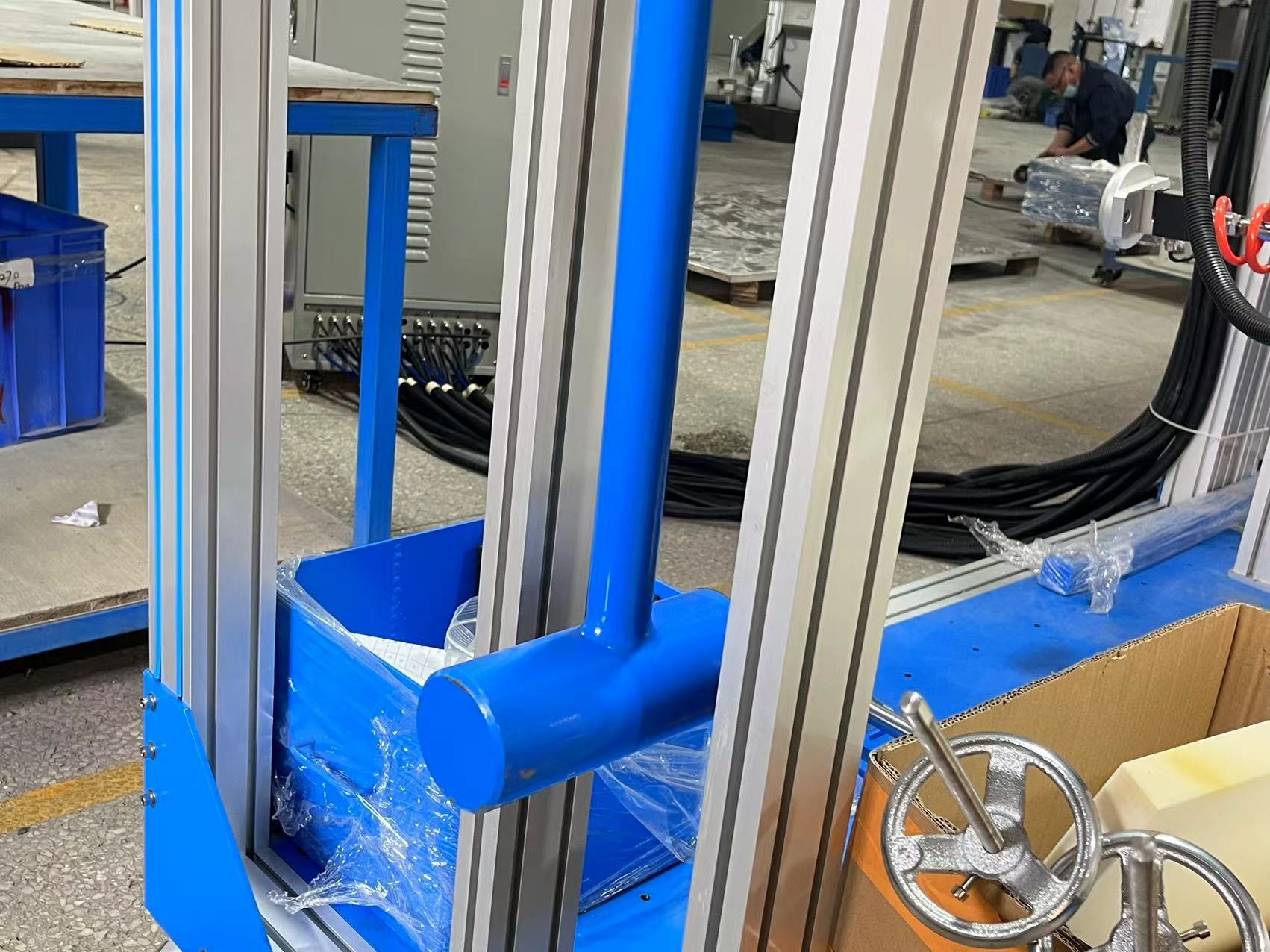

Martelo de impacto x 1 peça

para o ensaio de impacto do encosto da cadeira e do braço;
Pressão do ar 7 bar

1Todas as cargas, velocidade do ciclo e velocidade podem ser ajustadas pelo controlador.

2Os resultados dos testes podem ser emitidos pelo Word.

3O actuador é fácil de ajustar para realizar o teste estático vertical e horizontal.



Características:
1Todos os componentes de carregamento podem ser movidos e fixados ao longo do perfil de alumínio do quadro para uma posição de carregamento ideal.
2Todas as partes do cilindro da força de carga adotam o cilindro hexagonal não rotativo do núcleo do eixo para evitar que a plataforma de carga gire.
3O conjunto de cilindros verticais é montado numa "base" que desliza livremente horizontalmente e se desloca e permanece automaticamente vertical quando sujeita a forças laterais.
4. Operação fácil, uma pessoa pode concluir rapidamente a fixação da amostra, sem qualquer assistência de ferramenta.
Todos os canais podem ser definidos em modo de ação independente ou combinado, e todos os canais são definidos com interruptores de toque independentes.


Teste Pontos de referência Para Presidente da Comissão SEDAL, LARGO, BRAÇO Com Força E Durabilidade SET Referências TO O que fazer? BS EN 1728 & EN 12520
Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1

- Não, não. Nome Imagens
1 Bloco de carga da superfície do banco



Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
2 Plataforma de carga do encosto do banco (quadrado) Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
3 Pad de carga de superfície de assento pequena (200 mm) Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
4 Plataforma de carga universal Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
5 Instalação de ensaio de apoio de braço

Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
6 Bloco para altura

Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
7 Bloco de impacto

Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
8 Martelo de impacto Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
9 Espuma de ensaio de 350x350x25 mm

Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
10

CMD

Modelo de ponto de carga

Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1


Teste Imagem Para ARM Força & Durabilidade TESTES
Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
Teste Imagem Para ARM & De volta INFLUÊNCIA TESTES
Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
Teste Imagem Para SEAT INFLUÊNCIA Teste
Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1

Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1



Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1



Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1

Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1

Equipamento de ensaio de móveis LCD EN 1730 / EN 1728 / EN 12520 / BIFMA X5.1
