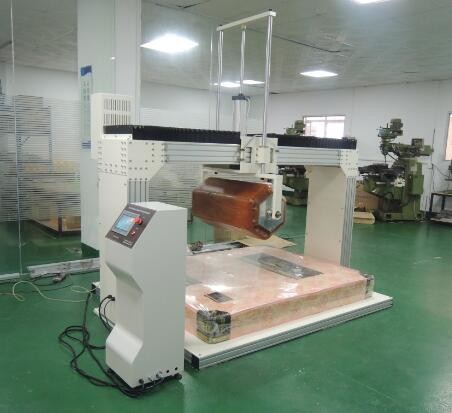

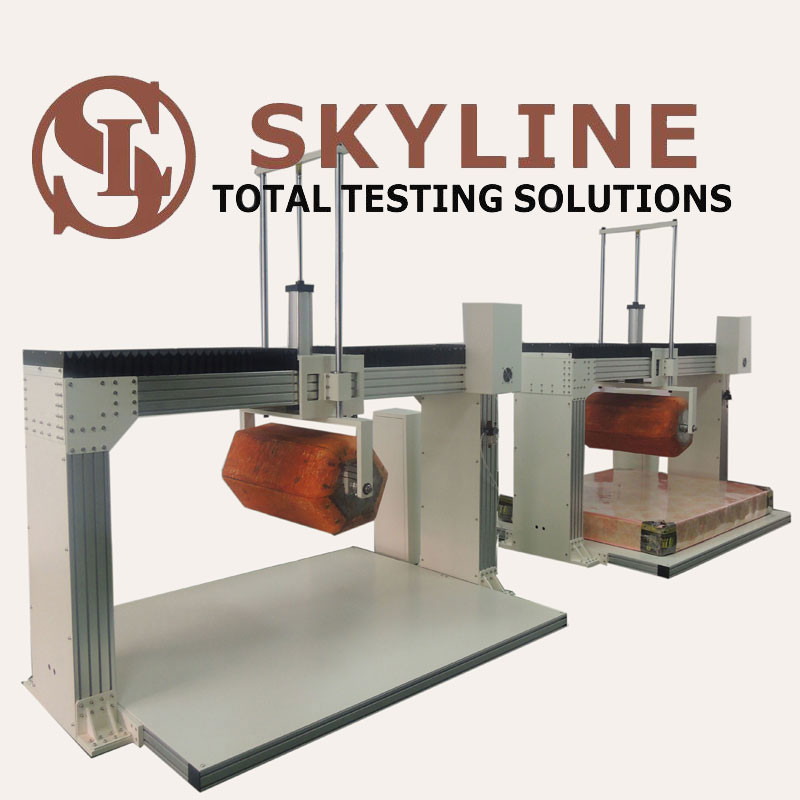

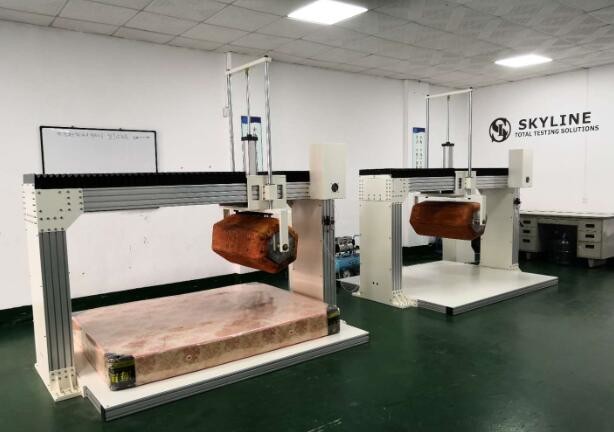

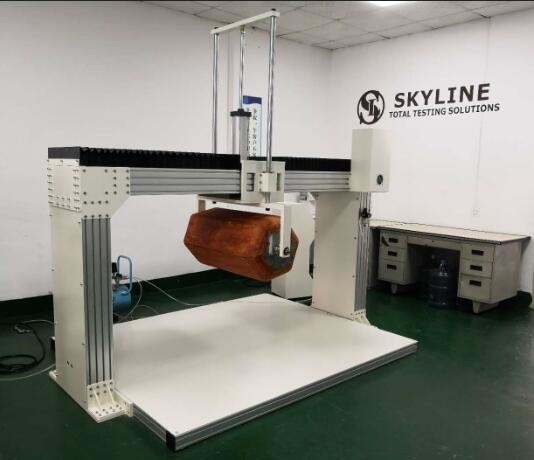

Máquina de ensaio de rolos de colchão controlada por PLC
Informações sobre o produto da máquina de ensaio de colchão
Para determinar a durabilidade de qualquer tipo de colchão e unidade de molas (independentemente A utilização dos materiais é feita através da simulação das condições de utilização a longo prazo.
O verificador de durabilidade do colchão do tipo Rollator determina a qualidade do suporte do colchão e da unidade de mola da caixa após impactos repetidos e movimento cíclico aplicado na superfície,Usando o cilindro ou hexágono para simular o corpo humano rolando continuamente no colchão.
Parâmetros técnicos da máquina de ensaio de colchões

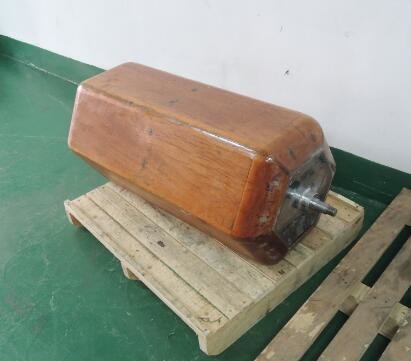

| Barril de madeira hexagonal (ASTM F1566) |
109 kg, comprimento 36 ± 3 in ((915 ± 75 mm) |
| Tamanho máximo do colchão |
2.2m × 2,5m |
| Velocidade de ensaio |
0-20r/min |
| Método de controlo |
Ecrã táctil PLC+ |
| Dimensão |
2500 mm × 2800 mm × 2200 mm |
| Potência |
AC220V±10%, 50/60Hz, monofase |
| Acessórios |
Um barril hexagonal |
| De acordo com o colchão diferente para ajustar o curso de rolamento (ajustar a posição do interruptor limite) |
| Guia de baixo coeficiente de atrito, garantir o peso total do tambor no colchão. |
| O ecrã LCD Touch Screen permite um fácil controlo e configuração |
Normas de ensaio da máquina de ensaio de colchão
ASTM F1566
Características da máquina de ensaio de colchão
Controlador PLC com grande painel de toque colorido
Motor: servomotor, controlo preciso da força
O procedimento de ensaio pode ser programado no painel
Parar automaticamente após ciclos pré-definidos completados
Botões de parada de emergência
Protecção dos limites de sobremovimentação
O rolo de madeira toca suavemente a superfície do colchão
A máquina de ensaio de colchão é utilizada para
Matraças de molas
Matraças de molas interiores
Acessórios para uso doméstico
Procedimento de ensaiode máquina de ensaio de colchão
1 Determinar a firmeza e a altura da amostra
em conformidade com o n.o 6.7.
2 Os ensaios de durabilidade devem ser efectuados no centro do
colchão (medido da cabeça aos pés) através do colchão
superfície de um lado para o outro.
3 Pode utilizar-se um dispositivo de retenção fora do rolo
caminho para impedir que o colchão se mova.
4 O curso máximo do rolo deve ser a largura de
o colchão, menos a largura de um lado plano do rolo.
5 O curso mínimo não deve ser inferior a 70% do
largura do colchão, ou 965 mm (38 polegadas), consoante o que for menor.
6 Posição inicial do rolo, medida a partir do centro
A linha do rolo deve ser metade da largura do rolo a partir do lado do colchão, com a face plana do rolo apoiada na superfície do colchão.
7 O curso é determinado por uma passagem pela área de ensaio
e um ciclo determinado por dois traços ou duas passagens.
8 O colchão deve permanecer na mesma posição
Se o ensaio for interrompido por um período
superior a 30 min, o rolo deve ser levantado do conjunto e
Retornar à posição inicial original para retomar os ensaios.
9 O ensaio deve continuar por um total de 100 000
ciclos.
Deixar a amostra recuperar durante 60 a 65 min.
Relatório Informar as seguintes informações:
1 Qualquer diminuição/aumento de altura,
2 Qualquer alteração na classificação de firmeza, e
3 eventuais danos ou observações estruturais.
Máquina de ensaio de rolos de colchão.pdf
Máquina de ensaio de rolos de colchãoligação de vídeo de operação:
