Equipamento de ensaio de painéis radiantes de piso
, Equipamento de ensaio ASTM E648

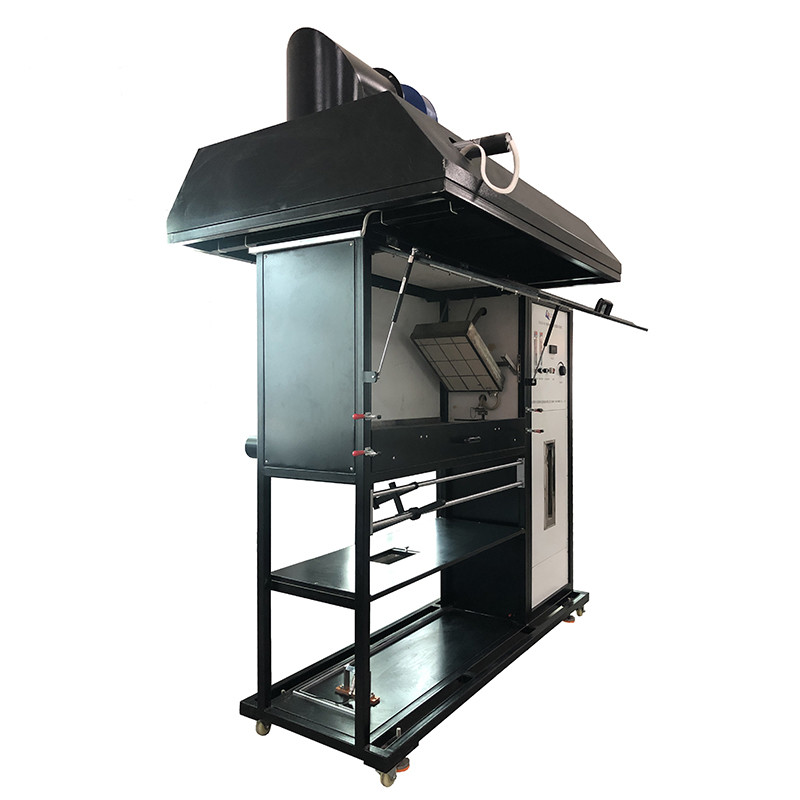

Equipamento de ensaio de painéis radiantes de pavimento ISO 9239 /ASTM E648
Aplicação
É adequado para ensaios com materiais de pavimentação colocados numa pequena chama e colocados horizontalmente e expostos a um campo de radiação térmica inclinado.
Tal como: tapetes têxteis, tábuas de cortiça, tábuas de madeira, chapas de borracha e materiais de revestimento de pisos e pisos de plástico.O dispositivo pode reflectir as propriedades de combustão do material de piso, incluindo o substrato utilizado., o material de suporte, o material subjacente ou outras alterações no material do piso podem afectar os resultados dos ensaios, que são utilizados para ensaios e descrições em condições de controlo laboratorial,As propriedades de combustão do material moído contra a reação térmica do fogo.
EN ISO 9239-1 Ensaio de ignição retardadora de chama para materiais de piso (piso) - Aplicações específicas de materiais
- Pavimentos de madeira.
- Pavimentos de madeira de plástico
- Pavimentos de borracha
- Tapetes.
- Painéis de honeycomb de alumínio
Parâmetros técnicos
| Potência máxima de funcionamento |
5 kW |
| Precisão do tempo |
< 1s / h |
| Medidor de fluxo de calor Faixa de medição |
(0-15) Kw / m2; (fluxo de calor de propriedade do cliente) |
| Precisão do medidor de fluxo de calor |
± 0,2 kW/m2 |
| Precisão do medidor de fluxo de calor |
< ± 3%; |
| Período do pirômetro de radiação térmica |
400-600 °C, com uma precisão de ± 0,5 °C; |
| Erro de temperatura corporal preta |
± 5 °C; |
| Velocidade de fumo |
(2,5 ± 0,2) m / s |
| Capacidade de fumo |
(39-85) m3 / min |

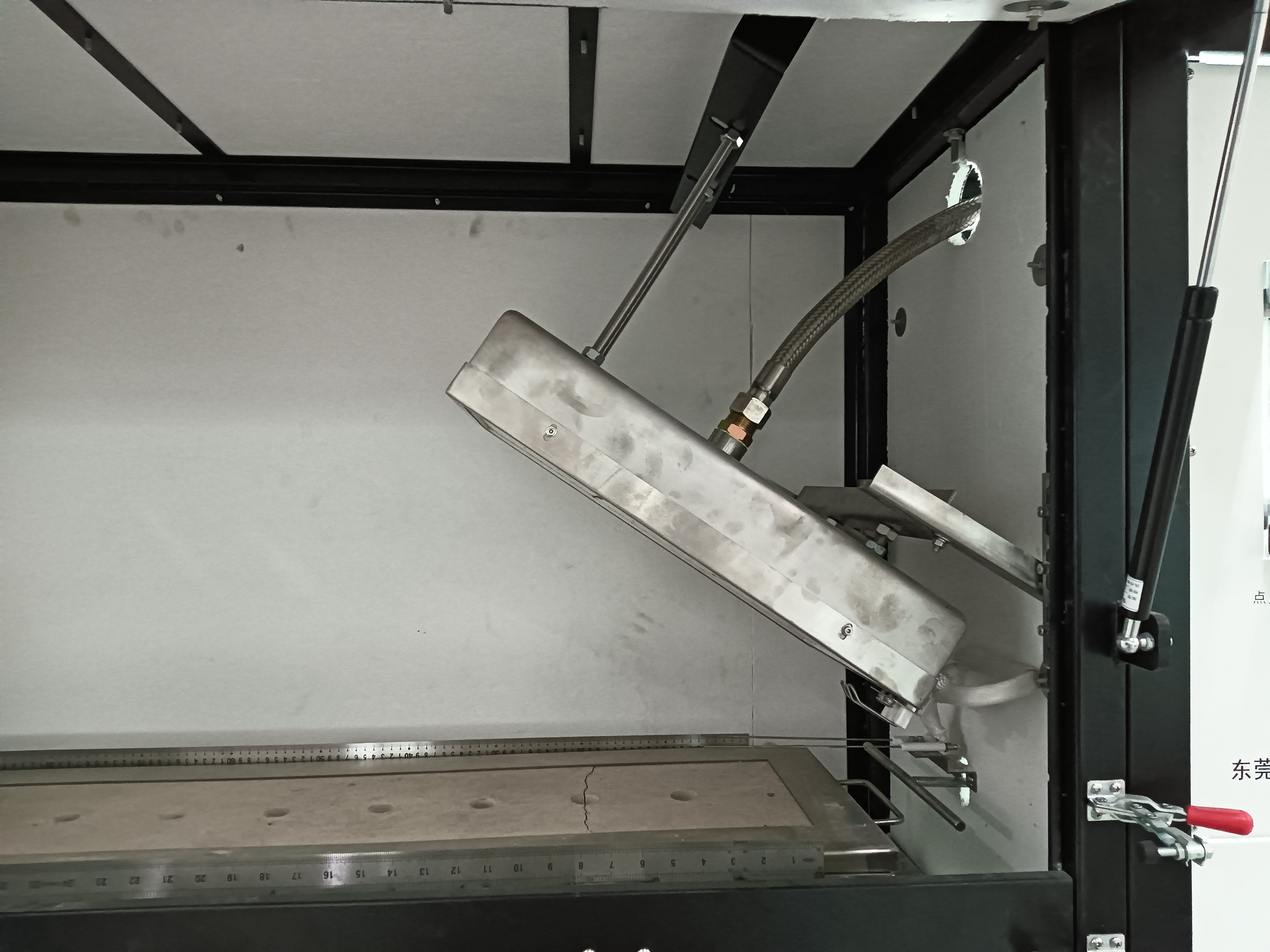

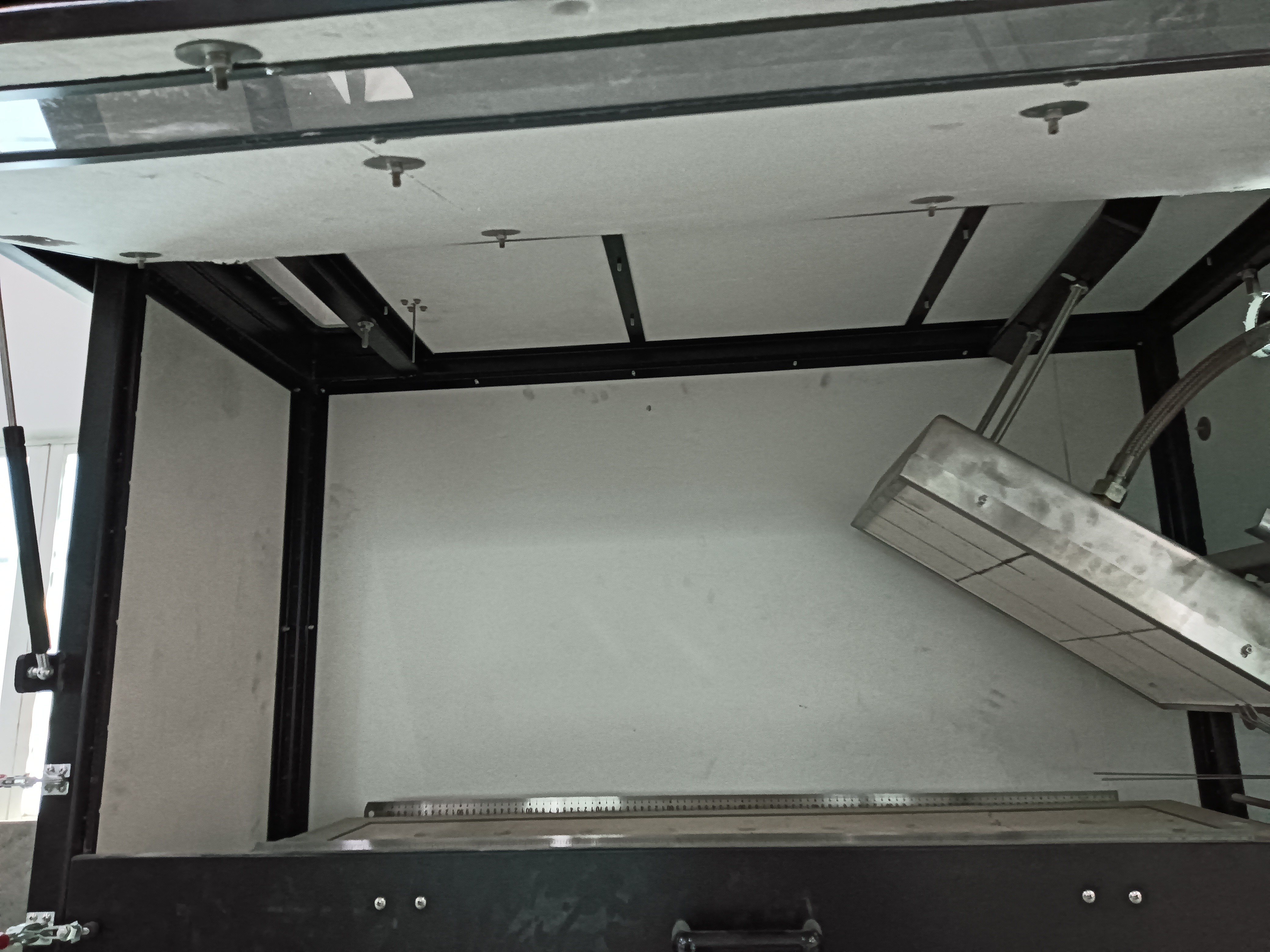

| Tamanho da placa de radiação refratária porosa |
300 mm × 450 mm, capacidade de temperatura elevada de cerca de 900 °C; |
| Termócopo |
de diâmetro de 3,2 mm, termocouple blindado de aço inoxidável tipo K |
| Tocha acesa |
Diâmetro ¢ 10 mm Diâmetro ¢ 6 mm, tubo de pulverização no orifício de 35 ¢ 0,7 mm |
| Altura da chama |
60 ~ 120 mm ajustável |
| Sistema de ignição |
ignição electrónica de alta tensão |
| Tamanho da caixa de queima |
L1420 * W1200 * H2300 (mm) |
| Sistema de escape forte |
A máquina está equipada com um ventilador forte, quando o teste for concluído, iniciar o sistema de ventilador de escape será esgotado ao ar livre |

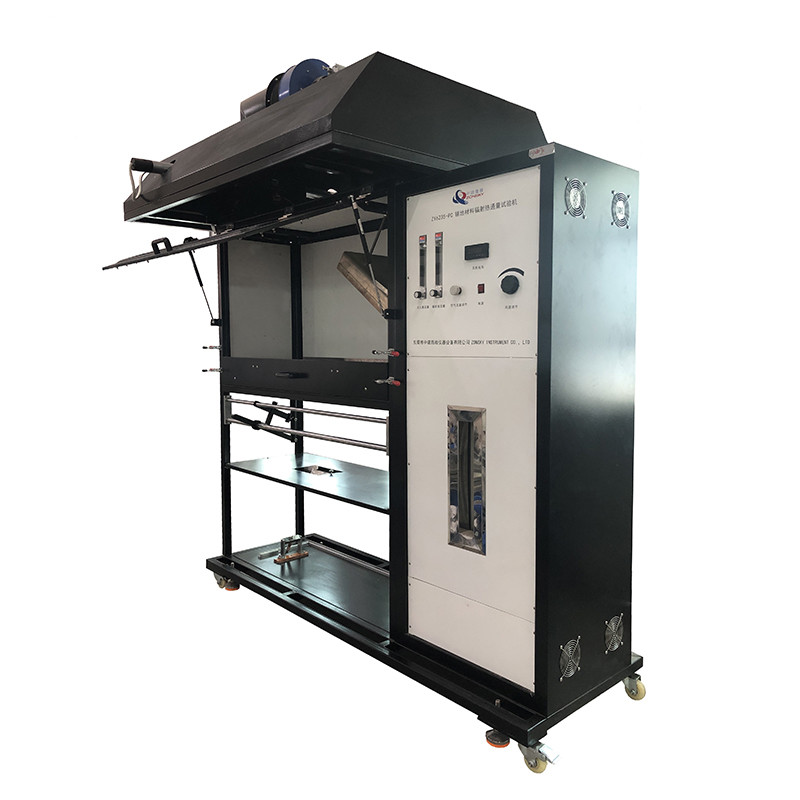

Introdução ao produto do equipamento de ensaio de painéis radiantes de piso
O ensaio ISO 9239 Radiant Flooring Panel é a pedra angular dos ensaios de reação dos materiais de pavimentação aos incêndios no sistema Euroclass.sob exposição térmicaA exposição térmica é a de um incêndio que cresce na sala de origem e que, através de uma abertura de porta, irradia para os pisos de uma sala ou corredor adjacente.O aparelho pode também ser utilizado para ensaios de acordo com as normas ASTM E648 e DIN 4102.; Parte 14.
Ambiente de utilização
Utilização interna
Altitude: até 2000 m
Temperatura ambiente: 10 a 35 ° C (60 a 85 ° F)
Umidade relativa: 45% a 75%.
Fluctuações de tensão autorizadas: 10% da tensão nominal.
Nivel de sobrevoltagem: II
Grau de poluição: 1
Sistema óptico, incluindo a fonte luminosa e o receptor
Sensor de temperatura
Combustível de combustão
Requisitos de instalação
Tamanho da instalação ((mm)
Tamanho da caixa de ensaio::1800(L) *1500(W) *2400(H)
Tamanho do gabinete de controlo eléctrico:600(L) *1000(W) *1800(H)
Requisitos de instalação
Fornecimento de energia: 220 V±10%,50 Hz,5A
Requisitos aplicáveis às fontes de ar
Gás de combustão: propano padrão, com um caudal de abastecimento não inferior a 5 L/min e uma pressão de entrada de gás não inferior a 0,15 MPa;
Ar comprimido: a força de ar do ar de admissão não é inferior a 0,5 MPa e o caudal não é inferior a 180 L/min;
Fonte de água: líquido de arrefecimento destinado ao resfriamento do medidor de caudal de calor.
Eletricidade: 230 volts 10 amperes nominais
Temperatura ambiente: 10°C a 35°C
Dimensões: Aparelho: 1900 mm (W) x 750 mm x (H) x 2120 mm (D)
Fornecimento de gás: compressor de propano e de ar
Requisitos do sistema de escape
Tubo de escape: calibre 30cm, velocidade do vento 2,5m / s, altura do solo é 2,4m.
O que é a norma ISO 9239-1:2010?
A norma ISO 9239-1:2010 especifica um método de ensaio do comportamento de combustão contra-vento e da propagação da chama de pisos instalados horizontalmente expostos a gradientes de radiação do fluxo de calor num laboratório,quando acesa com uma chama piloto.
Este método funciona para todos os tipos de pisos, como por exemplo, tapetes têxteis, cortiça, madeira, revestimentos e revestimentos de borracha e plástico.Os resultados obtidos por este método refletem o desempenho do piso, incluindo quaisquer substratos (se utilizados). As alterações no suporte, a adesão ao substrato, outras alterações no substrato ou no piso podem afectar os resultados do ensaio.
