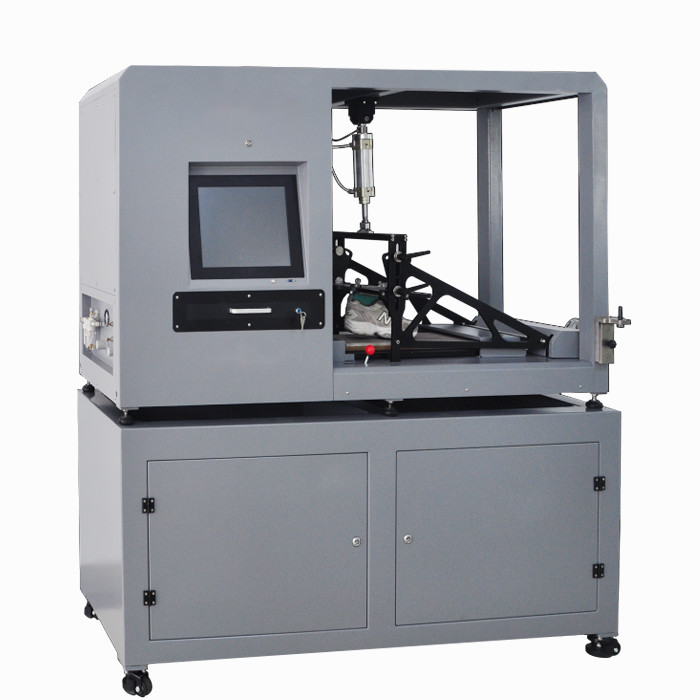

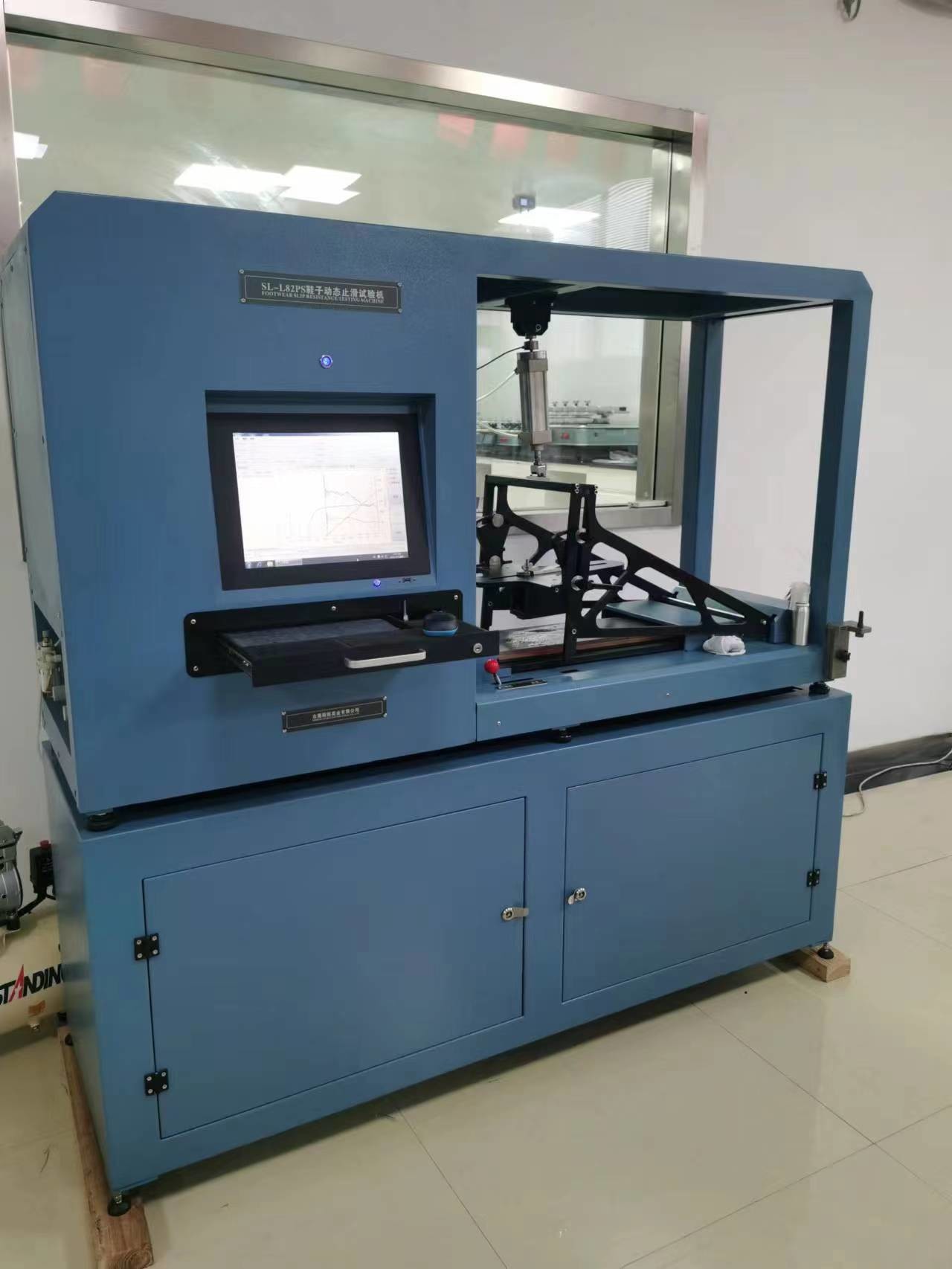

ISO 13287 Equipamento de ensaio de resistência ao deslizamento dinâmico do calçado
Utilizações
Aplicar uma carga predeterminada por diferentes meios como madeira, PVC, azulejos de cerâmica ou especificados e definir tempos de atrito especificados e velocidade, que é para medir o único coeficiente de atrito,e depois julgar a resistência ao deslizamento dos sapatos.
Normas
A norma ISO 13287, GB/T 28287, ASTM F2913, SATRA TM 144, ISO 24267, ISO 20344,
Princípio
Aplicar a carga especificada através de diferentes meios (placa de aço inoxidável, telha de cerâmica ou especificado).Para medir o coeficiente de atrito da sola para determinar a resistência ao deslizamento do sapato;
Projeto de ensaio
Elementos de ensaio:Deslizamento do calcanhar para a frente
Deslizamento da parte dianteira para trás
Deslizamento plano para a frente
Requisitos de instalação
1.Fonte de alimentação: AC 220V 50Hz 1500W;
2. Ambiente: 23 ± 2 °C, 50% ± 5%;
3. Operação: piso;
4Requisitos de gases: ar comprimido
TécnicopArametros
| Pressão vertical |
0 ‰ 1000N |
| Tensão horizontal |
0 ‰ 1000N |
| Velocidade de ensaio |
(0 ~ 0,3 ± 0,03) m / s ajustável |
| Tração ativa da placa |
0·200 mm |
| Tempo de contacto estático |
0 ¢ 5s |
| Dispositivo de fixação final do sapato |
0 ¢ 30 |
| Sensor vertical |
1KN/1 peças |
| Sensor horizontal |
1KN/1 peças |
| Precisão |
± 0,5% |
| Precisão do controlo da pressão vertical |
± 1% |
| Tempo de controlo da pressão vertical |
0 ~ valor definido, menos de 0,2 segundos |
| Redutor planetário |
Relatório de redução 1:15, a correr baixo som maníaco |
| mesa de trabalho |
600 * 320 mm (de aço inoxidável) |
| Motor de controlo |
Servo motor de 750 W |
| Sistema de pressão |
controlo de válvulas proporcionais de precisão, configurações de computador, pressão automática |
| Estaca de carga de amostras |
Fabricado em liga de alumínio |
| Sistema de controlo + software |
A Skyline desenvolveu um sistema de aquisição de alta velocidade e um software de teste especial, integrado na ISO 13287, SATRM 144, ASTM F2913, GB/T3903.6 e outros métodos de teste de chamada direta |
| cilindro de força de aplicação |
cilindro SMC |
| Dispositivos de protecção |
Protecção contra fugas, protecção contra sobrecarga sob pressão, protecção do limite de circulação do amortecedor de ar. Protecção do interruptor de parada de emergência |
| Medidor de ângulo da cunha |
7 ° e 5 °, dois tipos. |
| Ar comprimido |
de 6 bar, no mínimo, com dispositivo de limpeza de lixação (pistola de pulverização pneumática) |
| Dimensão |
192*81*175 L*W*H cm |
| Peso |
600 kg |
Acessórios padrão
| Sapatos duram 40 anos. |
1 par |
| Estacas de carregamento rápido para carregadores dobráveis |
1 colher |
| 5/7°Garantia de ângulo da lâmina |
2 peças |
| Bloco de borracha normalizado ISO 13287 (para azulejos e calibração por instrumentos) |
1 colher |
| Bloco de lixação de sola |
1 colher |
| Dispositivo de sopro de lixação (pistola de pulverização pneumática) |
1 colher |
| Bloco de lixação de sola |
1 colher |
| Papel de lixa de carburo de silício P400 |
1 embalagem (50 folhas) |
| ISO 13287 azulejos semelhantes (medios de pavimentação padrão SRA |
1 conjunto |
| Placa de ensaio ISO 13287 de aço inoxidável (medios de pavimentação padrão SRB) |
1 colher |
| Chapas de cerâmica padrão (domésticas, SATRA TM 144, ASTM F2913) |
1 colher |
| Interface de mármore |
1 colher |
| Interfaces de pavimentos de madeira |
1 colher |
| SATRA TM 144, ASTM F2913 calçados com blocos de ângulo de instalação de peles |
1 colher |
| Sulfato de sódio dodecil (teste SRA para a preparação de superfícies de estradas escorregadias) |
2 garrafas |
| Solução aquosa de glicerina padrão, glicerina comum 2 frascos (teste de preparação de superfícies escorregadiças de chapas de aço inoxidável SRB) |
1 frasco |
| Importação de adesivo forte (adesivo forte, rasgão e descoberta da cola não aderindo ao adesivo padrão, solas, peles e outros ensaios) |
1 rolo |
Acessórios opcionais
1.ISO 13287 pé falso mecânico 1 conjunto (4 / conjunto, para calçados até 250 calçados);
2Viscometro rotativo (modulação padrão da glicerina);
3Teste de rugosidade 1 (detetora de azulejos, rugosidade da chapa de aço inoxidável);
4. Um compressor de ar silencioso;
