Máquina de ensaio giratório de cadeira
Aplicação
Este ensaio aplica-se a todos os tipos de cadeiras com assento giratório.
Finalidade do ensaio: Esta máquina é concebida para avaliar a capacidade de uma cadeira resistir às tensões e ao desgaste causados por rotações repetidas.
Parâmetro técnico
a) Instalação de plataformas
- Pode ajustar a rotação no sentido horário e contra-horário
- Intervalo de rotação: 0-360°
- Diâmetro máximo: 100 mm
- Acionado por cilindro pneumático de dupla ação
- Velocidade de rotação ajustável de 5 a 15 ciclos/minuto
b) Painel de contador:
- Fornecimento de energia: AC de fase única 220V.1KW
- Botão de ligação/desligação
-6 dígitos Contador electrónico de predeterminação (EPC)
- O EPC registrará cada traço do cilindro até seis dígitos
- Parará a operação de ensaio para o curso pré-definido
- O EPC exibirá o número de batidas obtidas durante o ensaio
- EPC também capaz de armazenar o número de ciclos quando a interrupção de energia ocorre e capaz de exibir a leitura real e continua a contar quando a operação é retomada.
- O sinal deve manter-se até que o contador seja reiniciado.
c) Parede- para impedir que a base da cadeira deslize.
Nota:Uma rotação de 360° conta como um ciclo.
i. Ensaio cíclico giratório (ANSI/BIFMA ×5.1-2017, (ANSI/BIFMA X5.9-2017, cláusula 8)
II. Ensaio cíclico giratório (ANSI/BIFMA X5.9-2020, cláusula 19)
III.Teste do giro e durabilidade da base do volante e da cadeira (BS EN 1728:2012, cláusulas 7.11 e 7.13)
Especificações
De acordo com a norma de ensaio: BIFMA X5.1-2002, ensaio n.o 9
1Aplicabilidade: Este ensaio aplica-se a todos os tipos de cadeiras com assento giratório.
Finalidade do ensaio: esta máquina é concebida para avaliar a capacidade de uma cadeira resistir às tensões e ao desgaste causados por rotações repetidas.
Mecanismo da máquina
| Peso de carga |
102kg (225lb) |
| Taxa de ciclo |
5 ~ 15 rotações por minuto |
| Ciclo de ensaio |
120Mil vezes. |
| Contador |
999,999 |
| Peso de carga |
ajustável |
Normas
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BSI/BS 5459, EN 581-2
|
BIFMA X5.1-2017
|
8 |
Ensaio giratório - Cíclico |
| BIFMA X5.4-2020 |
19 |
Ensaio giratório - Cíclico |
| BS EN 1728:2012 |
7.11 e 7.13 |
Teste giratório e durabilidade da base do rolante e da cadeira |
Referência Doutor! BIFMA X5.1-2017 Acionamento Teste
Passo de ensaio da cadeira
- A cadeira deve estar presa numa plataforma, impedindo a rotação do assento ou da plataforma.
- Se o assento for ajustável, ajuste-o para a posição máxima do assento e ajuste todos os outros elementos ajustáveis para as condições normais de utilização.
- Uma carga de 122 kg (270 lb) deve ser colocada no banco de modo a que o centro de gravidade da carga esteja situado a 51 a 64 mm (2 a 2,5 polegadas) à frente da linha central do eixo de rotação, tal como mostrado na figura 1.
- O dispositivo de ciclismo deve ser ajustado para girar a menor das seguintes posições: a faixa de rotação disponível ou 360 graus ± 10 graus.A rotação da máquina de ensaio deve ser regulada de modo a que o mecanismo giratório toque, mas não anule, as paradas.A rotação pode ser bidirecional ou unidirecional.
- Para cadeiras que giram 360 graus, um ciclo é uma rotação completa. Para cadeiras que giram menos de 360 graus, um ciclo está girando de uma parada para outra parada.
- O banco ou a plataforma devem girar durante 60 000 ciclos a uma velocidade compreendida entre 5 e 15 rotações por minuto.
- Se a altura do banco for ajustável, ajuste-a para a posição mais baixa.
- Para todas as cadeiras, continuar o ensaio por 60 000 ciclos adicionais para um total de 120 000 ciclos.

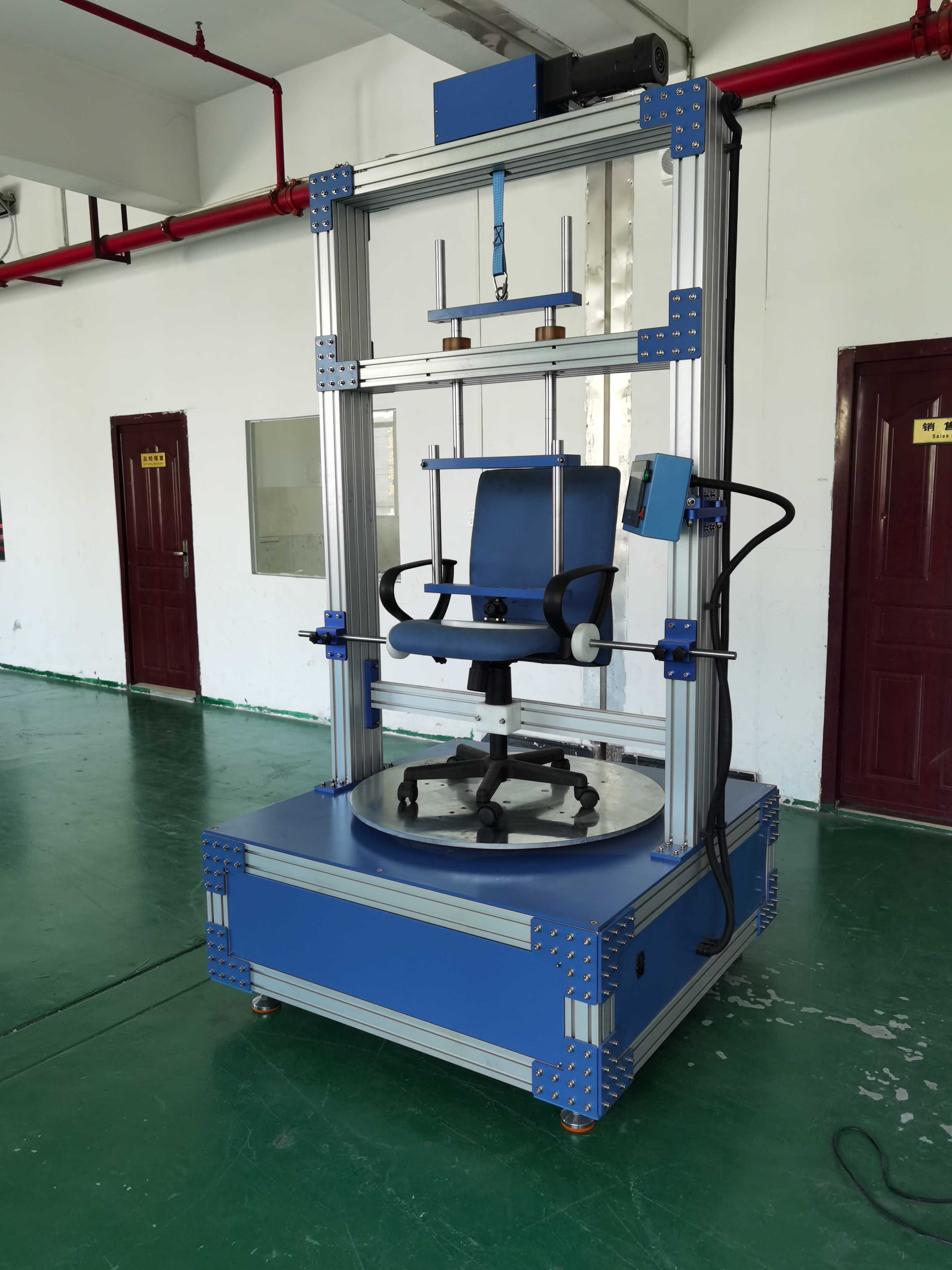

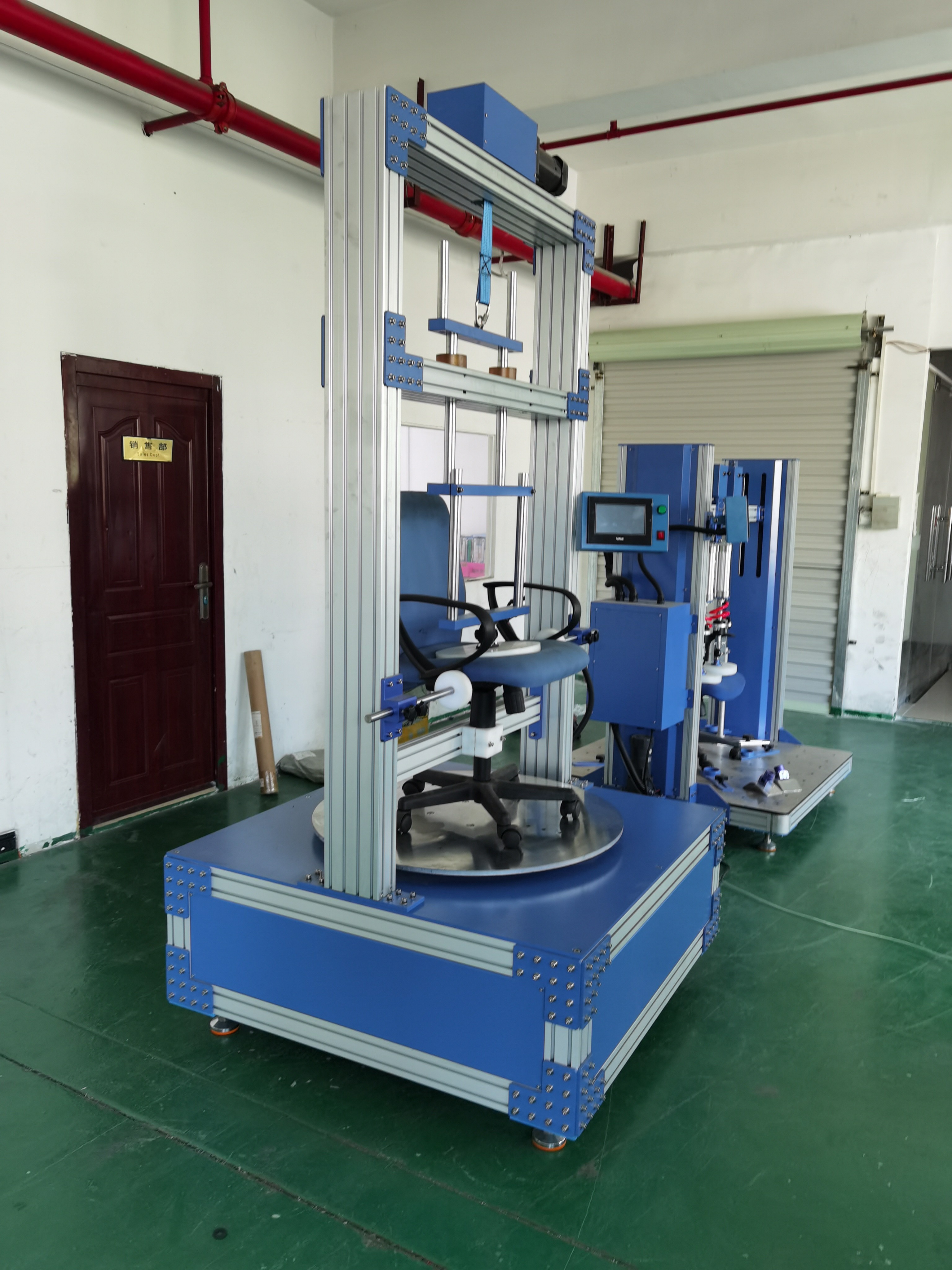

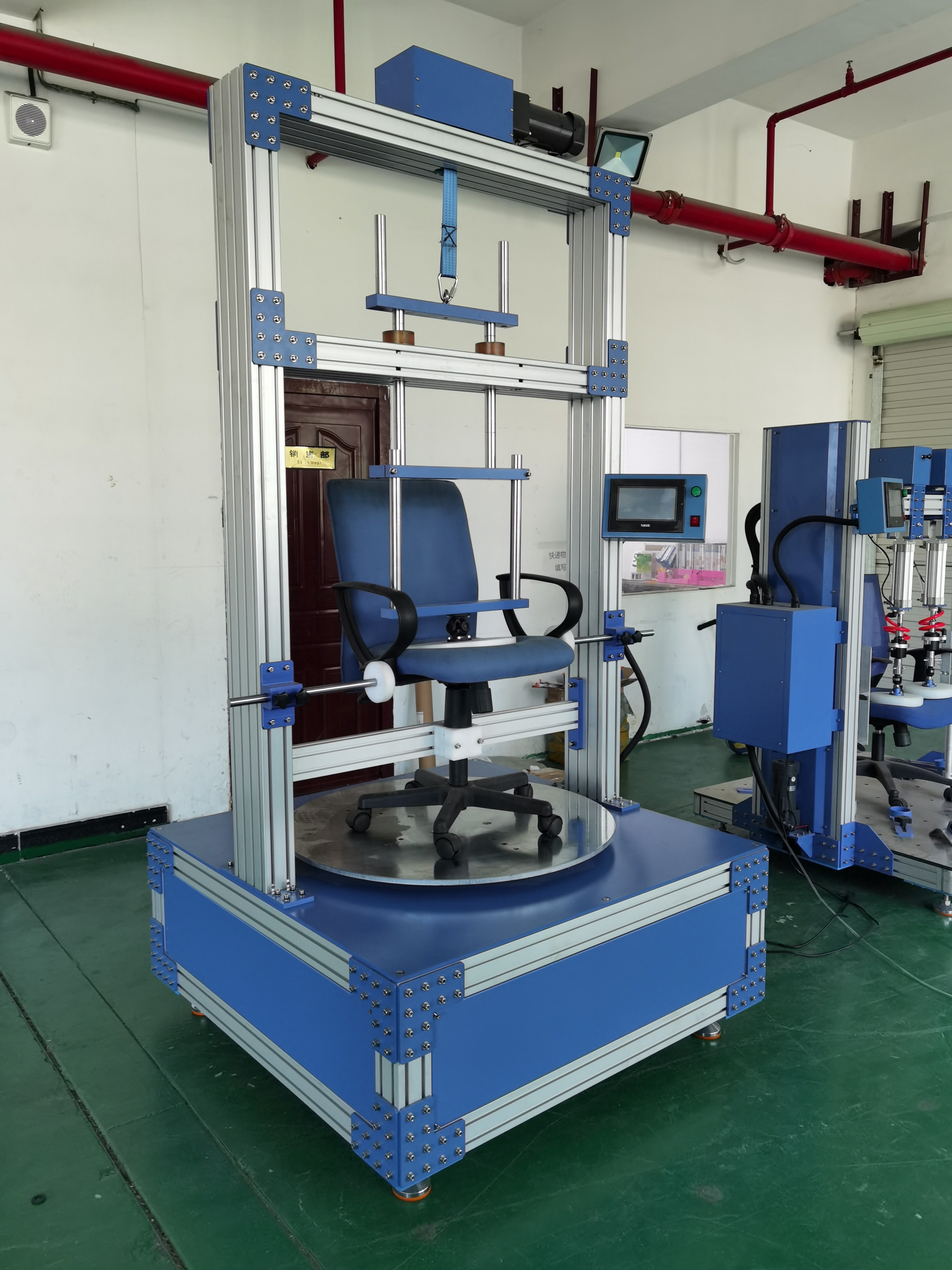

Imagem de teste:
