BIFMA X5.1-2002 Teste n.o 9 Máquina de ensaio giratório de cadeira de 102 kg (225 lb)

Máquina de ensaio giratório de cadeira

Aplicação

Este ensaio aplica-se a todos os tipos de cadeiras com assento giratório.

Finalidade do ensaio: Esta máquina é concebida para avaliar a capacidade de uma cadeira resistir às tensões e ao desgaste causados por rotações repetidas.

Especificações
De acordo com a norma de ensaio: BIFMA X5.1-2002, ensaio n.o 9
1Aplicabilidade: Este ensaio aplica-se a todos os tipos de cadeiras com assento giratório.

Finalidade do ensaio: esta máquina é concebida para avaliar a capacidade de uma cadeira resistir às tensões e ao desgaste causados por rotações repetidas.

Mecanismo da máquina

Normas
DIN 4551, EN 1728, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Referência Doutor! BIFMA X5.1-2017 Acionamento Teste

Passo de ensaio da cadeira

• A cadeira deve ser presa numa plataforma, impedindo a rotação do assento ou da plataforma.
• Se o assento for ajustável, ajuste-o para a posição máxima do assento.
• Uma carga de 122 kg (270 lb) deve ser colocada no banco de modo a que o centro de gravidade da carga esteja situado 51 a 64 mm (2 a 2,5 polegadas) à frente da linha central do eixo de rotação, tal como mostrado na figura 1.
• O dispositivo de ciclismo deve ser ajustado para girar a menor das seguintes posições: a faixa de rotação disponível ou 360 graus ± 10 graus.A rotação da máquina de ensaio deve ser regulada de modo a que o mecanismo giratório toque, mas não anule, as paradas.A rotação pode ser bidirecional ou unidirecional.
• Para cadeiras que giram 360 graus, um ciclo é uma rotação completa. Para cadeiras que giram menos de 360 graus, um ciclo está girando de uma parada para outra parada.
• O banco ou a plataforma devem girar durante 60 000 ciclos a uma velocidade compreendida entre 5 e 15 rotações por minuto.
• Se a altura do banco for ajustável, ajuste-a para a posição mais baixa.
• Para todas as cadeiras, continuar o ensaio por 60 000 ciclos adicionais para um total de 120 000 ciclos.

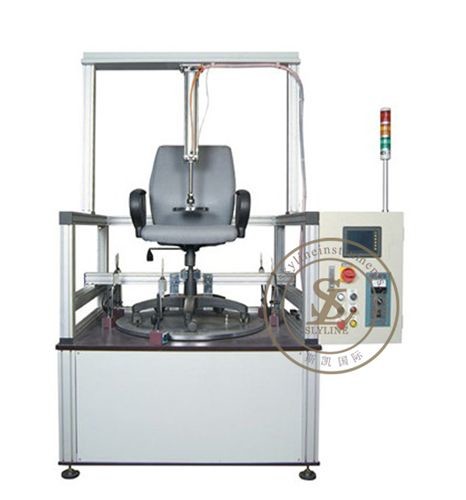

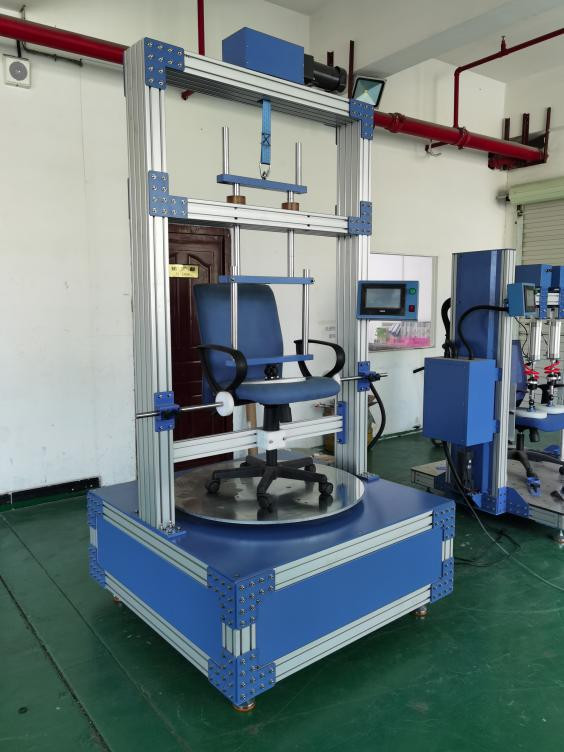

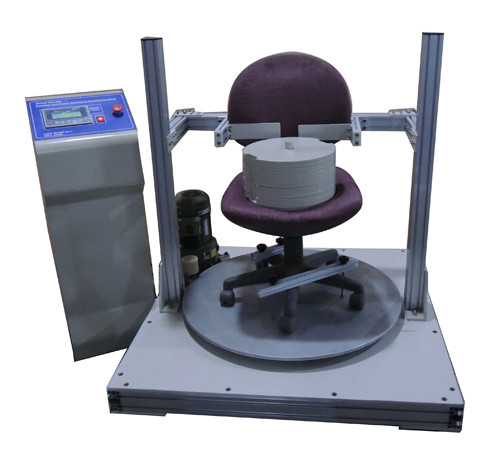

Imagem de teste:
