Teste de energia cinética com distância do sensor de 10-30 cm
Introdução ao produto

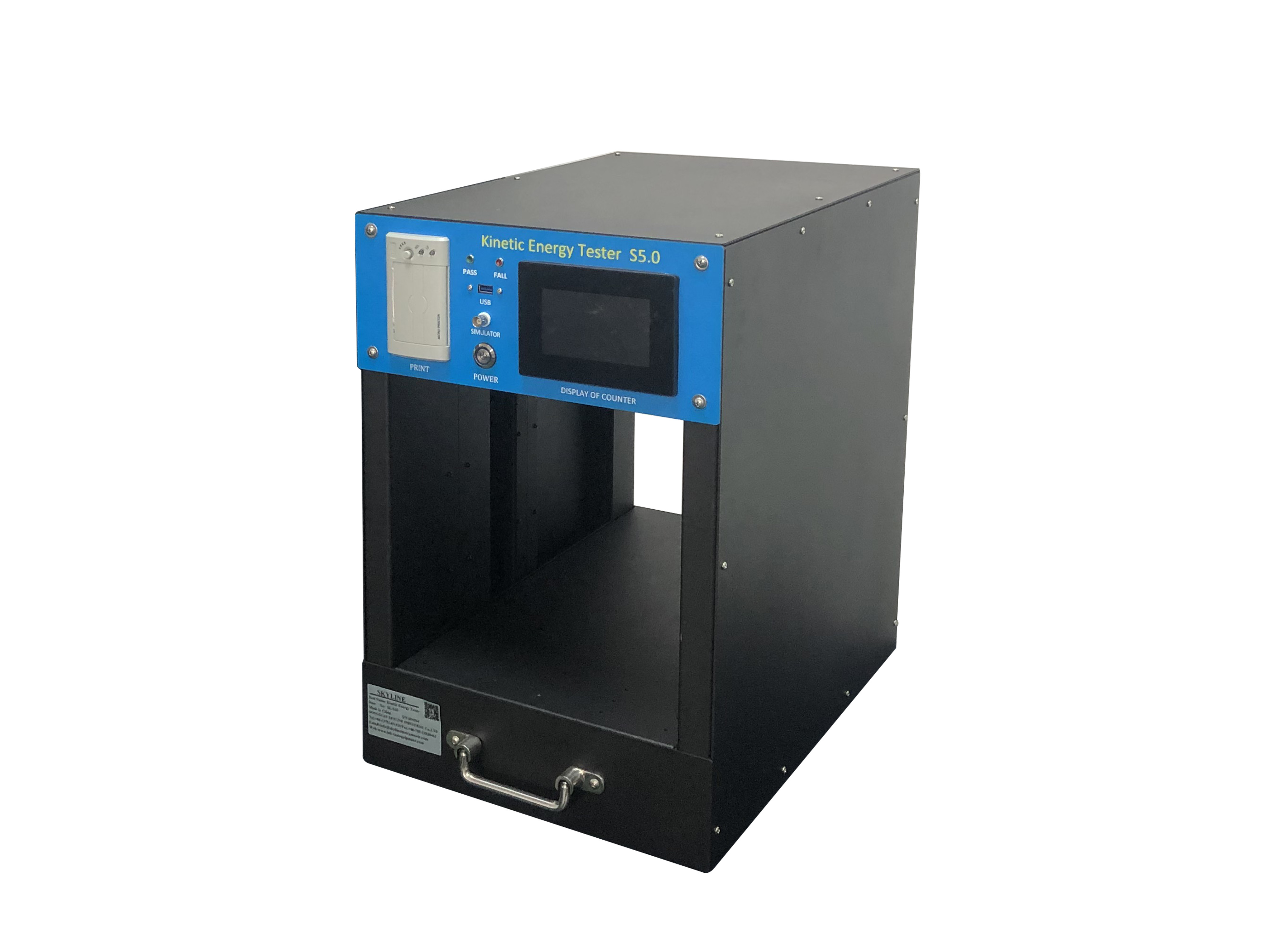

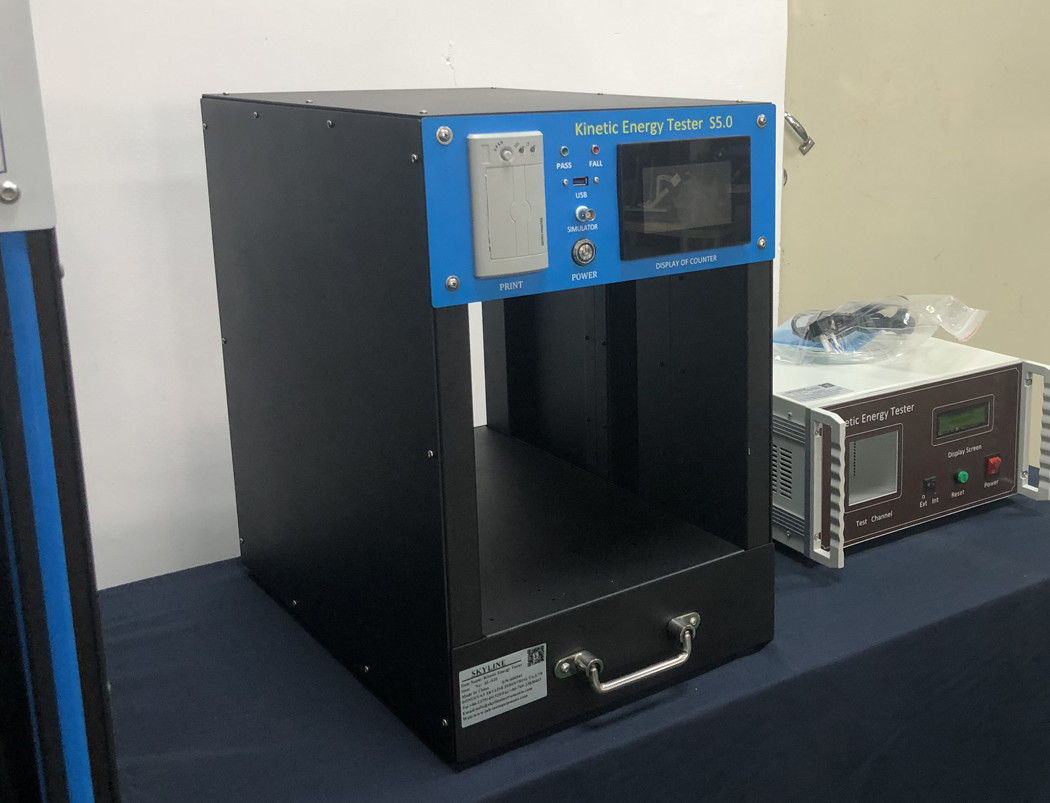

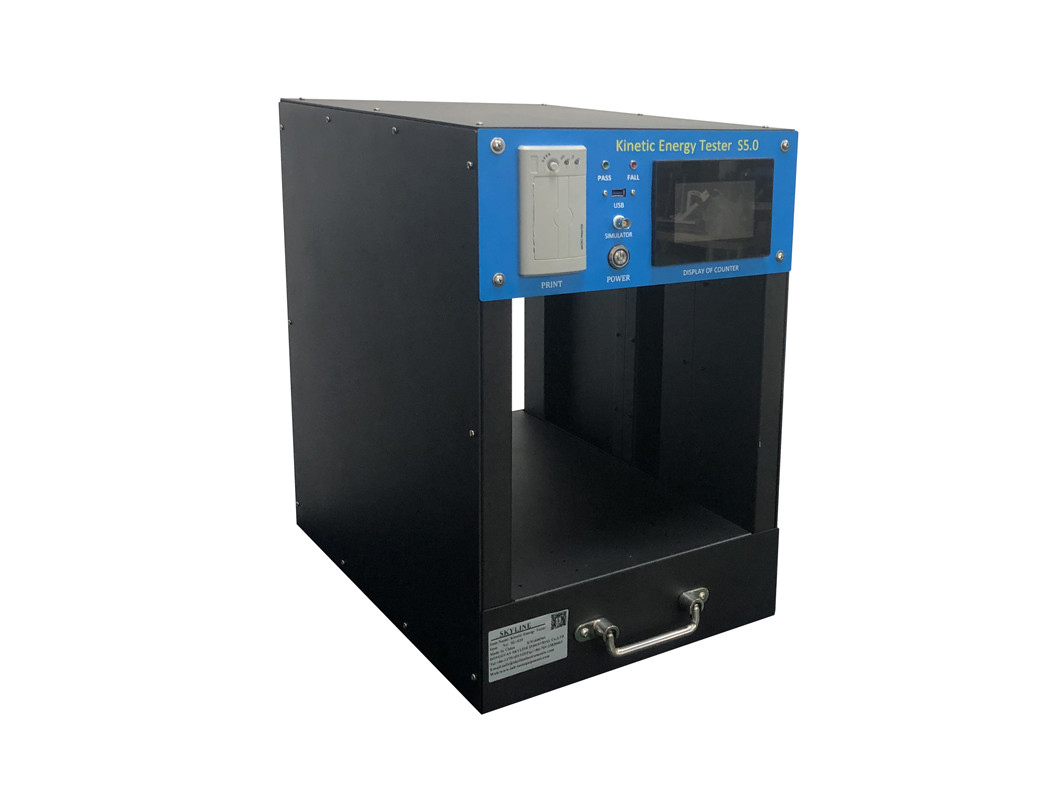

Teste de energia cinéticaÉ um equipamento para verificar a velocidade de um objeto (DUT) que atravessa o túnel de ensaio.De acordo com o resultado de leitura e o valor de massa do DUT,Podemos calcular o valor da energia cinética e saber o perigo de DUT é .
Dentro do túnel de teste deste teste KE, há três conjuntos de sensores infravermelhos, um para iniciar o temporizador e dois para parar o temporizador.
Cada grupo inclui 30 pares de sensores infravermelhos.Eles estão localizados em placas opostas e a luz infravermelha são transmissor e receptor são fixos em um oposto e sinal transmitirá e receberá embora um 1mm estreito espaço.
O primeiro grupo de sensores é chamado de "Start-Sensor". O segundo grupo é chamado de "10cm Stop Sensor" e o terceiro grupo é chamado de "30cm Stop Sensor".
A distância entre o sensor de arranque e o sensor de parada é de 10 cm. É sempre usado para detectar objetos de baixa velocidade ou de grande atrito do ar.
A distância entre o Sensor de Iniciação e o Sensor de Paragem de 30 cm é de 30 cm. Ele é sempre usado para detectar objetos de alta velocidade ou baixo atrito do ar.
O temporizador de 1/10000s começará em start-Sensor detectado DUT, o temporizador parará até 10cmStopSensor ou 30cmStopSensor detectado DUT. (De acordo com o intervalo de teste selecionado pelo usuário).
Características do produto
- Distância do sensor interno 100-300 mm
- Equipamento e meios para determinar a velocidade e a massa do projétil, para obter uma energia cinética calculada com uma precisão de 0,005 J.
- A distância de medição (d) máxima até (300 ± 5) mm
- Equipamento e meios para determinar a velocidade e a massa do projétil, para obter uma energia cinética calculada com uma precisão de 0,005
Parâmetros técnicos
| Número de amostras |
1/tempo |
| Tempo máximo |
15.000000S |
| Intervalo de tempo |
0.000001--15.000000S |
| Faixa de exibição da velocidade |
0.007M/S100M/S |
| Espaçamento de indução |
100 mm, 152,4 mm, 300 mm, erro 0,1 mm |
| Diâmetro mínimo da amostra |
5 mm |
| Volume ((WxDxH) |
55x35x52cm |
| Peso (aprox.) |
≈ 16,8 kg |
| Fornecimento de energia |
1 ̊ AC 220V 3A |
Função básica/Especificação
| Intervalo do contador de tempo |
1/10000 |
| Erro de temporizador |
< 0,1 ms |
| Distância do sensor selecionada |
10,15.24cm, 30cm. |
| Erro de distância do sensor |
< 0,5 mm |
Parte de assistência
1Simulador de Balas.
2. 28 cm de largura do túnel de ensaio
3. Cable de interface de PC
4. 2 ̊ impressora térmica
5- Caixa.
6Papel térmico de reserva
Normas de ensaio
EN71-1,ASTM F963, ISO8124-1, GB66
