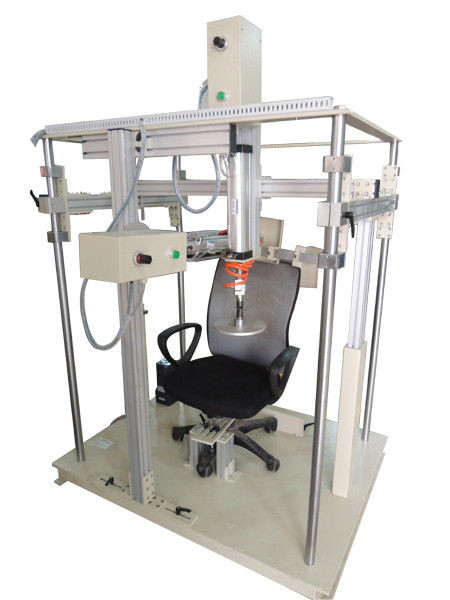

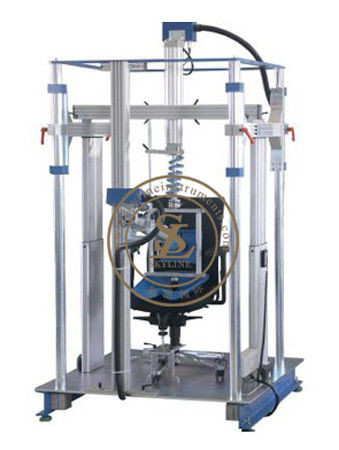

Máquina de testes da durabilidade do espaldar do equipamento de testes da mobília de BIFMA 5,1

Máquina de testes da durabilidade do espaldar do equipamento de testes da mobília de BIFMA 5,1

Esta máquina é avaliar a capacidade das cadeiras para suportar esforços da fadiga e para vesti-los causado pela força traseira no espaldar da cadeira.

Parâmetros técnicos

i.seat e estática da parte traseira/teste da durabilidade,

teste estático de borda dianteira de ii.seat

iii.armrest para cima & teste estático descendente,

teste estático lateral de iv.arm

v.legs enviam/testes lateralmente estáticos

teste de impacto de vi.back

teste de impacto de vii.seat

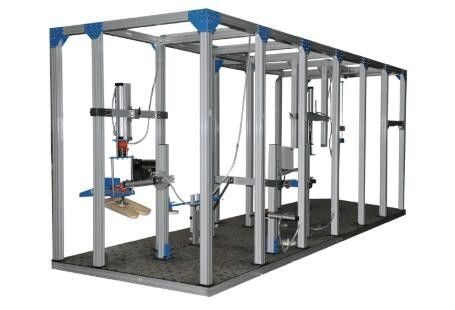

1. Mesin do quadro de Ukuran: (2700×1990×2300) milímetro, alumínio expulso

2. Bekalankuasa: fase monofásica, AC220V

3. Mempunyai6stesenujianiaitu:

I. Assentamento e verificador da estática da estática da parte traseira/borda dianteira da durabilidade & do assento

a. Cilindro pneumático com capacidade 1000N (horizontal) & 2000N da pilha de carga (vertical)

b. 1 cilindro horizontal & 1 cilindro vertical

c. Mecanismo - uma carga vertical especificada é aplicada primeiramente ao assento e a carga é mantida quando a carga horizontal é aplicada. A força será mantida para 10±2s ou 2±1 s (adjuastable). Isto constitui no ciclo.

d. Sentido ajustável da carga (90° ao espaldar da cadeira)

e. Altura ajustável

f. A almofada de carga - unida ao cilindro e pode girar livremente

- Assente a almofada de carga - unida ao cilindro vertical (consulte o acessório)

- Almofada de carga traseira - unida ao cilindro horizontal (consulte o acessório)

g. Electrontic predeterminou (EPC) contrário - dígito 6 ao contrário do curso o cilindro até 200.000 ciclos

h. Ar da compressão: ² de ±6kg/m

i. PLC que programam & código de segurança disponível

j. C.A. 220V da fase monofásica

k. Velocidade: ajustável (ciclo 10-20/minuto)

II. braço para cima & teste estático descendente

a. Consiste em 2cylinder. Ambo o cilindro pode ser ajustado a:

- Posição vertical com distância horizontal ajustável (até 1m) - para aplicar a força descendente do vertical (até 900 N) no braço descansam e para desprender a cadeira a plataforma.

b. A altura é até 1m ajustável.

c. Almofada de carga unida ao cilindro: removível, o diâmetro de 100mm, 50 milímetros de espessura, raio de 12mm arredondou bordas & superfície plana.

d. modo de operação 3:

- Modo 1: opere o primeiro cilindro somente (para a cadeira com o um braço tomado partido)

- Modo 2: opere o ò cilindro somente (para a cadeira com o um braço tomado partido)

- Modo 3: operou ambo o cilindro simultaneamente

e. Ciclo exigido: 10 vezes

f. A força será mantida para 10±2 S.

III. teste de carga estática lateral do braço

a. Consista no cilindro horizontal que tem o fixd das almofadas 2loading (diâmetro de 100mm) no sentido oposto (consulte o acessório).

b. O cilindro é fixo no cargo vertical e na altura ajustáveis (500-1000mm)

c. O conjunto do cilindro e de almofada da carga pode caber entre 2 restos do braço (min.distance 400mm) de modo que a força sideway (max.900N) possa ser aplicada ao resto do braço simultaneamente através da almofada de carga.

g. Ciclo exigido: 10times

h. A força será mantida para 10±2 S.

IV. os pés enviam/verificadores lateralmente estáticos

a. Consiste em 1 cilindro que pode ser ajustado à posição horizontal e vertical.

b. Pilha de carga: capacidade 1000N

c. A altura é até 1m ajustável

d. Almofada de carga unida ao cilindro: o diâmetro de 100mm, espessura de 50mm, raio de 12mm arredondou bordas & superfície plana.

e. Aplicação da força: 10 vezes, mantidas para 10±2s.

V. Para trás/verificador impacto do braço

a. Martelo do impacto

- Martelo de suspensão e de gerencio do pêndulo para a queda livre

- Altura ajustável (300-1000mm)

- Construção - consulte o acessório

b. Escala da medida da altura

- posição & móbil do assoalho

- escala: 1.5m

c. Esteira de borracha

- Tamanho: 1,5 ×1.5 ×0.002m

- Dureza: (85±10) IRHD de acordo com o 7619-2:2010 do ISO, testado pelo laboratório acreditado

VI. Verificador do impacto de Seat

a. Cilindro pneumático

- para guardar, liberar e aumentar o elemento de impacte

- Altura: Altura ajustável até 2m do assoalho

- Unido ao elemento de impacte e permita que o elemento de impacte caia livremente na superfície do teste na altura até 300 milímetros (ajustável)

b. Elemento de impacte - consulte o acessório

i. Assente e suporte a estática/teste da durabilidade, (1728:2012 do EN das BS, clause6.4&6.17)

ii. teste estático de borda dianteira de Seat (1728:2012 do EN das BS, clause6.5)

iii. Braço para cima & teste estático descendente, (1728:2012 do EN das BS, clause6.11&6.13)

iv. Teste estático lateral do braço (1728:2012 do EN das BS, clause6.10)

v.Legs enviam/testes lateralmente estáticos (1728:2012 do EN das BS, clause6.15&6.16)

vi. Teste de impacto traseiro (1728:2012 do EN das BS, clause6.25)

vii. Teste de impacto de Seat (1728:2012 do EN das BS, clause6.24)

a. Espessura do bujão 12mm

b. Verificador lateral do braço portátil - para o assento múltiplo

- o cilindro adicional uniu com almofada de carga o diâmetro de 100 milímetros e 1 separou a almofada de carga 100mm

- Ambas as almofadas de carga serão fixas na haste de aço (comprimento 2 m) no sentido oposto.

- A distância entre a almofada de carga 2 é ajustável ao longo da haste.

- A aplicação da força ao resto do braço não será obstruída pela haste.

c. Bagikemudahanintegrasisistem do painel de controle do pada do porto do I/O de Mempunyai.

d. Código de segurança do kodbeserta do programa do PLC dibekalkan

Especificação

Padrões de testes

• Teste do mecanismo da inclinação de ANSI/BIFMA X5.1-2011 10 - cíclico
• Teste da durabilidade do espaldar de ANSI/BIFMA X5.1-2011 15 - cíclico - datilografe I
• Teste da durabilidade do espaldar de ANSI/BIFMA X5.1-2011 16 - cíclico - tipo II e tipo III
